本文主要是關于鉭電容的相關介紹，并著重對鉭電容溫度特性曲線圖原理進行了詳盡的闡述。

　　鉭電容

　　鉭電容是 電容器中體積小而又能達到較大電容量的產品，是1956年由美國貝爾實驗室首先研制成功的，它的性能優異。鉭電容器外形多種多樣，并制成適于表面貼裝的小型和片型元件。鉭電容器不僅在軍事通訊，航天等領域應用，而且鉭電容的應用范圍還在向工業控制，影視設備、通訊儀表等產品中大量使用。

　　鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙繞制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于鉭電容內部沒有電解液，很適合在高溫下工作。 這種獨特自愈性能，保證了其長壽命和可靠性的優勢。固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征：鉭電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內具有非常高的工作電場強度，所具有的電容量特別大，即比容量非常高，因此特別適宜于小型化。

　　主要特性

　　鉭電容的特性_鉭電容器具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。

　　鉭電容的特性_鉭電容器可以非常方便地獲得較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。

　　鉭電容的特性_鉭電容器具有單向?qū)щ娦裕此^有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。

　　鉭電容的特性_鉭電容器工作電壓有一定的上限平值，但這方面的缺點對配合晶體管或集成電路電源，是不重要的。

　　鉭電容的特性_鉭電容器具有儲藏電量、進行充放電等性能。

　　鉭電容的標識和封裝方法

　　標識方法

　?。?） 直標法：用字母和數字把型號、規格直接標在外殼上。

　　（2） 文字符號法：用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位：P、N、u、m、F等。和電阻的表示方法相同。標稱允許偏差也和電阻的表示方法相同。小于10pF的電容，其允許偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F(xiàn)——±1pF。

　?。?） 色標法：和電阻的表示方法相同，單位一般為pF。小型電解電容器的耐壓也有用色標法的，位置靠近正極引出線的根部，所表示的意義如下表所示：

　　顏色 黑 棕 紅 橙 黃 綠 藍 紫 灰

　　耐壓 4V 6.3V 10V 16V 25V 32V 40V 50V 63V

　?。?） 進口電容器的標識方法：進口電容器一般有6項組成。

　　第一項：用字母表示類別：

　　第二項：用兩位數字表示其外形、結構、封裝方式、引線開始及與軸的關系。

　　第三項：溫度補償型電容器的溫度特性，有用字母的，也有用顏色的，其意義如下表所示：

　　序號 字母 顏色 溫度系數 允許偏差 字母 顏色 溫度系數 允許偏差

　　1 A 金 +100 R 黃 -220

　　2 B 灰 +30 S 綠 -330

　　11 P 橙 -150 YN -800~-5800

　　備注：溫度系數的單位10e -6/℃；允許偏差是 % 。

　　第四項：用數字和字母表示耐壓，字母代表有效數值，數字代表被乘數的10的冪。

　　第五項：標稱容量，用三位數字表示，前兩位為有效數值，第三為是10的冪。當有小數時，用R或P表示。普通電容器的單位是pF，電解電容器的單位是uF。

　　第六項：允許偏差。用一個字母表示，意義和國產電容器的相同。

　　也有用色標法的，意義和國產電容器的標志方法相同。

　　進口的，以477 A71N13為例，后邊六位分別與上述六項對應

　　封裝方法

　　電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為常見，即0805、0603；所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列，具體分類如下：

　　類型封裝形式耐壓

　　A 3216 10V

　　B 3528 16V

　　C 6032 25V

　　D 7343 35V

　　貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示長度是0.04 英寸，02 表示寬度0.02 英寸，其他類同

　　型號尺寸

　　英制尺寸公制尺寸長度及公差寬度及公差厚度及公差

　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

　　0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

　　1.00±0.20

　　1.25±0.20

　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00

　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50

　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50

　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00

　　鉭電容溫度特性曲線圖原理分析

　　在介紹AVX 鉭電容的溫度特性曲線前，我們必需對以下兩個基本概念有所認識：

　　額定容量（CR）

　　這是額定電容。對于鉭OxiCap？電容器的電容測量是在25° C 時等效串聯電路使用測量電橋提供一個0.5V RMS120Hz 的正弦信號，諧波與2.2Vd.c.

　　電容公差

　　這是實際值的允許偏差電容額定值。

　　AVX 鉭電容的溫度特征。

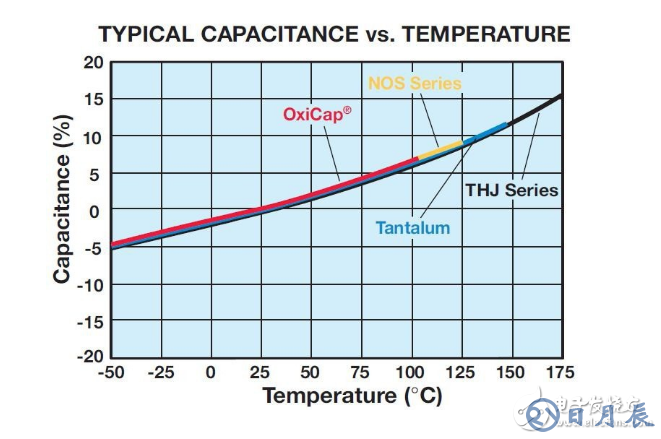

　　鉭電容器的電容隨溫度變化而發生變化。這種變化本身就是一個小的程度上依賴額定電壓和電容的大小。從下面的溫度曲線圖上可以看出在工作溫度范圍內，鉭電容和鈮電容的容量會隨著溫度的上升而上升。

　　損耗角正切（TAN）。

　　這是一個在電容器的能量損耗的測量。它表示，為棕褐色，是電容器的功率損耗其無功功率分為一組指定的正弦電壓頻率。也用的術語是功率因數，損耗因子和介電損耗。 COS（90 - ）是真正的功率因數。 “使用測量進行測量譚橋梁，提供一個0.5V RMS120Hz 的正弦信號。

　　耗散與溫度的關系

　　耗散系數隨溫度變化的典型曲線表演。這些地塊是鉭和OxiCap 相同電容器。

　　耗散因數測量的切線損耗角（TAN），以百分比表示。測量DF 是開展測量橋梁供應一個0.5V RMS120Hz 的正弦信號，免費諧波與偏見2.2Vdc. DF 值是溫度和頻率依賴性。注意：對于表面貼裝產品所允許的最大DF 值表示的收視率表是很重要請注意，這些限額會見了由組件后基板上焊接。

　　耗散因數的頻率依賴性

　　隨著頻率的增加損耗因數所示鉭和OxiCap 廬電容器的典型曲線相同的AVX 鉭電容的阻抗（Z）。

　　這是電流電壓的比值，在指定的頻率。三個因素促成了鉭電容器的阻抗;半導體層的電阻電容價值和電極和引線電感。在高頻率導致的電感成為一個限制因素。溫度和頻率的行為確定這三個因素的阻抗行為阻抗Z.阻抗是在25° C 和100kHz.

　　AVX 鉭電容的等效串聯電阻ESR.

　　阻力損失發生在一切可行的形式電容器。這些都是由幾種不同的機制，包括電阻元件和觸點，

　　粘性勢力內介質和生產旁路的缺陷電流路徑。為了表達對他們的這些損失的影響視為電容的ESR. ESR 的頻率依賴性和可利用的關系;ESR=譚δ2πfC 其中F 是赫茲的頻率，C 是電容法拉。ESR 是在25 ° C 和100kHz 的測量。ESR 是阻抗的因素之一，在高頻率（100kHz和以上）就變成了主導因素。從而ESR 和阻抗幾乎成了相同，阻抗僅小幅走高。

　　AVX 鉭電容的阻抗和ESR 的頻率依賴性。

　　ESR 和阻抗都隨頻率的增加。在較低頻率值作為額外的貢獻分歧阻抗（由于電容器的電抗）變得更加重要。除了1MHz 的（和超越電容的諧振點）阻抗再次增加由于電感，電容的。

　　典型ESR 和阻抗值是類似的鉭，鈮氧化物材料，從而在相同的圖表都有效鉭電容和OxiCap電容器。

　　AVX 代理談鉭電容的阻抗與溫度的關系和ESR.在100kHz，阻抗和ESR 的行為相同，隨著溫度的升高下降的典型曲線

　　鉭電容的浪涌電壓

　　AVX 鉭電容能承受的電壓和電流浪涌能力是有限的，這是基于所有電解電容的共同屬性，一個值夠高的電應力會穿過電介質，從而破壞了介質。例如一個6 伏的鉭電容在額定電壓運行時，有一個167 千伏/毫米電壓的電場。因此一定要確保整個電容器終端的電壓的決不會超過規定的浪涌電壓評級。作為鉭電容負極板層使用的半導體二氧化錳有自愈能力。

　　然而，這種低阻是有限的。在低阻抗電路的情況下，電容器可能被浪涌電流擊穿。降壓的電容，增加了元件的可靠性。額定電壓使用上常見的電壓軌跡，低阻抗鉭電容在電路進行快速充電或放電時，保護電阻建議為1Ω/ V.如果達不到此要求應使用鉭電容器降壓系數高達70%.在這種情況下，可能需要更高的電壓比作為一個單一的電容。 A 系列組合應被用來增加工作電壓的等效電容器：

　　例如，兩個22μF25V 系列部分相當于一個11μF50V 的一部分。

　　是指電容在很短的時間經過最小的串聯電阻的電路33Ohms（CECC 國家1KΩ）能承受的最高電壓。浪涌電壓，常溫下一個小時時間內可達到高達10 倍額度電壓并高達30 秒的時間。浪涌電壓只作為參考參數，不能用作電路設計的依據，在正常運行過程中，電容應定期充電和放電。

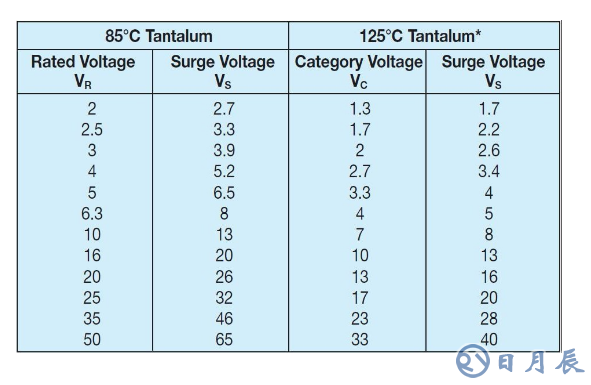

　　不同溫度下浪涌電壓的值是不一樣的，在85 度及以下溫度時，分類電壓VC 等于額定電壓VR，浪涌電壓VS 等于額度電壓VR 的1.3 倍;在85 到125 度時，分類電壓VC 等于額定電壓VR 的0.66 倍，浪涌電壓VS 等于分類電壓VC 的1.3 倍。

　　鉭電容的反向電壓

　　AVX 鉭電容的反向電壓是有嚴格的限制的，具體如下：

　　在1.0V 25° C 條件下最大為10%的額定直流工作電壓

　　在0.5V 85° C 條件下最大為3%的額定直流工作電壓

　　在0.1V 125℃條件下最大為1%的額定直流工作電壓

　　反向電壓值均以鉭電容在任何時間上的最高電壓值為準。這些限制是假設鉭電容器偏振光在其大多數的正確方向工作壽命。他們的目的是涵蓋短期逆轉如發生在開關瞬態極性期間的一個印象深刻的波形的一小部分。連續施加反向電壓會導致兩極分化，將導致漏電流增大。在在何種情況下連續反向應用電壓可能會出現兩個類似的電容應采用與負端接背回配置連接在一起。在大多數情況下這種組合將有一個標稱電容的電容的一半無論是電容。在孤立的脈沖條件或在最初幾個周期內，電容可能的方法完整的標稱值。反向電壓等級的設計蓋小級別游覽得天獨厚的條件弄錯極性。引用的值是不打算覆蓋連續的反向操作。

　　鉭電容的疊加交流電壓（Vr.m.s.）------又稱紋波電壓

　　這是最大的r.m.s.交流電壓;疊加一個特區電壓，可應用到一個電容。在華盛頓的總和電壓和峰值疊加A.C.電壓不得超過該類別電壓。

　　鉭電容的成型電壓。

　　這是在陽極氧化形成的電壓。 ”這個氧化層的厚度是形成電壓成正比一個電容器，并在設置額定電壓的一個因素。

　　結語

　　關于鉭電容的相關介紹就到這了，如有不足之處歡迎指正。
