本文主要介紹的是關于鉭電容的型號介紹，以及關于鉭電容的耐壓值觀測方法，希望本文能讓你對鉭電容有更全面的認識。

鉭電容

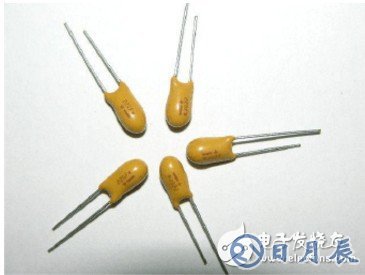

鉭電容是 電容器中體積小而又能達到較大電容量的產品，是1956年由美國貝爾實驗室首先研制成功的，它的性能優異。鉭電容器外形多種多樣，并制成適于表面貼裝的小型和片型元件。鉭電容器不僅在軍事通訊，航天等領域應用，而且鉭電容的應用范圍還在向工業控制，影視設備、通訊儀表等產品中大量使用。

鉭電解電容器的型號介紹

固體鉭電容器是由Bayor實驗室1956首次開發的。它具有優良的性能。這是一個小和大電容產品在所有電容器。

鉭電容器具有多種形狀，易于制成適合于表面安裝的小型和片式元件。它滿足了電子技術自動化和小型化發展的需要。鉭原材料稀少，鉭電容器成本昂貴，但鉭電解電容器由于其高比電容鉭粉（30KuF，G-100Kuf.V/g）和電容量的提高，得到了迅速的發展和廣泛的應用。R制造技術。鉭電容器不僅廣泛應用于軍事通信、航空航天等領域，而且廣泛應用于工業控制、影視設備、通信儀器等產品中。這樣

鉭電解電容器有三種主要類型：燒結固體、箔纏繞固體和燒結液體。其中，燒結固體占總產量的95%以上，而非金屬密封樹。

固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征： 

鉭電解電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。   此層氧化膜介質完全與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內所具有的電容量特別大。即比容量非常高，因此特別適宜于小型化。 

在鉭電解電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。 

鉭電解電容器具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。 

鉭電解電容器可以非常方便地獲得較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。 

具有單向?qū)щ娦?，即所謂有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極；如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。

工作電壓有一定的上限平值，但這方面的缺點對配合晶體管或集成電路電源，是不重要的。 

電解電容器一般認為是一種性能優良，使用壽命長的電子元件，它的失效率正常時可達七級。但它總還是符合電子元器件的失效普遍規律，即澡盆形失效曲線，前期失效可在老煉過程中剔除。因此只有隨機失效的可能性。而這種無效即有制造工藝控制問題，還常常伴隨產品在使用過程的不當或超載所致，綜合說來大約有三種模式即電流型、電壓型和發熱型。 

鉭電解電容器具有儲藏電量、進行充放電等性能，主要應用于濾波、能量貯存與轉換，記號旁路，耦合與退耦以及作時間常數元件等。在應用中要注意其性能特點，正確使用會有助于充分發揮其功能，其中諸如考慮產品工作環境及其發熱溫度，以及采取降額使用等措施，如果使用不當會影響產品的工作壽命。

鉭電容型號表示方法

1、型號表示方法

293D 107 X9 010 D 2 W

① ② ③ ④ ⑤ ⑥ ⑦

① 表示系列，VISHAY 有293D 和593D 兩個系列，293D 表示普通鉭電容，593D

表示的是低阻抗鉭電容，直流電阻小于1 歐，一般在100 毫歐到500 毫歐之間。

② 表示電容的容量，范圍從0.1UF----680UF

③ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）

④ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從4V---50V

⑤ 表示鉭電容的尺寸大小，有A、B、C、D、E、P 五種尺寸

⑥ 表示電容的焊點材料，一般是鎳銀和鈀銀

⑦ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤

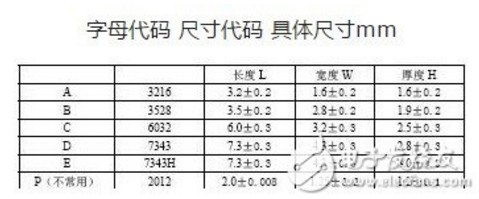

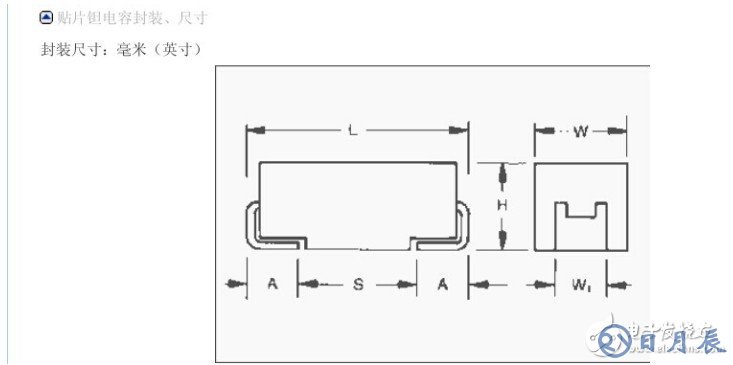

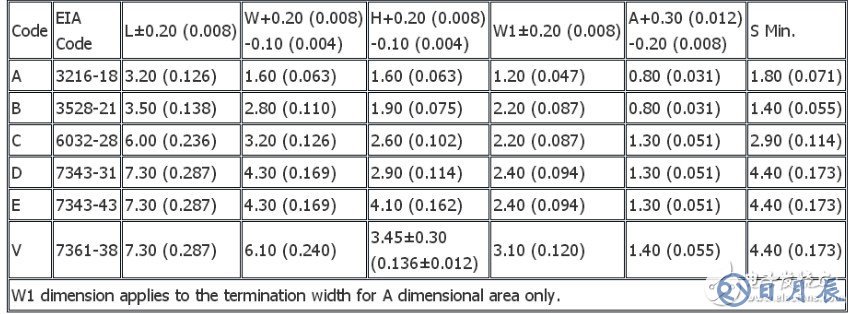

2、外形尺寸

貼片鉭電容耐壓值怎么看

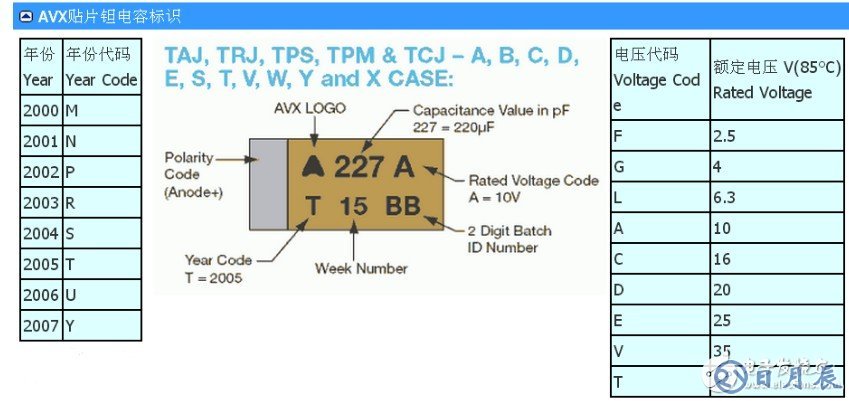

鉭電容就是人們常說的電解電容，作為電容分類中的一種，鉭電容也是有一定的標識的。不同的標識代表的意思有所不同。在產品上往往都會標注耐壓值，那么鉭電容耐壓值的表示方法是怎樣的呢？ 　　例如：鉭電容上面標著106F，代表的意思就是：106是容量為10uF F應是耐壓值為2.5V 。鉭電容耐壓用不同的字母來標注，如下： F: 2.5；G: 4；J: 6.3；A: 10；C: 16；D: 20；E：25；V：35；T：50。 　　在體積一定的情況下，容值越大，耐壓值越小。當然，不同的品牌其在標識上的表示方法以及意思都是有一定差別的。目前全球主要有以下幾個品牌的鉭電容：AVX、KEMET、VISHAY、NEC、NICHICON。 　　普通的鉭電他的實際使用電壓一般是50%，而AVX在80%以上。舉個例子來說：100uf 10v的普通電容，在實際使用的時候，額定電壓不能超過5V，如果使用AVX的Polymer材料的電容，那么只需要100uf 6.3v的。但由于價格問題，Polymer現在在普通的電子產品上用的不是很多。 　　AVX在Polymer方面的研究開發人員，基本上是從KEMET挖過來的。至于VISHAY，其鉭電容大多用于軍工，其普通鉭電容市場占有量比較少。對于選型來說，AVX鉭電主要有TAJ、TPS、TPM、TCJ、TLJ、THJ、TRJ、TAC、TLC等系列，常用的是TAJ系列。TPS系列是低阻抗系列。鉭電容的尺寸大小，有A、B、C、D、E、V、R、S、T、P、W、X、Y 13種尺寸 電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從2.5V---50v。 　　鉭電容耐壓值的標識方法就是這樣。通過這些標識信息可以精準明確的判斷出產品的信息。避免因為對標識信息的忽略，而導致購買的電容耐壓值不符合實際需求，引起不必要的麻煩。

簡短的說：

鉭電容對電壓要求比較高，一般要求留有50%的裕量。如果超出其耐壓值，則會損壞，甚至爆炸。

像7343的電容封裝，表示的是長7.3mm，寬4.3mm。

電容值是這樣計算的：如果標識107E，其中E代表的是耐壓值25V，107表示的是容值，10x10的7次方的pF，pF上邊的單位nF，uF.因此，107表示的是100uF，227表示的是220uF。上圖中左側有白色條紋是鉭電容的正極。

結語

關于鉭電容的型號介紹及其耐壓值觀測方法就介紹到這了，如有不足之處歡迎指正。
