給大家分享兩個防盜門報警器電路圖；希望能夠?qū)Υ蠹矣兴鶈l(fā)。

　　這個防盜門報警器電路圖是由555芯片組成的模擬汽笛聲的一種報警器；大家可以參考。









　　這個電路相對比較復雜，電路由觸發裝置、單穩態延時電路、報警聲發生器、音頻功放電路、燈光控制電路、預置封鎖電路和電源電路等部分組成。

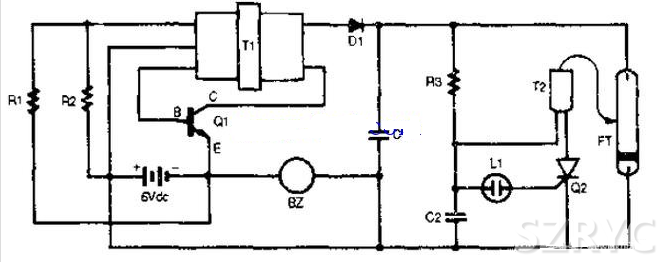

　　BZ：金屬蜂鳴器 C1：5UF電容器 C2：電容器 D1：IN4007二極管 FT：微型閃光燈 L1：氖燈 Q1：三極管 Q2：可控硅整流器 R1:200Ω電阻 R2：820Ω電阻 R3：10M電阻器 T1：反向變壓器 T2：4kv觸發線圈
