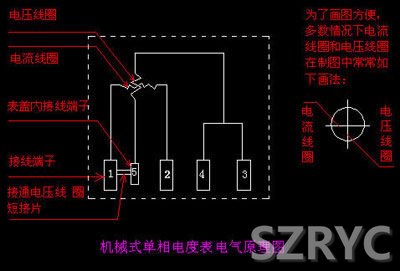

單相有功電度表（簡稱：單相電度表）由接線端子、電流線圈、電壓線圈、計量轉盤、計數(shù)器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動……單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子。由于電度表的型號不同，各類型的電表在鉛封蓋內都有4各端子的接線圖。

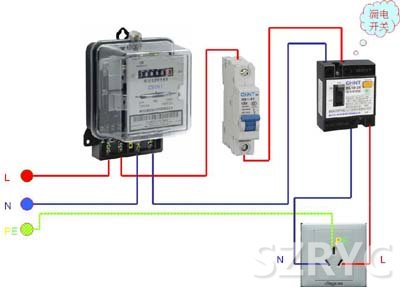

家用電表接線原理圖如下：

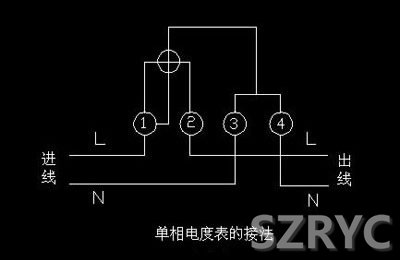

直接接入法： 如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就采用直接接入法。 單相電度表共有四個接線端子，從左至右按1、2、3、4編號。 接線一般有兩種一般是1、3接進線，2、4接出線；另一種是按1、2接進線，3、4接出線。無論何種接法，相線（火線）必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。

經(jīng)互感器接入法： 在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。

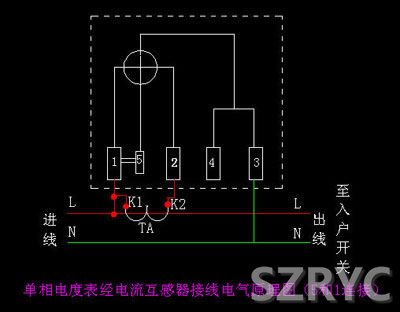

接法有兩種： （1）單相電度表內5和1端未斷開時的接法。 由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。

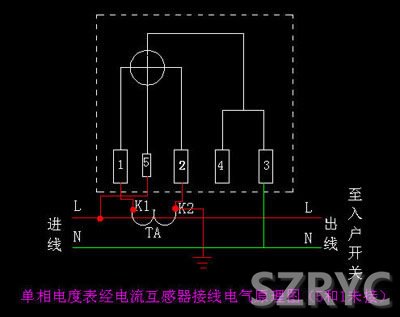

（2）單相電度表內5和1端短接片已斷開時的接法。 由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。

以上就是電表的接法，以及家用電表接線圖。小編提醒大家，家用電表在接線的時候要注意安全哦！
