    數字電路是實現一定邏輯功能的電路,稱為邏輯電路,又稱為開關電路。這種電路中的晶體管一般都工作在開關狀態。

    一、可調數字電壓表電路圖

    pYYBAGF6WoWAZWdiAABXlIvzDCs570

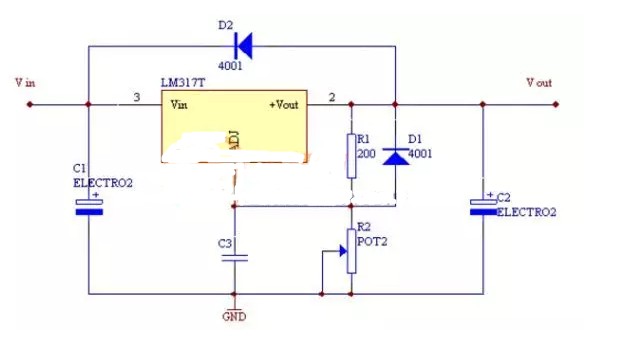

    這次用的是10K的電壓范圍是可以從0開始的而公式是Vo=1.25(1+R2/R1)。感覺這是因為只要給ADJ一個參考電壓便可以使LM317有值輸出的。保證R1≥0.83KΩ,R2≤23.74KΩ便可維持一個最小工作電流,當317穩壓塊的輸出電流小于其最小穩定工作電流時,317穩壓塊就不能正常工作最小穩定工作電流的值一般為1.5mA。

    二、TTL邏輯測試儀電路

    pYYBAGF6Wx2AUTz7AAD5wyfViZ0454

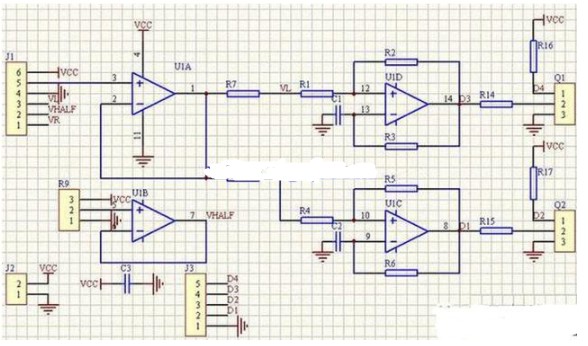

    1.看“是”“非”邏輯關系 2.看引腳功能 3.功能分解看模塊 4.綜合起來看整體,所以懂得常用集成電路的引腳功能是非常重要的。

    三、數字隔離器Si8641典型電路

    pYYBAGF6XJeAU_REAACquxkheWs679

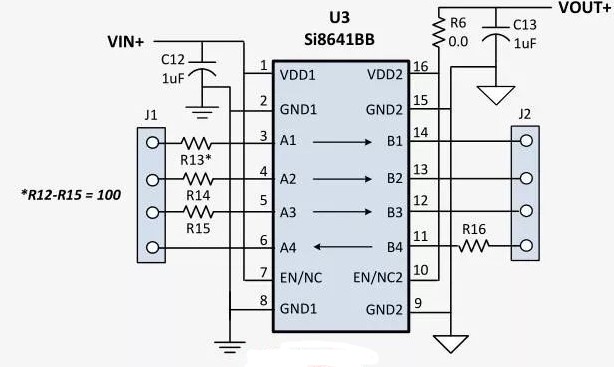

    OBC控制器會同時存在5V和3.3V的數據通信,比如說MCU可能是3.3V工作,而一些其他的IC工作在5V電壓下,此時I2C、SPI、IO之間均需要隔離,以保護由于電壓差而導致后級IC被燒毀。此處推薦Silicon Labs推出的數字隔離器Si8641,它專為SPI通信隔離而定制的,它是支持三個同向通道和一個反向通道,并且OBC控制器的MCU可以通過引腳EN1和EN2用于控制Si8641的輸出,這優勢在于提高OBC控制器的EMC可靠性,不會因為電壓差值而導致OBC控制器死機。

    1.模擬部分的電壓關系

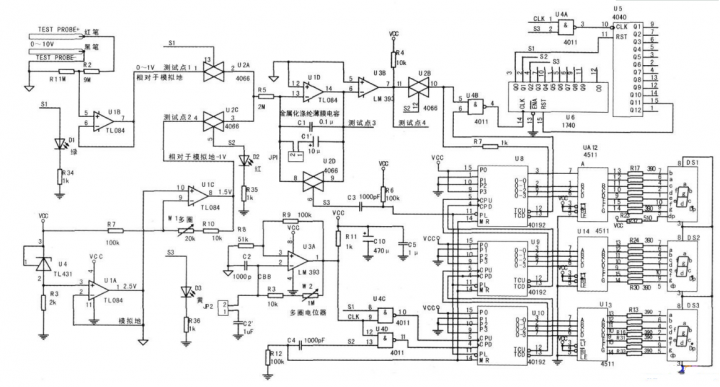

    下圖是演示板的電路圖,UIA跟隨TL431產生的2.5V基準電壓,輸出電源到地的中心電壓作為模擬地。電源相對于模擬地就是+2.5V。

    UIC把電源作為反相輸入信號,放大0.4倍,輸出相對于模擬地一1.OV的UN。Wl是多圈電位器,可以精細調節UN,實現電壓表的可標定性。UN取-1V是為了便于示波器觀測。待測信號從紅一黑表筆進入。如果簡單的把紅筆接VCC,就是輸入+2.5V(相對于模擬地)。經過R1,R2分壓得到0.25V。UIB接成跟隨器,運放的高輸入阻抗使輸入電路幾乎對Rl,R2分壓沒有旁路影響。運放的低輸出阻抗使Ux相當于恒壓源,第一階段積分電流就是Ux/R,信號源內阻不影響積分效果。

    R5積分電阻取得比通常數字電壓表大。最大輸入10V時,Ux為1V,充電電流0.5μA。1000個CLK(5kHz),占時0.2s,在積分電容Cl上,充電終止電壓△U=-1V。

    正好在運放的線性范圍內。放電階段,每一個脈沖Cl電壓+O.OOIV。

    輸入10V、5v、2.5V三種情況下的波形放電到0的時間分別為1000、500、250個脈沖。示波器觀測測試點3、4,看倒三角形的頂點平移和斜邊變化。為了觀測慢動作,將JP1,JP2用短路片連接。時鐘降低100倍,積分電容增大100倍??梢詮娘@示屏看到:Sl綠燈亮,計數器999→0;S2紅燈亮,計數器O→999;S3黃燈亮,計數保持20s→……的循環過程。試試減小輸入電壓,慢動作看S2期間計數值隨輸入電壓而減少(如5V→500,2.5V→250).

    o4YBAFp77EOAY1zHAAWT2gJNdG4249

    2.停止計數信號提前結束S2的電路分析下圖中U3B輸出低,停止計數,在S2=1期間,U2B電子開關接通,將U4B第5腳拉低。起提前結束S2的功能。盡管U8的輸出TCD為高,R7起隔離作用,不影響U4B第5腳的電平。

    3.40192預置數和減計數電路分析

    下圖中每個192的D3~O接1001,S3由高變低時,通過電容器C3,電阻R6組成的微分電路產生一個負脈沖送到40192的PL端,使3片192的Q3—QO置為1001。

    顯示999。Sl高電平期間,U4C的⑧腳高,U4D⑩腳輸出CLK的反相信號送CPD。40192作減法計數。

    4.40192清零和加計數電路

    分析下圖中S2上升沿,通過電容器C4,電阻R12組成的微分電路產生一個正脈沖送到40192的MR端,清零。S2高電平期間,R12將MR拉低,復位不起作用,U4D的⑩腳高,U4D⑥腳輸出CLK的反相信號送CPU。40192作加法計數。

    (1)S3定時。S3=1期間,U4A的①腳高,U4A③腳輸出CLK的反相信號送U5⑩腳。U5計數1024個脈沖,Ql0輸出1,送到U6的13腳,U6復位,回到QO=1狀態,輸出使Sl=1。U8的進位信號和借位信號通過U4B使U6移位,Sl→S2→S3實現環形分配。

    (2)數字顯示部分。用3片4511和3個0.5in共陰極七段數碼管組成。390Ω是LED限流電阻。DS1的小數點接限流電阻到Vcc構成定點9.99的數字顯示。

    (3)時鐘源。R9構成U3A的正反饋,形成施密特觸發器特性。

    W2、R3構成負反饋,C2起滯后作用。當②腳輸入低,1腳輸出高電平SV時,R9與R8分壓得3.33V,1腳輸出通過W2、R3對C2充電。直到②腳輸入超過3.33V,U3A翻轉,①腳輸出變低電平OV。R9與R8分壓得1.67V。

    IN+《IN-,維持低輸出,C2通過W2、R3對out放電。直到②腳輸入低于1.67V,U3A翻轉。如此周而復始。C2在1.67V(l/3Vcc)~3.33V(2/3Vcc)之間振蕩,1腳輸出的擺幅幾乎是5~Ov。

    5.調試要點

    (1)測模擬地與Vcc之間電壓為2.5V左右。如果不對,檢查TIA31。

    (2)將“紅筆”接Vcc,測試點1相對與模擬地約為0.25V。R2用9.1M不影響實驗。

    (3)調節W2使刷新速度約每秒2次。

    (4)調節Wl使輸出讀數250。

    (5)電壓測量非線性問題。主要原因Ux太大,超出運放線性范圍。試提高CLK或加大Cl。另外Cl電容質量會影響測量。換漏電小的電容溫度系數小的電容器。

    (6)不用示波器,也可以用指針式萬用表監視測試點3和模擬地之間電壓擺動。

    可調數字電壓表電路圖(二)

    STM32數字電壓表LM317可調電源

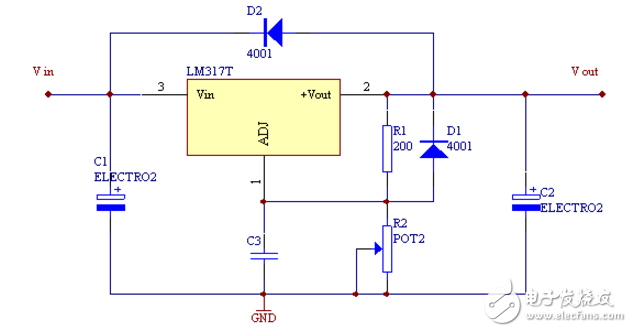

    我這次用的是10K的電壓范圍是可以從0開始的而公式是Vo=1.25(1+R2/R1)。感覺這是因為只要給ADJ一個參考電壓便可以使LM317有值輸出的。保證R1≥0.83KΩ,R2≤23.74KΩ便可維持一個最小工作電流,當317穩壓塊的輸出電流小于其最小穩定工作電流時,317穩壓塊就不能正常工作最小穩定工作電流的值一般為1.5mA。

    o4YBAFp77GuAbpTyAABtpzVlAOA461

    可調數字電壓表電路圖(三)

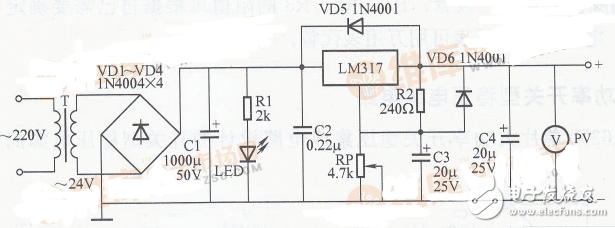

    簡易可調穩壓電源采用三端可調穩壓集成電路LM317,使電壓可調范圍在1.5~25V,最大負載電流1.5A。其電路如圖所示。

    pIYBAFp77JiAZE38AAKbrt3zYnI674

    簡易可調穩壓電源電路

    電路工作原理:220V交流電經變壓器T降壓后,得到24V交流電;再經VD1~VD4組成的全橋整流、C1濾波,得到33V左右的直流電壓。該電壓經集成電路LM317后獲得穩壓輸出。調節電位器RP,即可連續調節輸出電壓。圖中C2用以消除寄生振蕩,C3的作用是抑制波紋,C4用以改善穩壓電源的暫態響應。VD5、VD6在當輸出端電容漏電或調整端短路時起保護作用。LED為穩壓電源的工作指示燈,電阻R1是限流電阻。輸出端安裝微型電壓表PV,可以直觀地指示輸出電壓值。

    元器件的選擇與制作;元器件無特殊要求,按圖所示選用即可。

    制作要點:①C2應盡量靠近LM317的輸出端,以免自激,造成輸出電壓不穩定;②R2應靠近LM317的輸出端和調整端,以避免大電流輸出狀態下,輸出端至R2間的引線電壓降造成基準電壓變化;③穩壓塊LM317的調整端切勿懸空,接調整電位器RP時尤其要注意,以免滑動臂接觸不良造成LM317調整端懸空;④不要任意加大C4的容量;⑤集成塊LM317應加散熱片,以確保其長時間穩定工作。

    可調數字電壓表電路圖(四)

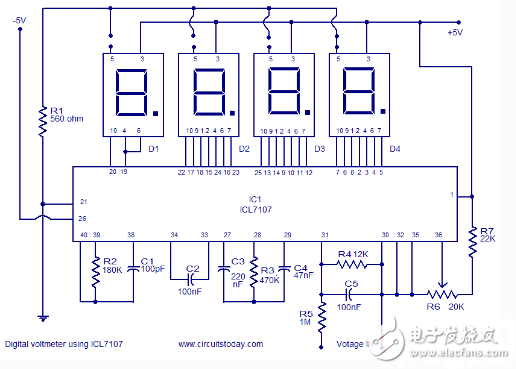

    這個電子電路的工作是非常簡單的。測得的電壓轉換成數字相當于,由IC內部的ADC,那么這個數字相當于解碼七段格式,然后顯示。在ICL7107使用的ADC是雙積分型ADC。我們的ADC內部發生的過程,可以表述為如下。對于一個固定的時間內要測得的電壓是綜合獲得的積分器輸出一個斜坡。已知的參考電壓的極性相反,是應用集成的輸入,并允許坡道,直到積分器的輸出變?yōu)榱?。為負斜率達到零所需的時間測量IC的時鐘周期,這將是成正比的電壓下測量。在簡單的話,輸入電壓是相對于內部參考電壓和數字格式轉換的結果是。

    電阻R2和C1用于IC的內部時鐘頻率設置。電容C2中的內部參考電壓的波動和增加display.R4控制范圍內的電壓表的穩定。最右側3顯示器連接,使他們能夠顯示所有的數字。最左邊的顯示連接,它可以顯示為“1”和“-”。PIN5(點)的連接到地面,只有第三個顯示其位置需要改變,當你改變的范圍通過改變R4的電壓表。(R4=1.2K為0-20V的范圍內,R4=12K提供0-200V范圍內)。

    電路圖

    o4YBAFp77J-AI0ysAACXoj8n4bw270

    注意事項

    質量好的印刷電路板組裝的電路。該電路可從A+/_5V的雙電源供電。校正電路,功率高達和短期的輸入端子。然后調整R6,使顯示屏顯示0V。ICL7107是CMOS器件,靜電非常敏感。應盡量避免接觸IC管腳用裸露的雙手。七段顯示器必須由共陽極型。
