固封式極柱真空斷路器特點介紹：

環境條件對高壓真空開關有較大的影響。塵埃、污穢、化學物質和潮濕沉積到外表面都會降低其電壓耐受能力。

        在戶外使用時,雨和雪也有類似的影響。溫度周期變化以及外部的沖擊和振動要求高壓真空開關機械穩定性高,此外雷電和操作沖擊瞬態過程也會對絕緣產生過電壓作用因此大部分的斷路器本體極柱均為裝配式:即將其無需維護的真空滅弧室固封在環氧樹脂中,固封真空滅弧室形成了一個完整的極柱-固封極柱。


        真空滅弧室和固封極柱盡可能只用幾個動或靜連接件,這種形式的斷路器使真空滅弧室和其他導件與外界環境完全隔離,避免外力和外界環境對滅弧室和其他導電件的影響,增強了外絕緣強度;而且澆鑄式極柱大大減少了手工裝配工作量,減少極柱裝配過程中可能出現的誤差,從而使斷路器的安全可靠性得到進一步的提高,真正實現極柱的免維護目前中壓真空斷路器的真空泡極柱。


        通過不銹鋼和陶瓷外殼的真空泡表面加上緩沖的橡膠層,然后再澆注環氧樹脂套筒,是真正的全絕緣、全密封免維護的產品。它解決了初期直接澆注環氧樹脂的弊端,即由于不銹鋼、陶瓷、環氧樹脂熱膨脹系數不同造成的極柱開裂現象短路電流的導通和開斷是對真空滅弧室的較大需求。但是它們的牢固結構保證其在10年運行期間不出現故障和無需維護。固封極柱不僅保護其免受外部危害,而且保證其長壽命和高可靠性。

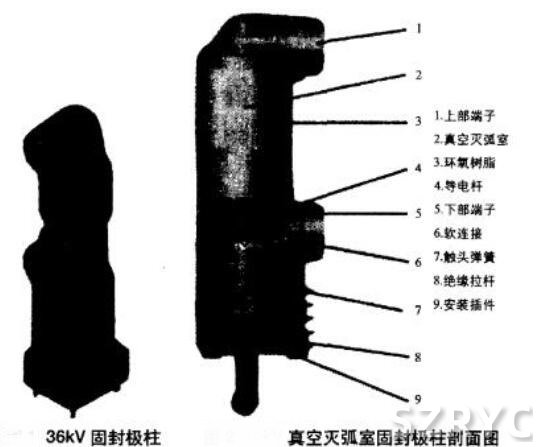

        用環氧樹脂作材料能更好地滿足機械和絕緣強度的要求。除能通過所有相關的IEC標準外,36-40.5kV固封極柱也滿足相當嚴格的GB標準規定的95kv交流試驗電壓,甚至斷口間的185kV雷電沖擊電壓。為確保滿足這些標準,故在滅弧室設置內屏蔽。滅弧室的外絕緣可通過將其完全密封在環氧樹脂中來獲得。兩個端子間和從下部端子到地附加的外部環氧樹脂外裙(上圖),增大了外部爬電距離,并較好地保證了對凝露和污穢的恢復力。大的爬電距離對戶外應用特別重要。外裙必須更大和做成特殊的形狀以便在污穢下獲得適當?shù)奶匦陨蠄D是12kV真空斷路器固封極柱的剖面圖。
