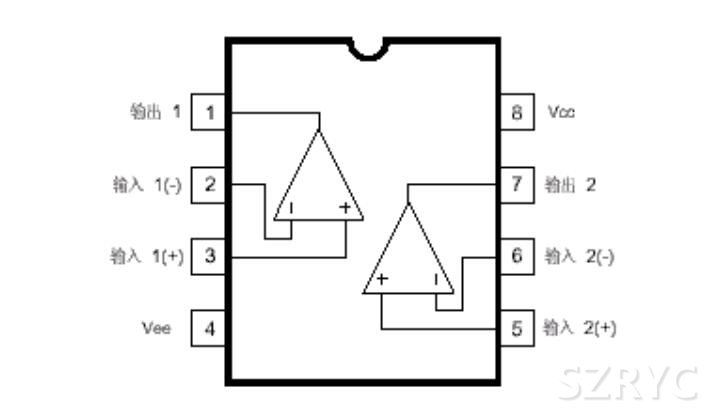

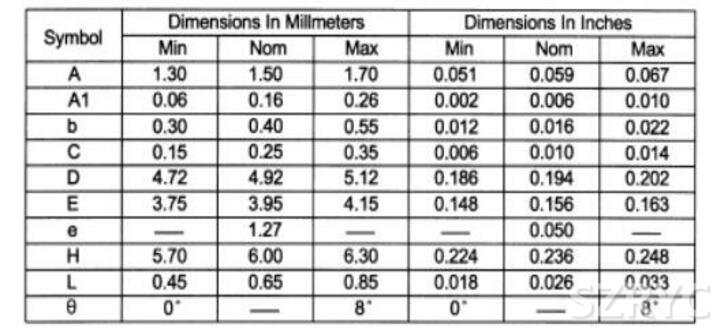

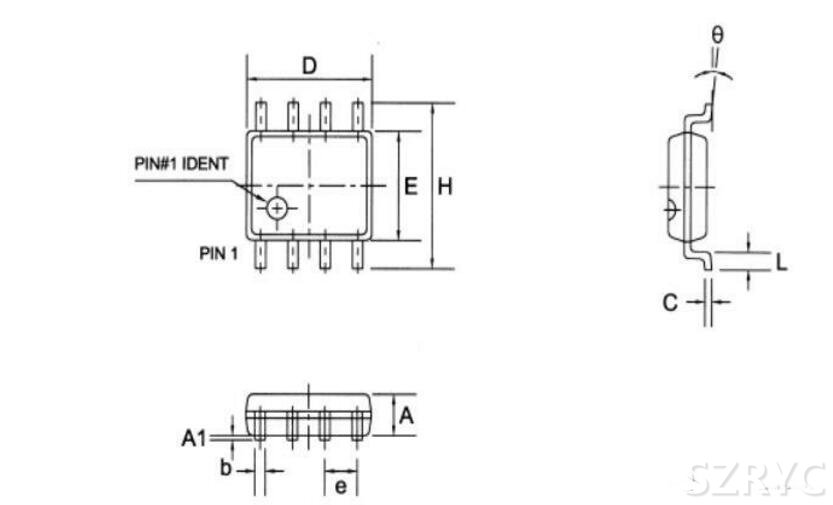

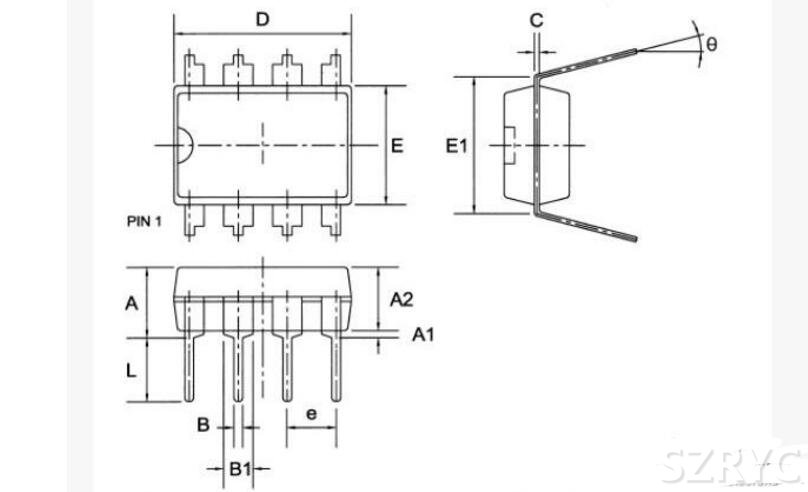

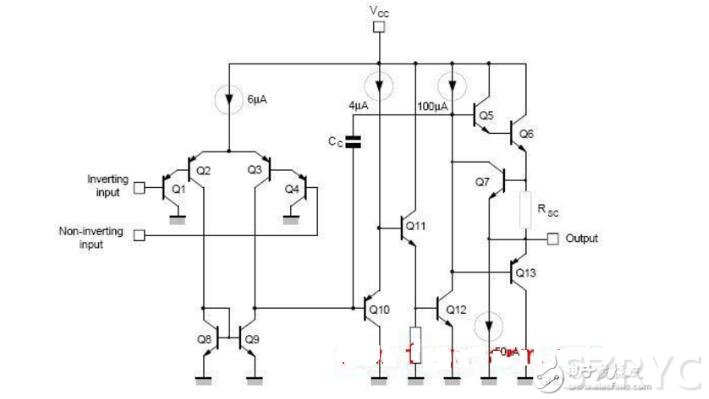

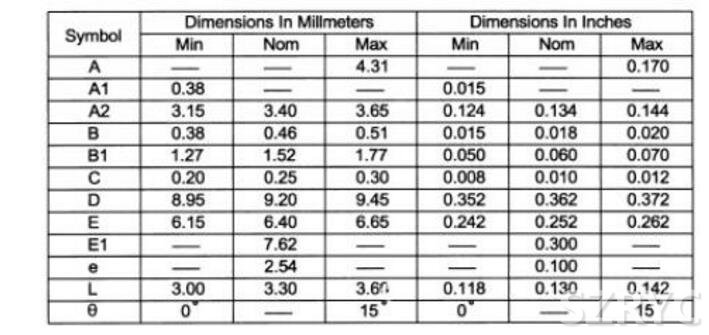

lm358應用電路圖一：紅外線探測報警器

　　該報警器能探測人體發出的紅外線，當人進入報警器的監視區域內，即可發出報警聲，適用于家庭、辦公室、倉庫、實驗室等比較重要場合防盜報警。

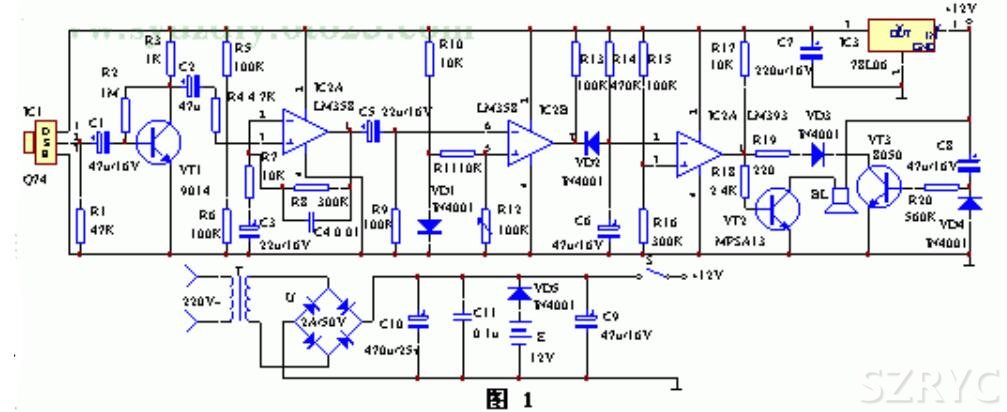

　　該裝置電路原理見圖 1。由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器 IC1 探測到前方人體輻射出的紅外線信號時，由 IC1 的②腳輸出微弱的電信號，經三極管 VT1 等組成第一級放大電路放大，

　　再通過 C2 輸入到運算放大器 IC2 中進行高增益、低噪聲放大，此時由 IC2①腳輸出的信號已足夠強。IC3 作電壓比較器，它的第⑤腳由 R10、VD1 提供基準電壓，當 IC2①腳輸出的信號電壓到達 IC3 的⑥腳時，兩個輸入端的電壓進行比較，此時 IC3的⑦腳由原來的高電平變?yōu)榈碗娖?。IC4 為報警延時電路，R14 和 C6 組成延時電路，其時間約為 1 分鐘。當 IC3 的⑦腳變?yōu)榈碗娖綍r(shí)，C6 通過 VD2 放電，此時 IC4 的②腳變?yōu)榈碗娖?，它與 IC4 的③腳基準電壓進行比較，當它低于其基準電壓時，IC4 的①腳變?yōu)楦唠娖?，VT2 導通，訊響器 BL 通電發出報警聲。人體的紅外線信號消失后，IC3 的⑦腳又恢復高電平輸出，此時 VD2 截止。由于 C6 兩端的電壓不能突變，故通過 R14 向 C6 緩慢充電，當 C6 兩端的電壓高于其基準電壓時，IC4 的①腳才變?yōu)榈碗娖剑瑫r(shí)間約為 1 分鐘，即持續 1 分鐘報警。

　　由 VT3、R20、C8 組成開機延時電路，時間也約為 1 分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，同時可防止停電后又來電時產生誤報。

　　該裝置采用 9－12V 直流電源供電，由 T 降壓，全橋 U 整流，C10 濾波，檢測電路采用 IC5 78L06 供電。本裝置交直流兩用，自動無間斷轉換。

　　lm358應用電路圖二：高端電流檢測電路

　　直接把取樣電阻的電壓送入單片機AD，這樣有兩個不好的地方，第一，電流小的時候取樣電阻兩端的電壓小，AD轉換器可能需要較高的靈敏度才能檢測到、第二，由于是低端檢測，電源輸出和輸入不能共地，還會影響到輸出電壓的穩定（穩壓輸出=取樣電阻的電壓+實際輸出電壓）。

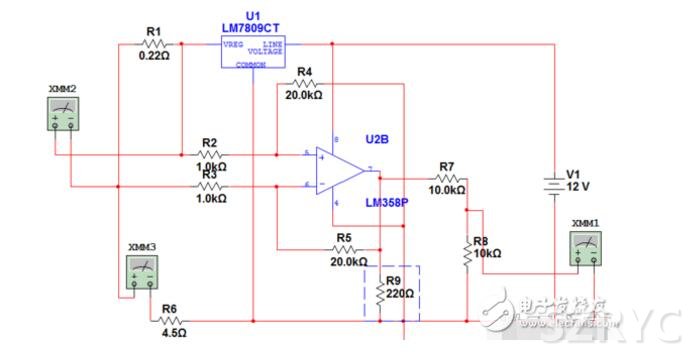

　　所以就設計了高端檢測電路，如下：

　　里面有個用藍色框框圍著的電阻R9在實際應用中不能缺少，不然LM358至少會輸出0.7V的電壓，，加上這顆電阻后沒有電流的時候就是0v了，這個問題困擾了我一天，不過這個電路還有缺陷，如果輸出電壓高的話，當沒有電流的時候LM358依然會有輸出。

　　圖中用7809代替了實際的3R33穩壓電路，3R33的電壓取樣電路要放在取樣電阻后面，這樣輸出才是穩定的。

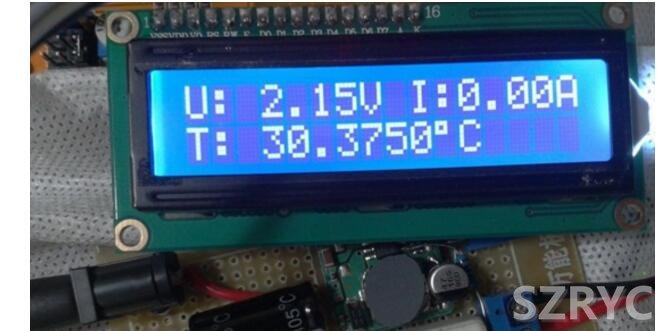

　　實際運行情況

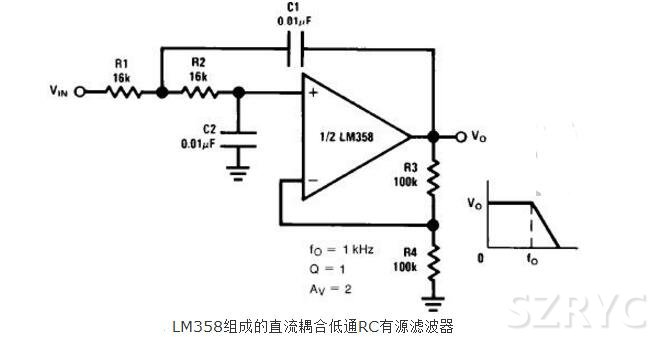

　　lm358應用電路圖三：直流耦合低通RC有源濾波器

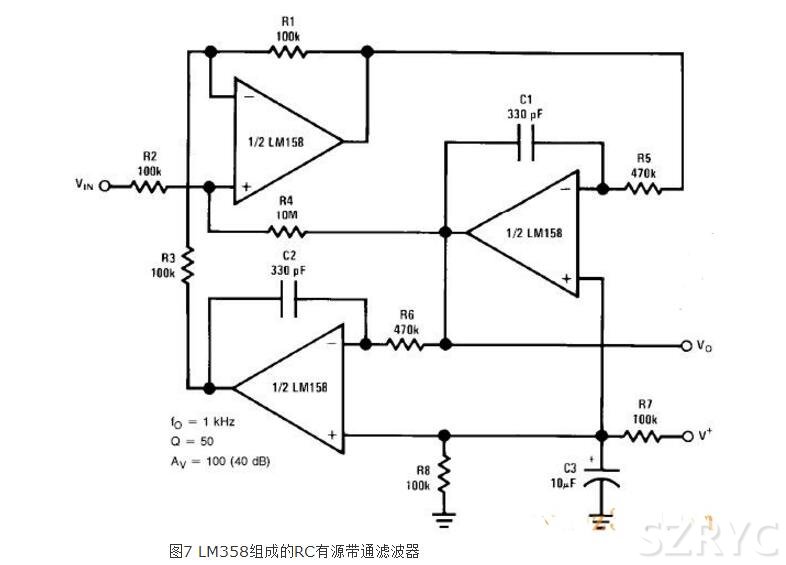

　　lm358應用電路圖四：RC有源帶通濾波器

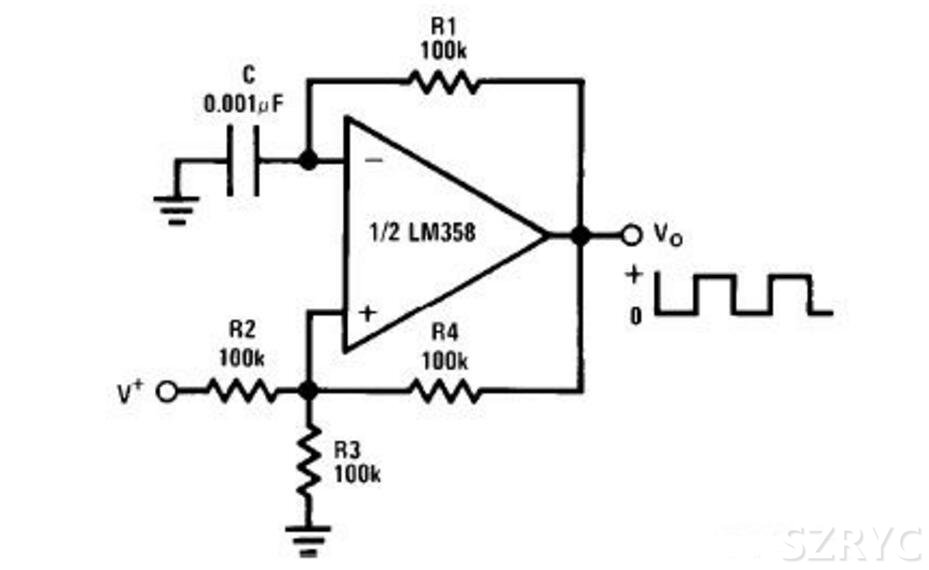

　　lm358應用電路圖五：方波發生器
