MOS管是起開關作用的元件，其工作原理其實非常簡答， 同過工作原理，我們用PWM電路實現對MOS關開關導通控制，下面我們詳細介紹其工作過程。首選給帶來的是基本概念和其結構圖。如下：
場效應管（FET）分為結型場效應管（JFET）和絕緣柵型場效應管MOS(Metal-Oxide-Semiconductor)管，即金屬-氧化物-半導體。下面以增強型NMOS為例，介紹MOS管的工作原理。

MOS管的基本結構

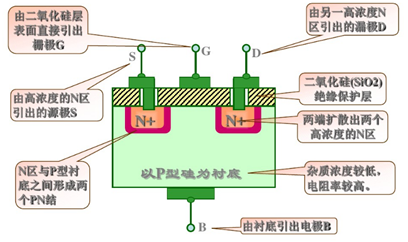

增強型NMOS的結構圖如圖 18所示，在參雜濃度較低的P型硅襯底上，制作兩個高參雜濃度的N型溝槽。分別用鋁從兩個N型溝槽中引出兩個電極分別作為源極S和漏極D（此時的源極和漏極在結構上沒有區別是可以互換的）。然后在半導體的表面覆蓋一層很薄的SiO₂絕緣層。在漏源極間的絕緣層上再裝上一個鋁電極；作為柵極G。另外在襯底上也引出一個電極B。

圖 18

在出廠前大多數MOS管的襯底已經和源極連在了一起，此時源極S和漏極D就有了區別，不能再互換了。

MOS管出現導電溝道（反型層的形成）

在U_GS=0時，無論U_DS的大小和極性，都會使得2個GS和DG這兩個PN結中一個正偏，另一個反偏。但是由于兩個N區之間被P襯底隔離，所以沒有辦法形成電流，情況如圖 19所示。

圖 19

當在柵源極之間加上正向電壓（所謂的正向電壓永遠是指電場方向是從P區指向N區）后，則在柵極和襯底之間的SiO₂絕緣層中便產生一個垂直于半導體表面的由柵極指向襯底的電場，這個電場能排斥空穴而吸引電子，因而使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層，同時P襯底中的少子電子被吸引到襯底表面。當U_GS增加大一定大小時，隨著SiO₂絕緣層中電場的增強，會將更多的電子吸引到P襯底的表面，于是柵極附近會形成一個N型薄層，且與兩個N區聯通。此時就形成了導電溝道，于是在DS之間就有電流可以通過了，其情況如圖 20所示。

圖 20

在這個階段，如果U_DS保持不變，U_GS增加會導致導電溝道變厚，從而I_D變大。

MOS管預夾斷的形成

（預夾斷的形成是在理解初期的一個難點，這里的描述是參考了一些文獻之后自己的理解，正確性還需要考證）

當U_GS>U_GSTH時，導電溝道形成，與S和D極連在一起形成了一個大的N型半導體。所以當在DS間加上正電壓之后，電流可以在N型半導體中流動。

設想U_DS=0時，I_D=0，SiO2絕緣層與導電溝道之間的電場是均勻分布的，即從D到S的導電溝道一樣厚。但是導電溝道作為導體的一部分，一定是有電阻的。隨著U_DS的增加，I_D的增大，靠近S端的電勢會比靠近N處的電勢要低。這里很重要的一點是在這個過程中SiO2平面上各個點的電勢是均勻的，所以在導電溝道不同點與SiO2之間的電場強度是不一樣的。

如果以S端的電勢為0的話，隨著ID的不斷增大，D點的電勢會達到UGS-UGSTH。此時UG與UD之間的電勢差為UGSTH，此時靠近D點處的電勢差恰好達到可以產生導電溝道的情況，于是在D極處就開始出現如圖 21所示的預夾斷。

圖 21

隨著I_D的繼續增大，預夾斷的點會不斷往左移動，如圖 22所示。但是無論如何移動，預夾斷點與G之間的電壓差保持為|U_GSTH|。

圖 22

另外非常重要的一點是，在預夾斷的區域內，縱向的電勢差不足以出現導電溝道，但是由于DS間的電勢差都落在了這段預夾斷區域內（即D極至夾斷點區域內，且方向是從D極橫向指向夾斷點），于是夾斷區內有很強的橫向電場。于是當載流子到達夾斷區邊沿時，會被電場拉出，從D極輸出。所以預夾斷并不是不能導電，反而可以很好地完成導電。

預夾斷的過程中I_D為什么不變

有了以上認識就可以解釋為什么在預夾斷過程中U_DS繼續增大，I_D的值可以保持不變。在進入預夾斷之后，U_DS繼續增大的過程中，夾斷點不斷向S極移動，但是保持了夾斷點和S極之間的電壓保持不變（數值上等于|U_GSTH|）。即增加的U_DS的電壓全部落在了夾斷區內。（這里有一點沒法從原理上解釋，但是可以從結果反推，就是雖然導電溝道的長度在縮短，但是電阻值沒有什么變化）于是I_D的值保持不變。

當反向電壓達到一定程度的時候就出現了反向擊穿，場效應管就壞了。

場效應管的特性曲線

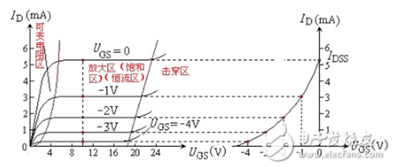

圖 23

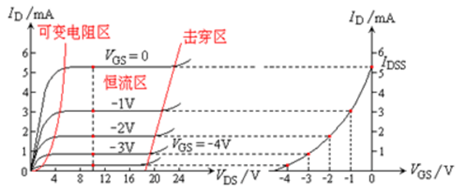

圖 24

圖 23和圖 24的左側為漏極輸出特性曲線，右側為轉移特性曲線。

特性曲線中在V_GS=-4V的曲線下方可以成為截止區，該區域的情況是V_GS還沒有到達導電溝道導通電壓，整個MOS管還沒有開始導電。

可變電阻區又稱為放大區，在V_DS一定的的情況下I_D的大小直接受到V_GS的控制，且基本為線性關系。注意三極管中的放大區和MOS管的放大區有很大區別，不能覺得是相似的。

恒流區又稱為飽和區，此時I_D大小只收到V_GS的控制，V_DS變化過程中I_D的大小不變。

場效應管的符號

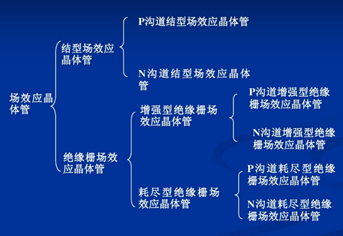

場效應管的分類列表如下:

圖 25

1. 結型場效應管（JFET）和絕緣柵性場效應管（MOSFET）的區別

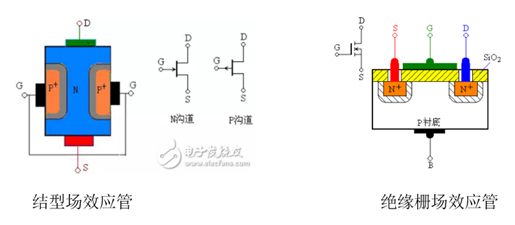

圖 26

本文中詳細介紹的是絕緣柵型場效應管，如圖 26右側圖所示。而左側這種結構稱為結型場效應管，其工作原理大致如下：

在U_GS沒有電壓的情況下，在兩個P區之間形成N區通道，連接著D極和S極。當U_DS有電壓時在N型半導體內形成電流。當G、S間加上反向電壓U_GS后（所謂反向電壓是指從N區指向P區的電壓），在電場力作用下N區通道逐漸變窄，直至消失，從而I_D減為0。其特性曲線如圖 27所示。

圖 27

1. 增強型絕緣柵晶體管和耗盡型絕緣柵晶體管

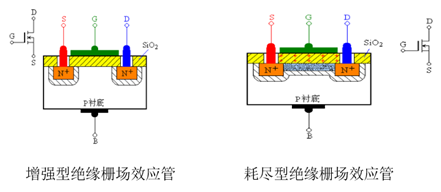

圖 28

本文中詳細介紹的是增強型絕緣柵型場效應管，耗盡型絕緣柵型場效應管在SiO2絕緣層中摻雜了大量的金屬正離子，所以在U_GS沒有電壓的情況下這些正離子感應出反型層，形成導電溝道；于是U_GS的作用就是抑制導電溝道。

1. P溝道還是N溝道

   就是中間的半導體類型是P還是N。

2. 符號的說明

只有一根垂直線的為結型場效應管；兩個線的為絕緣柵型晶體管。

第二根線為虛線，為增強型絕緣柵型晶體管；為實線的為耗盡型晶體管。

箭頭永遠從P指向N，而且永遠是從G（漏）極輸出。結型場效應管和絕緣柵型晶體管箭頭作用看起來有點反的原因是G極的位置不同了。
