1 系統硬件電路設計

該多功能 LED 臺燈系統采用20 只5mm 高亮白光LED 燈珠為光源，以AT89S51 單片機為主控芯片，由LED 恒流驅動系統、時鐘系統、測溫系統、液晶顯示系統、蜂鳴系統、按鍵系統組成。系統結構框圖如圖1 所示。

該系統可具體實現LED 臺燈的10 級PWM 調光控制；液晶屏實時顯示時鐘、日歷與環境溫度信息；鬧鐘功能采用聲光報警方式，即一旦到達鬧鐘時間，LED 臺燈自動點亮，并發出蜂鳴聲報警，以喚醒用戶；用戶可通過按鍵系統實現對時鐘日歷與鬧鐘參數的設置、LED 亮度的調節以及鬧鐘報警的解除。

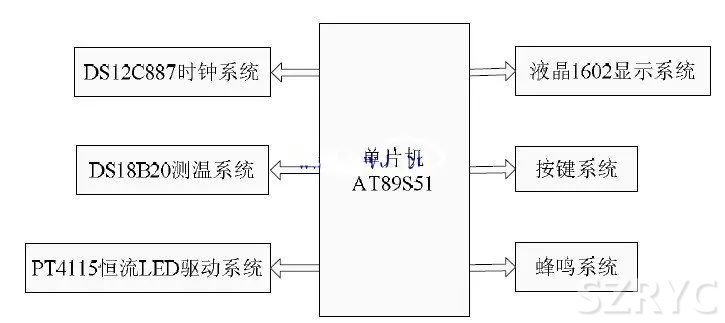

圖1 系統結構框圖

1.1 單片機主控系統

本設計主控系統采用ATMEL 公司的高性能AT89S51 芯片實現，其P0 口外接10K 的上拉電阻，P0.0~P0.7 同時作為DS12C887 的數據接口與液晶1602 的數據接口。P2.0~P2.3分別連接DS12C887 芯片的片選端CS、地址選通輸入端AS、數據選擇端DS 與讀/寫輸入端R/W,P3.2 連接其鬧鐘中斷請求輸出端IRQ.P2.5~P2.7 分別連接液晶1602 的使能端EN、數據/命令選擇端RS、讀/寫選擇端RW.P2.4 作為蜂鳴器控制端。P3.0 作為DS18B20 的信號輸入端。P3.1、P3.4、P3.5、P3.6 與P3.7 作為S2~S6 按鍵系統。P1.1 作為PWM 信號的輸出端并連接PT4115 芯片DIM 端，用于PWM 調光控制。系統晶振電路由12MHZ 晶振與兩個30PF 電容組成；復位電路則由S1 按鍵、10K 電阻與10uF 電解電容構成。主控系統電路如圖2 所示。

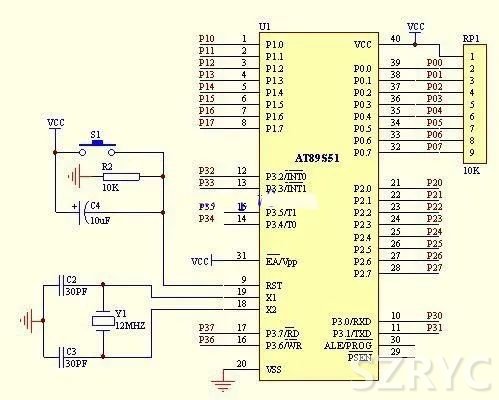

圖2 單片機主控系統電路圖

1.2 恒流驅動系統

本設計 L ED 光源采用相互并聯方式，共由20 只5mm 高亮度小功率LED 燈珠組成；每只LED 燈珠的壓降約3.1V,工作電流約20mA.由白光LED 的正向伏安特性可知，當LED 端電壓超過其正向?qū)妷汉螅^小的電壓波動都會導致工作電流的的劇烈變化，從而影響LED 的正常使用，固LED 宜采用恒流驅動方式。因此，本設計LED 采用高性能PT4115 恒流芯片驅動，PT4115 是一款連續電感電流導通模式的降壓恒流源芯片，能將直流電壓直接轉換成穩定的恒流輸出；其采用6~30V 寬電壓輸入，輸出電流可達1.2A,轉換效率高達97%,輸出電流精度達±5%.該芯片內部含有抖頻特性，極大的改善EMI,同時具有過溫、過壓、過流、LED 開路保護等多種功能。該芯片適合用于綠色照明LED燈的驅動電路，具有應用電路非常簡潔的優點。LED 恒流驅動電路如圖3 所示。

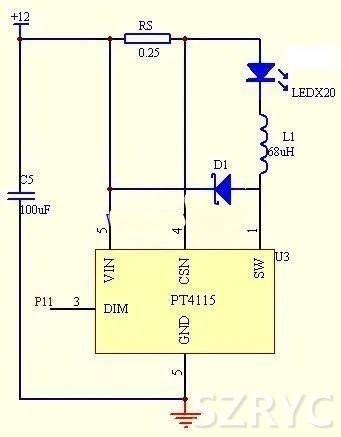

圖3 LED 恒流驅動系統電路圖

通過 PT4115 芯片上的DIM 端，可以方便的進行模擬或PWM 調光。由于模擬調光是直接改變流過LED 電流的大小來實現亮度調節，除了亮度會改變以外，也會影響白光的質量，即不同電流下發出的白光存在色偏。因此，本設計采用PWM 調光方案，PWM 調光的基本原理是保持LED 正向?qū)娏骱愣?，而通過控制電流導通和關斷的時間比例，即改變輸入脈沖信號的占空比，使LED 產生亮暗變化；并利用人眼的視覺殘留效應，當LED 亮暗變化頻率大于120Hz 時，人眼就不會感覺到閃爍，而看到是LED 的平均亮度。PWM 調光的優勢是LED 正向?qū)ǖ碾娏魇呛愣ǖ?，LED 的色度就不會像模擬調光時產生變化。
