  • 三款減法器電路圖分享
    三款減法器電路圖分享
  • 三款減法器電路圖分享
  •   發布日期: 2020-01-02  瀏覽次數: 1,965

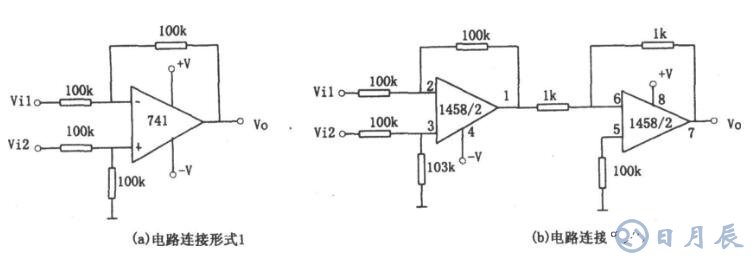

     通用減法器電路

      圖電路輸入輸出關系為:V0=Vi2-Vi1圖中放大器的輸出信號電壓極性通常與輸入電壓極性相同。如果要求反相輸出,則采用圖所示電路。其輸入輸出關系為:Vo=Vi1-Vi2。

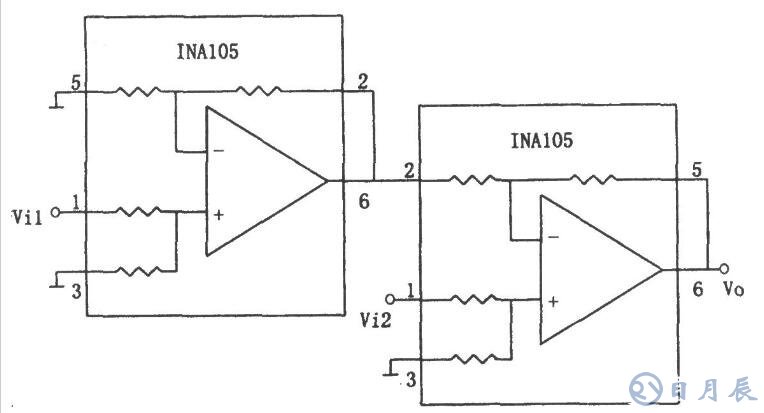

      INA105構成的減法電路

      如圖所示為其他器件組成的減法電路(2)。該電路輸入輸出關系為:Vo=Vi2-Vi1。

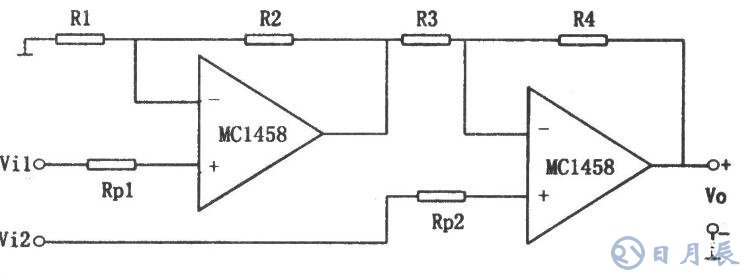

      從同相端輸入的兩運放減法電路

      如圖所示為從同相端輸入的兩運放減法電路。
