今天為大家介紹一項國家發明授權專利——一種利用藍牙通訊方式實現充值的智能燃氣表。該專利由鄭州安然測控技術股份有限公司申請，并于2017年6月27日獲得授權公告。

內容說明

本實用新型涉及一種利用藍牙通訊方式實現充值的智能燃氣表，屬于燃氣表藍牙充值技術領域。

發明背景

目前預付費無線智能燃氣表技術中的預付費解決方案主要是采用IC卡實現的。通常的實現流程是：用戶持IC到燃氣公司的營業廳或者銀行、超市的燃氣代售點購買一定數量的燃氣，然后將IC卡插入智能燃氣表控制器中，智能燃氣表控制器讀取IC卡上的氣量，并保存起來。

采用IC卡的預付費無線智能燃氣表對燃氣公司來說，有以下缺點：需要配置更多的燃氣售賣點，并且需要到固定地點繳費充值，如果錯過燃氣售賣點的營業時間，就不能及時繳費充值；燃氣費用不能立即到達燃氣公司賬戶，并且需要支付燃氣代售點一定的費用。

授權公開號為CN205317282U的中國專利文件公開了一種藍牙無線遠傳燃氣表，其中，主控MCU連接有電源模塊和藍牙通訊模塊，這種基于藍牙無線技術的藍牙充值方式可以有效解決上述問題，可以實現用戶足不出戶便可隨時購氣。雖然電源模塊可以輸出較為穩定的電壓，但是，任何事情都不能做到絕對，假如電源模塊發生故障，那么，其輸出的電壓可能就會出現較大波動，當輸出電壓過高或過低時，主控MCU無法正常工作，就可能出現IC卡相關數據出現錯誤的情況，更為嚴重的是，由于在整個過程中，手機均需要通過藍牙與IC卡通訊，當主控MCU無法正常工作時，手機就可能無法與IC卡通訊，進而可能導致扣費后未能購置到氣量，即IC卡充值失敗，用戶不但無法及時用氣，而且還有一定的經濟損失。

發明內容

本實用新型的目的是提供一種利用藍牙通訊方式實現充值的智能燃氣表，用以解決現有的燃氣表無法實現可靠充值的問題。

為實現上述目的，本實用新型的方案包括一種利用藍牙通訊方式實現充值的智能燃氣表，包括主控MCU、藍牙通訊模塊和電源模塊，主控MCU與藍牙通訊模塊相連接，電源模塊輸出連接主控MCU的供電端，所述燃氣表還包括用于檢測所述電源模塊輸出電壓的電壓檢測模塊，所述主控MCU采樣連接所述電壓檢測模塊。

所述燃氣表包括用于控制燃氣閥門打開或者關閉的閥門控制模塊，所述主控MCU控制連接所述閥門控制模塊。所述燃氣表包括用于實現燃氣表與后臺服務器之間數據通信的無線抄表模塊，所述主控MCU與所述無線抄表模塊相連接。所述燃氣表包括數據存儲模塊，所述主控MCU與所述數據存儲模塊相連接。所述燃氣表包括用于計量燃氣表的流量數據信息的計量采集模塊，所述主控MCU輸入連接所述計量采集模塊。所述燃氣表還包括用于顯示燃氣表相關狀態信息的LCD顯示模塊，所述主控MCU控制連接所述LCD顯示模塊。所述燃氣表還包括聲音報警模塊，所述主控MCU控制連接所述聲音報警模塊。所述數據存儲模塊為加密存儲芯片。

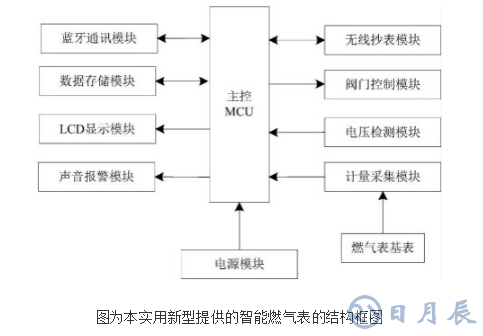

本實用新型提供的燃氣表中，除了包括主控MCU、藍牙通訊模塊和電源模塊之外，還設置有電壓檢測模塊，該電壓檢測模塊實時檢測電源模塊的輸出電壓，即主控MCU的工作電壓，一旦出現電壓異常的情況，主控MCU就立即做出相應處理，比如在電壓低于設定的低門檻電壓或者高于設定的高門檻電壓時，主控MCU關閉相應的功能，盡量在主控MCU無法正常工作之前，安全斷開手機與燃氣表之間的聯接，不但能夠降低燃氣表的相關數據出現錯誤的可能性，而且還能夠在一定程度上避免充值失敗的情況發生，提高充值可靠性；用戶不但可以及時用氣，而且能夠避免一定的經濟損失。
