功放電路工作原理

1.互補對稱式OTL電路工作原理

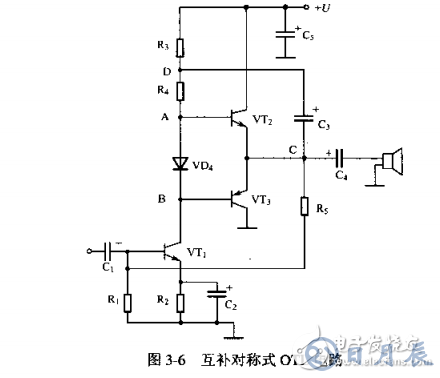

目前OTL功率放大器幾乎全部采用互補對稱式電路，如圖3-6所示，集成電路OTL功率放大器內部電路也是采用互補對稱電路形式。

圖中VT1為推動管，VT2、VT3為互補管，VD4是偏置二極管，它處于正向偏置時，其壓降約為0.6V，當其導通時，其內阻很小，因而它對于交流而言是短路的，可以認為是放大器在工作時，交流信號同時加在VT2、VT3兩管的基極上。

R3、R4為VT2提供了靜態偏置電流，C點電壓通過R5、R1為VT1提供一個偏置電壓，使VT1處于甲類導通狀態，當VT1導通后，B點電位由高電平轉變?yōu)榈碗娖?，使二極管VD4正向?qū)?，VT3獲得正向偏置電壓，處于導通狀態。在靜態時，由于R3、R4和VD4為VT2、VT3提供很小的正向偏置電壓，使VT2、VT3處于甲乙類狀態，以克服交越失真。

由于VT2、VT3兩管的參數相近，偏置相同，因此兩管平分+U電壓，即C點電位為1/2U。這也是該電路正常工作時的最大特點，否則，電路工作不正?；螂娐分杏?u>元器件損壞。

輸入信號經C1耦合，加到VT1的基級。經VT1放大后的信號從VT1的集電級輸出，其輸出波形與輸入信號波形反相。

在VT1輸出正半周信號期間，VT3退出微導通狀態而處于截止?fàn)顟B(tài)。VT2疏通，故信號經放大后由發射級輸出經C4耦合加到揚聲器中，這時信號電流從上而下流過揚聲器，完成正半周信號的放大過程，在正半周信號結束，即在零點時，電路處于靜止?fàn)顟B(tài)，此時C點電壓為1/2U，這一電壓通過揚聲器對C4充電，使C4上充得左正右負的1/2U電壓。

在VT1的集電極輸出負半周信號時，VT3獲得正向偏置而導通，VT2反向偏置而截止，VT3只能通過電容C4儲存的電荷工作，這時負半周信號電流的回路是C4正極一VT3發射極---VT3集電極---地—揚聲器—C4負極。這時信號電流自上而下流經揚聲器，完成負半周信號的放大過程，這樣就在揚聲器上獲得了一個完整周期的信號電流激勵，當負信號結束時，電路又恢復到靜態，C點電壓為1/2U。

由上可見，輸出電容C4的作用有兩個，一是將音頻信號耦合到揚聲器，使之發出聲音，二是起電源作用，當信號負半周時，VT2截止，電源無法給VT3供電，這時C4則通過其儲存的電荷為VT3提供電能，一般C4以選用容量較大的電解電容器。其容量一般要求在1000-4700uF之間。

另外，電路R4、C3和R3構成自舉電路，其中R3是隔離電阻，R4和C3分別是自舉電阻和自舉電容，自舉電路的作用是避免正半周時大信號輸出不足而出現削波失真，R5、R1不僅是偏置電路，而且構成環路電壓并聯負反饋電路，具有穩定輸出電壓的作用。

互補對稱式OTL電路要求末級兩只管子的參數盡量嚴格互補、對稱，這樣就能保證功率放大的電聲指標優良，由于VT2、VT3是兩只不同極性的大功率管，要做到很好的對稱性不太容易，而且，當要求OTL電路輸出更大功率時，僅靠末級單對互補管來實現是不行的，故實用的OTL的電路中一般采用復合互補對稱式OTL功率放大電路。

功放的作用

功放的作用就是把來自音源或前級放大器的弱信號放大，推動音箱放聲。一套良好的音響系統功放的作用功不可沒。

功放，是各類音響器材中最大的一個家族，其作用主要是將音源器材輸入的較微弱信號進行放大后，產生足夠大的電流去推動揚聲器進行聲音的重放。由于考慮功率、阻抗、失真、動態以及不同的使用范圍和控制調節功能，不同的功放在內部的信號處理、線路設計和生產工藝上也各不相同。
