數控車床的程序編制必須嚴格遵守相關的標準，數控編程是一項很?chē)?yán)格的工作，首先必須掌握一些基礎知識，才能學好編程的方法并編出正確的程序。

　　一、數控車床的坐標系與運動方向的規定

　?。ㄒ唬┙⒆鴺?biāo)系的基本原則

　　1．永遠假定工件靜止，刀具相對于工件移動。

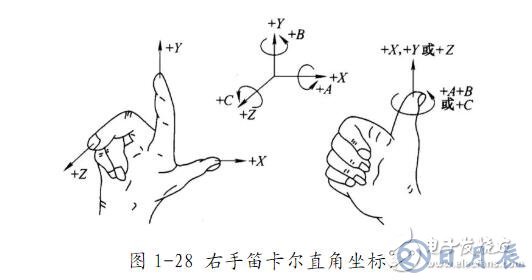

　　2．坐標系采用右手直角笛卡爾坐標系。如圖1-28所示大拇指的方向?yàn)閄軸的正方向，食指指向?yàn)閅軸的正方向，中指指向?yàn)閆軸的正方向。在確定了X、Y、Z坐標的基礎上，根據右手螺旋法則，可以很方便地確定出A、B、C三個旋轉坐標的方向。

　　3、規定Z坐標的運動由傳遞切削動力的主軸決定，與主軸軸線平行的坐標軸即為Z軸，X軸為水平方向，平行于工件裝夾面并與Z軸垂直。

　　4、規定以刀具遠離工件的方向?yàn)樽鴺?biāo)軸的正方向。

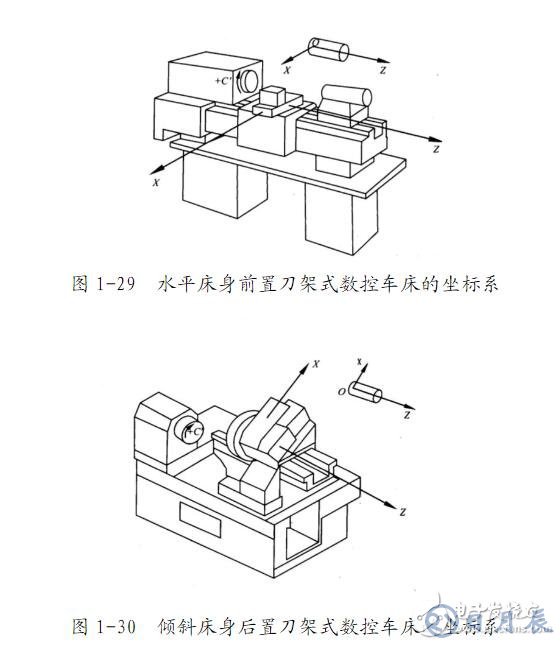

　　依據以上的原則，當車床為前置刀架時，X軸正向向前，指向操作者，如圖1-29所示；當機床為后置刀架時，X軸正向向后，背離操作者

　?。ǘC(jī)床坐標系

　　機床坐標系是以機床原點為坐標系原點建立起來的ZOX軸直角坐標系。

　　1．機床原點

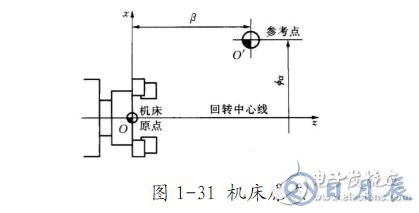

　　機床原點（又稱機械原點）即機床坐標系的原點，是機床上的一個固定點，其位置是由機床設計和制造單位確定的，通常不允許用戶改變。數控車床的機床原點一般為主軸回轉中心與卡盤后端面的交點，如圖1-31所示。

　　2．機床參考點

　　機床參考點也是機床上的一個固定點，它是用機械擋塊或電氣裝置來限制刀架移動的極限位置。作用主要是用來給機床坐標系一個定位。因?yàn)槿绻看伍_(kāi)機后無論刀架停留在哪個位置，系統都把當前位置設定成（0，0），這就會造成基準的不統一。

　　數控車床在開機后首先要進行回參考點（也稱回零點）操作。機床在通電之后，返回參考點之前，不論刀架處于什么位置，此時CRT上顯示的Z與X的坐標值均為0。只有完成了返回參考點操作后，刀架運動到機床參考點，此時CRT上顯示出刀架基準點在機床坐標系中的坐標值，即建立了機床坐標系。

　　（三）工件坐標系

　　數控車床加工時，工件可以通過卡盤夾持于機床坐標系下的任意位置。這樣一來在機床坐標系下編程就很不方便。所以編程人員在編寫零件加工程序時通常要選擇一個工件坐標系，也稱編程坐標系，程序中的坐標值均以工件坐標系為依據。

　　工件坐標系的原點可由編程人員根據具體情況確定，一般設在圖樣的設計基準或工藝基準處。根據數控車床的特點，工件坐標系原點通常設在工件左、右端面的中心或卡盤前端面的中心。

　　二、數控車床加工程序結構與格式

　?。ㄒ唬┏绦蚨谓Y(jié)構

　　一個完整的程序，一般由程序名、程序內容和程序結束三部分組成。

　　1．程序名

　　FANUC系統程序名是O××××。××××是四位正整數，可以從0000-9999。如O2255。程序名一般要求單列一段且不需要段號。

　　2．程序主體。

　　程序主體是由若干個程序段組成的，表示數控機床要完成的全部動作。每個程序段由一個或多個指令構成，每個程序段一般占一行，用“；”作為每個程序段的結束代碼。

　　3．程序結束指令。

　　程序結束指令可用M02或M30。一般要求單列一段。

　　（二）程序段格式

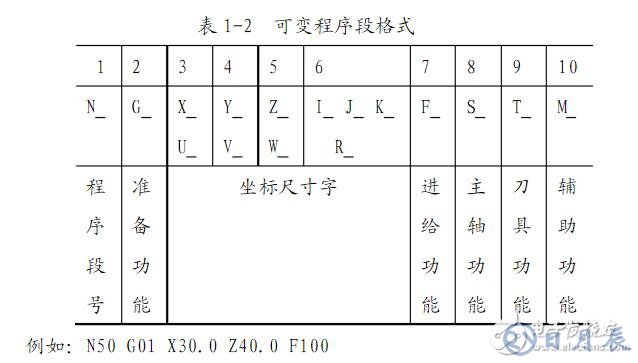

　　現在最常用的是可變程序段格式。每個程序段由若干個地址字構成，而地址字又由表示地址字的英文字母、特殊文字和數字構成，見表1-2。

　　例如：N50 G01 X30.0 Z40.0 F100

　　說明：

　　1、N××為程序段號，由地址符N和后面的若干位數字表示。在大部分系統

　　中，程序段號僅作為“跳轉”或“程序檢索”的目標位置指示。因此，它的大小及次序可以顛倒，也可以省略。程序段在存儲器內以輸入的先后順序排列，而程序的執行是嚴格按信息在存儲器內的先后順序逐段執行，也就是說，執行的先后次序與程序段號無關。但是，當程序段號省略時，該程序段將不能作為“跳轉”或“程序檢索”的目標程序段。

　　2．程序段的中間部分是程序段的內容，主要包括準備功能字、尺寸功能字、進給功能字、主軸功能字、刀具功能字、輔助功能字等。但并不是所有程序段都必須包含這些功能字，有時一個程序段內可僅含有其中一個或幾個功能字，如下列程序段都是正確的程序段。

　　N10 G01 X100.0 F100；

　　N80 M05；

　　3．程序段號也可以由數控系統自動生成，程序段號的遞增量可以通過“機床參數”進行設置，一般可設定增量值為10，以便在修改程序時方便進行“插入”操作。

　　三、數控車床的編程指令體系

　　FANUC0i系統為目前我國數控機床上采用較多的數控系統，其常用的功能指令分為準備功能指令、輔助功能指令及其它功能指令三類。

　　1．準備功能指令

　　常用的準備功能指令見表1-3

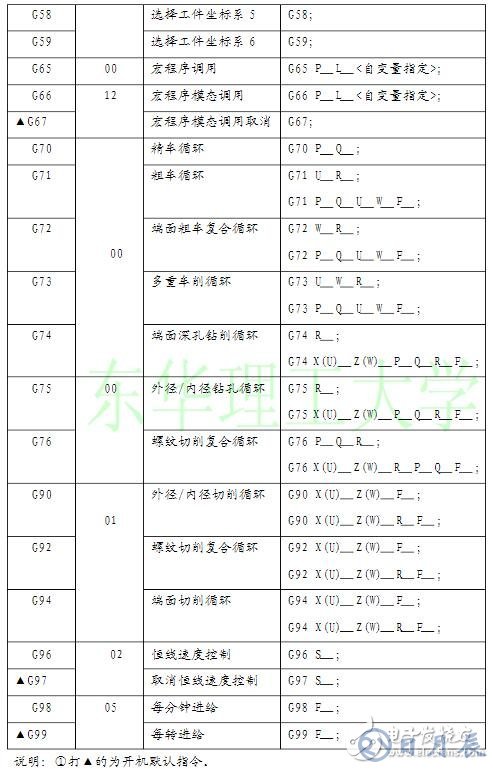

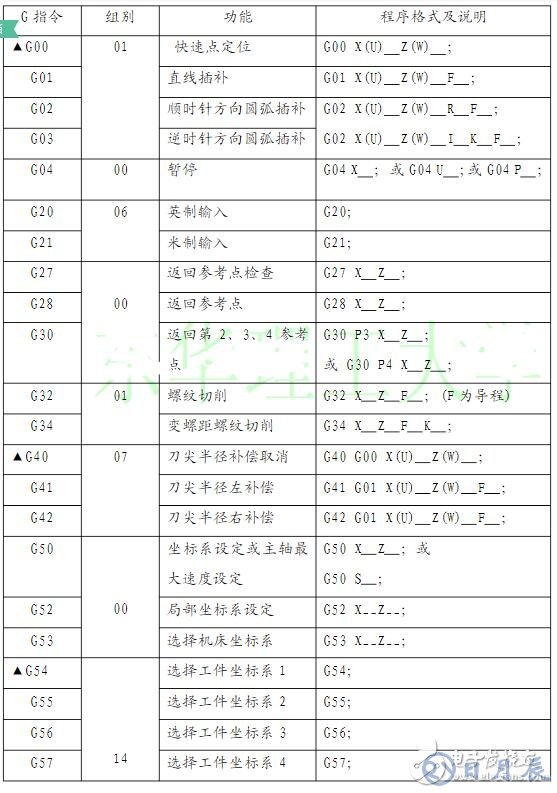

　　表1-3 FANUC系統常用準備功能一覽表

　　說明：①打▲的為開機默認指令。

　　②00組G代碼都是非模態指令。

　　③不同組的G代碼能夠在同一程序段中指定。如果同一程序段中指定了同組G代碼，則最后指定的G代碼有效。

　　④G代碼按組號顯示，對于表中沒有列出的功能指令，請參閱有關廠家的編程說明書。

　　2．輔助功能指令

　　FANUC系統常用的輔助功能指令見表1-4

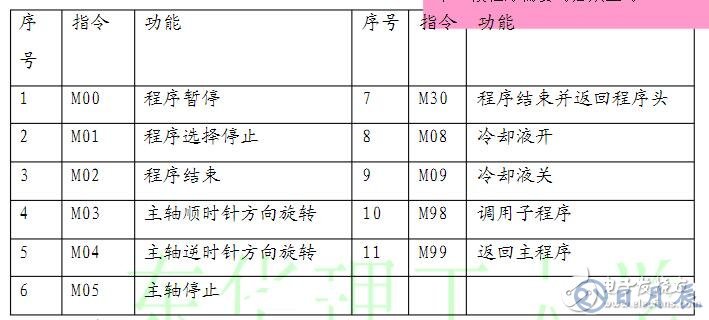

　　表1-4 常用M指令一覽表

　　3．其他功能指令

　　常用的其他功能指令有刀具功能指令、主軸轉速功能指令、進給功能指令，這些功能指令的應用，對簡化編程十分有利，將在后面的內容中詳細介紹。
