隨著時間的推移，科學技術的不斷發展，人們對時間計量的精度要求越來越高，應用越來越廣。怎樣讓時鐘更好的為人民服務，這就要求我們不斷設計出新型的電子時鐘。 

　　目前，電子時鐘已經廣泛應用于個人家庭、車站、碼頭、辦公室等公共場所，成為人們?nèi)粘Ｉ罨顒?dòng)中不可少的必須品。它不僅有基本的時間功能，還有定時功能，并且可擴展為定時對家電等電氣產品的自動控制，可以避免多種控制器的混淆，利用一個控制器對多路電器進行控制；可增加溫度傳感器，進行實時溫度顯示，進一步擴展為利用不同的溫度某些電氣產品進行自動控制；也可增加濕度傳感器，進行實時濕度顯示，以便對濕度進行控制，方便人們的生活。由于數字集成電路的發展和石英晶體振蕩器的廣泛使用，使的數字時鐘的精度遠遠超過老式鐘表，鐘表的數字化給人們的生產生活帶來了極大的方便，諸如整點提示、定時報警、定時廣播、自動啟閉路燈，定時開關烘箱等，所有這些，都是以鐘表數字化為基礎的。因此研究數字時鐘及其應用，有著非?，F(xiàn)實的意義。

　　簡易電子鬧鐘電路付線路板圖

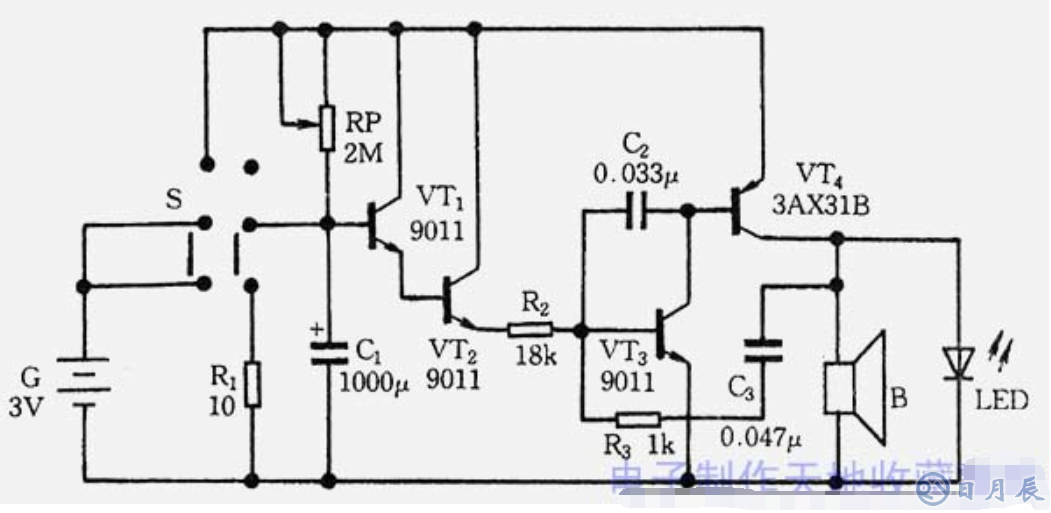

　　簡易電子鬧鐘的電路如圖所示，電路由電子延遲開關與振蕩器等兩大部分組成。

　　三極管VT1、VT2組成復合管，它與電阻RP及電容C1構成延遲電子開關電路，開機后，電源經電位器RP向電容Cl充電，當C1兩端電壓低于VT1基極的開門電平時，VT1與VT2均處于截止?fàn)顟B(tài)，由VT3與VT4組成的音頻振蕩器停振不工作，揚聲器B無聲。

　　隨著充電不斷進行，C1兩端電壓逐漸升高，當C1兩端電壓升至VT1基極的開門電平時，VT1、VT2就由原來的截止態轉變?yōu)閷?dǎo)通態，VT2的發射極電流就經電阻R2注入VT3的基極，使VT3、VT4構成的振蕩器立即起振，揚聲器B就發出響亮的“嘟”報信聲，喚你起床，同時LED發光顯示。

　　起床后，可以關閉電源開關，即將開關S拔向下方（即圖示位置），聲光信號即停止。同時電容C1儲存的電荷將通過電阻R1泄放，可為第二次開機作延遲準備。R1的阻值不能為零，否則放電電流過大，日久后易使開關接點燒壞。

　　電路的延遲時間主要由Rp與C1的充電時間常數決定，調節電位器Rp的阻值可以調整電路的定時時間，圖示數據可在一小時內連續可調。若想再加大延遲時間，可以增大Rp或C1的數值。

　　元器件選擇與制作

　　VT1—VT3可用9011、9013型等硅NPN三極管，β≥100；VT4要用3AX31B型等鍺PNP三極管，β≥50。LED可用普通紅色發光二極管。

　　Rp用小型旋軸線性電位器，其余電阻均用RTX—1／8W型碳膜電阻器。C1用CD11—10V型小體積電解電容器，C2、C3為CT4型獨石電容器。B用YD57—2型等8Ω小型電動揚聲器，S為2X2小型拔動式開關，電源G可用5號電池兩節。

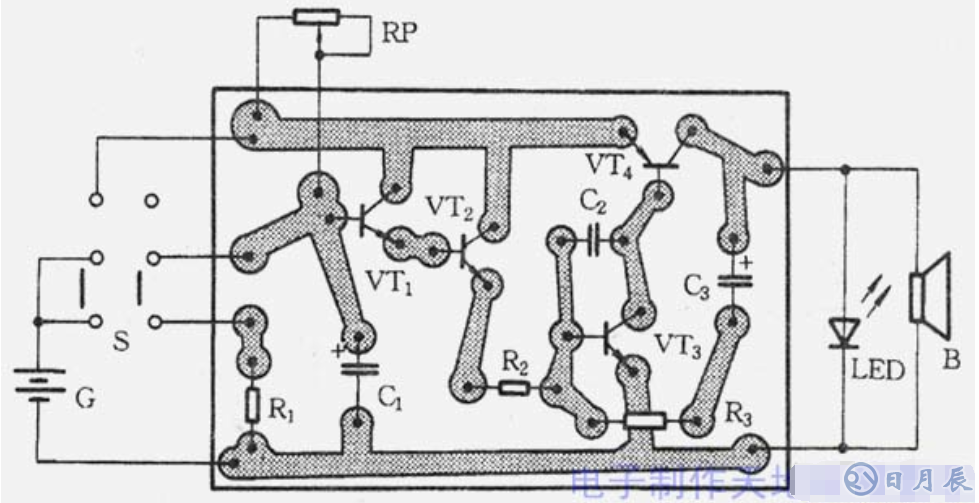

　　下圖是本機印制電路板圖，印制電路板尺寸為50mmX35mm。將安裝好的電路板裝人事先準備好的木制或塑料小盒里，RP旋軸伸出機盒并配上旋鈕與度盤，并在盒面適當部位開一小孔以便讓發光管LED從里面伸出。

　　這個電路只要接線無誤，一般不用調試就能正常工作。改變RP阻值可以調節定時時間，可以通過試驗測出定時時間，并標在RP的旋鈕度盤上。若嫌揚聲器B發聲的音調不好聽，可以增減電容C3的容量，改變叫聲音調，直至滿意為止。以后使用時，在午睡前，只要將RP旋至預定的定時時間上，將開關S拔向上方，預設時間一到電子鬧鐘就會發聲。平時不用時，只要將開關S拔向下方即可。
