本文主要是關于cd4001的相關介紹，并著重對cd4001定時電路原理進行了詳盡的闡述。

　　cd4001

　　CD4001，是四2輸入或非門?；蚍情T的邏輯關系特點是只有當輸入端全部為低電平時，輸出端為高電平狀態；在其余輸入情況下，輸出端為低電平狀態。為系統設計者提供了直接的或非功能，補充了已有的COS/MOS門系列，所有輸入和輸出經過緩沖，改善了輸入/輸出特性，使得由于負載容量的增加而引起的傳輸時間的變化降低到最小。

　　CD4001是四2輸入或非門?；蚍情T的邏輯關系特點是只有當輸入端全部為低電平時，輸出端為高電平狀態；在其余輸入情況下，輸出端為低電平狀態。

　　CD4001或非門為系統設計者提供了直接的或非功能，補充了已有的COS/MOS門系列，所有輸入和輸出經過緩沖，改善了輸入/輸出特性，使得由于負載容量的增加而引起的傳輸時間的變化降低到最小。

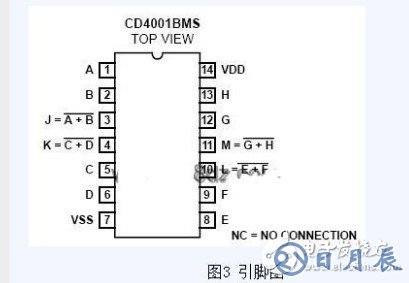

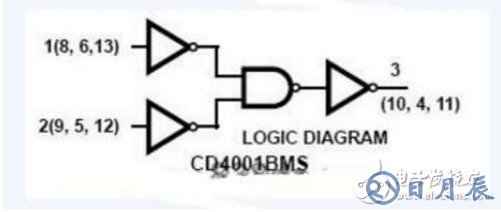

　　引腳功能

　　A~H 數據輸入端 VDD 正電源

　　J、K、L、M 數據輸出端 VSS 地

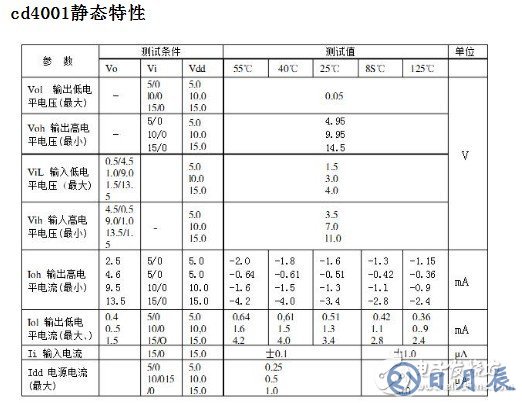

　　特性

　　1 高電壓型（20伏額定值）；

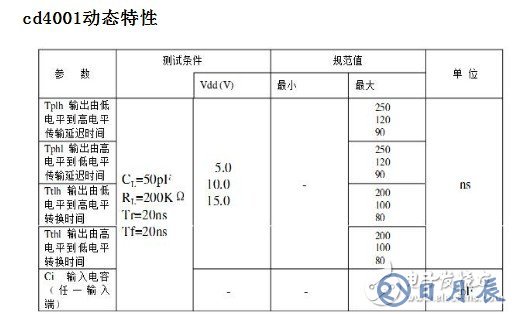

　　2 在CL=50pF，VDD=10V時，傳播延遲時間為60ns（標準值）；

　　3 緩沖的輸入和輸出；

　　4 標準堆成輸出特性；

　　5 在20V時，100%測試最大靜態電流；

　　6 5V、10V和15V參數額定值；

　　7 噪聲邊界（全溫度范圍）：

　　在VDD=5V時為1V；

　　在VDD=10V時為2V；

　　在VDD=15V時為2.5V。

　　門電路

　　門電路是數字集成電路的基本形式之一，它既可以單獨使用，也可以組成具有其他邏輯功能的電路，應用十分廣泛。常用的門電路在邏輯功能上有與門、或門、與非門、或非門、非門、與或非門、異或門等幾種。

　　cd4001定時電路原理

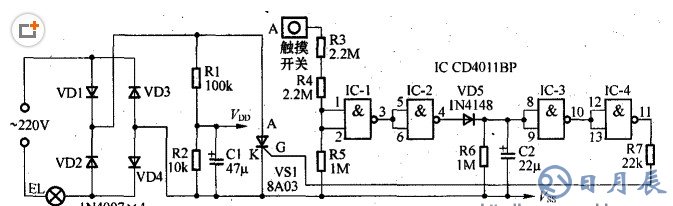

　　圖中為觸摸延時開關實驗電路。它由整流二極管VD1～VD4組成全波橋式整流電路，作為集成電路工作電源，四2輸入端與非門4011、單向晶閘管VS1等組成觸摸開關電路。全波橋式整流電路輸出高達200V脈動直流電，經過電阻器R1、R2分壓，并通過電容器C1濾波，輸出約13V的直流電，作為IC工作電源。在照明燈EL亮?xí)r，4011（點擊查看：CD4011中文資料（功能，真值表，引腳圖及電氣參數））穩態工作總電流不到20μA，燈熄滅時401l電流（用50μA量程）幾乎無法測出，足見CMOS集成電路的低功耗。此外，在照明燈EL點亮?xí)r，R2分壓降至2V，4011仍能工作，這就是選用CMOS數字集成電路的原因。

　　當用手觸摸金屬片A端時，通過降壓電阻器R3、R4將感應交流電信號加在IC—1輸入端，在交流電正半周時，IC-1的l、2腳為高電平，其輸出端下跌為低電平，與之相連IC-2輸出端4腳上升為高電平，通過開關二極管VD5向定時電容器C2充電，使得IC-3輸入端上升到高電平，其輸出端10腳為低電平，IC-4輸出端11腳為高電平，通過電阻器R7加在單向晶閘管控制電極G上，觸發VS1導通，負載照明燈EL點亮。當C2充電電荷通過定時電阻器R6逐漸放電，使電壓下降到低于CMOS門開啟電壓時，IC-3輸出端上升為高電平，IC-4輸出端為低電平，單向晶閘管阻斷，EL熄滅。當R6為1MΩ、C2為10μF時，觸摸開關控制延時約17s，C2換成22μF時，延時增加一倍，C2為47μF延時已綽綽有余。

　　在觸摸開關電路中，R5為下拉電阻器，盡管其電阻值為1MΩ，但與非門IC-1輸入端為低電平，說明CMOS數字集成電路輸入阻抗非常高。四2輸入端與非門4011剩余的輸入端不能懸空，采用并接方式，當作非門使用。IC也可選用四2輸入端或非門4001
