    ROHM開發出耐壓高達80V、輸出電流達5A的電源IC“
  • ROHM開發出耐壓高達80V、輸出電流達5A的電源IC“
  •   發布日期: 2021-06-24  瀏覽次數: 1,332

    ~支持大功率,有助于5G通信基站和FA設備等先進工業設備實現更高的可靠性和性能~





    近年來,在以5G通信基站和FA設備為首的先進工業設備中,越來越多地配備了融和AIIoT技術的新功能。隨之而來的是對所使用的電源IC提出了越來越高的要求:不僅要小型高效,還要具有高耐壓性能,以確保即使受到雷電等引起的突發性浪涌電壓*2也不會損壞;而且還要能支持大電流,以使眾多功能工作。

    ROHM利用先進的電源系統工藝和垂直統合型生產體制,為工業設備市場開發出眾多電源IC產品,這些產品不僅特性出色,而且還很注重可靠性和長期穩定供應。此次,ROHM又面向先進的工業設備領域,開發出高耐壓和大電流性能兼?zhèn)涞腄C/DC轉換器IC。

    新產品是非隔離型*3DC/DC轉換器IC,利用ROHM擅長的模擬設計技術開發而成,采用電源系統的BiCDMOS高耐壓工藝,可提供先進工業設備所需的電源功能。

    “BD9G500EFJ-LA”適用于48V電源系統,具有業內超高的80V耐壓,同時由于其內置MOSFET,可實現同類產品中高達5A的輸出電流,且支持大功率,從而有助于5G通信基站和充電樁等設備實現更高可靠性和性能。而“BD9F500QUZ”則適用于24V電源系統,采用小型薄型封裝(3.0mm×3.0mm×0.4mm),雖然小巧卻實現了39V的耐壓和5A的輸出電流,有助于以FA設備為首的眾多先進工業設備實現更高性能和更小體積。

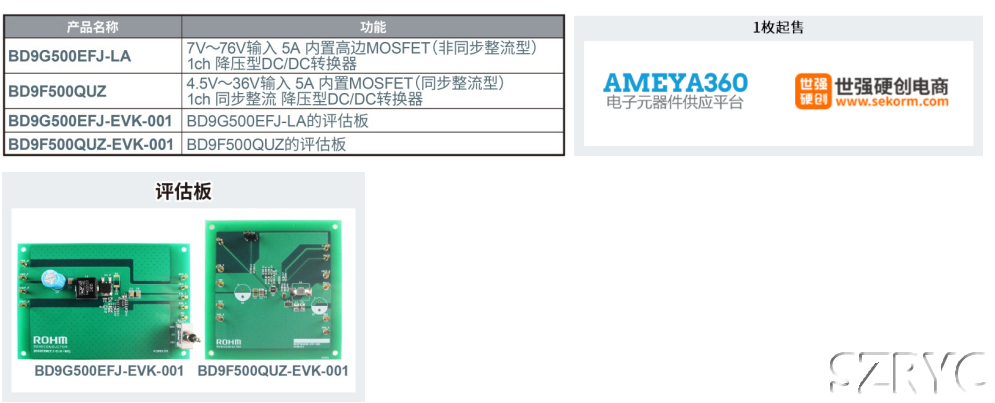

    新產品已于2021年5月開始暫以月產10萬個的規模投入量產(樣品價格 500日元/個,不含稅)。新產品和評估板“BD9G500EFJ-EVK-001”和“BD9F500QUZ-EVK-001”已經開始通過電商進行銷售,從AMEYA360、SEKORM等電商平臺均可購買。

    今后,ROHM將充分利用模擬設計技術優勢繼續開發高性能、高可靠性的產品,持續為工業設備的節能、小型化和安全性貢獻力量。

    <新產品特點>

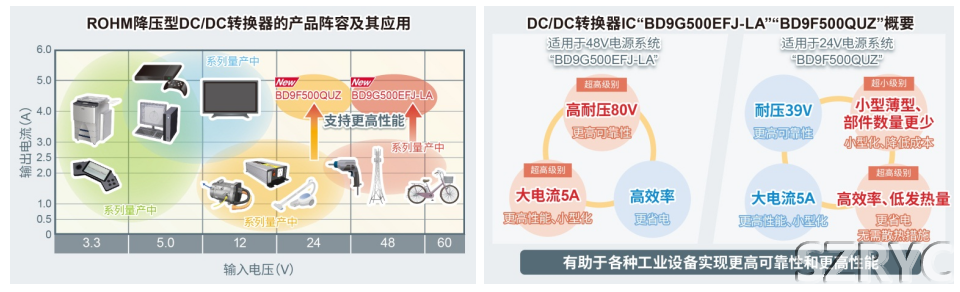

    這兩款新產品采用電源系統中的BiCDMOS高耐壓工藝,并利用ROHM擅長的模擬設計技術開發而成,是內置MOSFET的非隔離型DC/DC轉換器IC。新產品具備以下特點,有助于先進工業設備實現更高可靠性、更高性能和進一步小型化。

    n非常適用于48V電源系統的“BD9G500EFJ-LA”

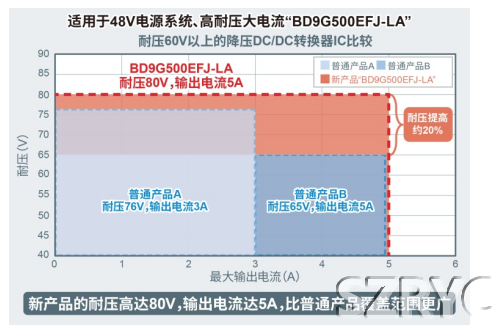

    1.實現業內超高的80V耐壓性能,安全工作范圍更寬

    BD9G500EFJ-LA采用BiCDMOS高耐壓工藝,在內置高邊MOSFET(非同步整流型*4)的非隔離型DC/DC轉換器IC中,實現了業內超高的80V耐壓等級,從而可以使安全工作范圍更寬。與同等輸出電流的普通產品相比,耐壓成功地提高了約20%,不僅在5G通信基站和服務器等的48V主電源系統中,而且在電池日益大型化的電動自行車和電動工具的60V電源系統中,都擁有足夠的余量應對突發性的浪涌電壓,因此有助于提高應用產品的可靠性。

    2.實現業內超高的5A輸出電流,有助于先進工業設備進一步提高性能并縮小體積

    BD9G500EFJ-LA不僅具有80V的高耐壓性能,而且還實現了在耐壓60V以上的DC/DC轉換器IC中超高的5A最大輸出電流。非常有助于實現旨在通過安裝AI和IoT功能來提高性能的工業設備,以及配備更多功能的設備的小型化。另外,通過內置低損耗MOSFET,雖為非同步整流,卻仍可在2A至5A很寬的輸出電流范圍內實現高達85%的功率轉換效率,更加節能。

    非常適用于24V電源系統的“BD9F500QUZ”

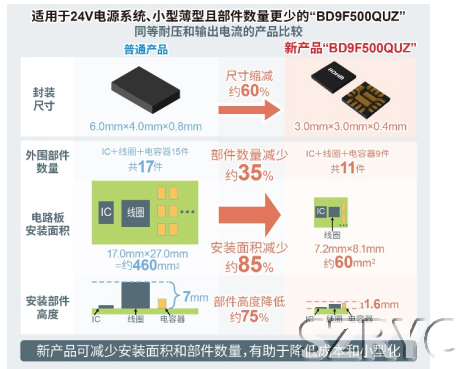

    1.通過節省安裝面積和削減部件數量,有助于應用產品降低成本并更加小型化

    BD9F500QUZ是內置MOSFET(同步整流型*4)的非隔離型DC/DC轉換器IC,利用ROHM的模擬設計技術優勢,以小型封裝(3.0mm×3.0mm×0.4mm)實現了39V的耐壓和5A的輸出電流。與具有同等性能的普通產品(6.0mm×4.0mm×0.8mm)相比,尺寸減少約60%,而且還可以減少外圍部件的數量。不僅如此,利用高達2.2MHz的高速開關性能,即使使用1.5µH的小型線圈也能實現穩定工作,可節省在電路板上的安裝面積并可降低高度,從而有助于PLC和逆變器等各種FA設備的主電源系統的24V線應用降低部件成本并實現小型化。

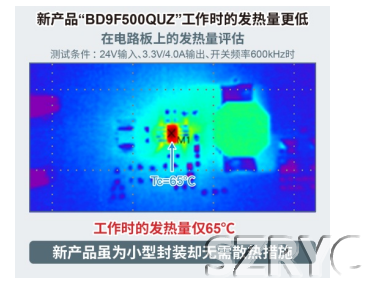

    2.高效率和低發熱量運行,有助于提高可靠性

    BD9F500QUZ雖然采用的是不利于散熱的小型封裝,而且還支持高速開關,但仍然能夠以很低的發熱量工作。在具有同等功能的小尺寸產品中,IC溫度接近100℃,因此需要采取散熱措施(通過外置散熱器和MOSFET來分散熱量),而ROHM新產品的工作效率高達90%(輸出電流為3A時),并采用散熱性能出色的封裝,工作時的發熱溫度僅為65℃左右,因此客戶無需采取散熱措施,從而有助于提高應用的可靠性。

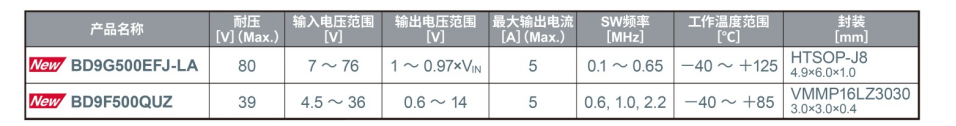

    <新產品DC/DC轉換器IC的主要特性>

    <應用示例>

    ●適用于48V電源系統的“BD9G500EFJ-LA”

    • 需要48V級電源輸入的5G通信基站的功率放大器、充電樁、服務器等
    • 需要60V/48V級電源輸入的電動自行車、電動工具等
    • 浪涌電壓較大的電機應用(吸塵器和洗衣機等白色家電)

    ●適用于24V電源系統的“BD9F500QUZ”

    • 需要24V級電源輸入的包括PLC和逆變器在內的各種FA設備、監視攝像頭等
    • 用于各種工業設備中的FPGA和SoC等低電壓工作控制系統的電源

    <電商銷售信息>

    起售時間: 2021年5月起

    電商平臺: AMEYA360, SEKORM

    <術語解說>

    *1)  DC/DC轉換器

    電源IC的一種,將直流(DC)電壓轉換為直流電壓。通常包括降壓(使電壓下降)和升壓(使電壓上升)兩種。

    *2)  浪涌電壓

    受到雷電和電機啟動等來自IC外部的力而產生的突發大電壓。

    *3)  隔離型和非隔離型

    隔離型是采取了防觸電措施的產品。非隔離型設置于隔離型的后段,在小型化和高效化方面更具優勢。

    *4)  非同步整流和同步整流

    兩者均為DC/DC轉換器的輸出控制方式。非同步整流由一個MOSFET(晶體管)和一個二極管組成,同步整流則由兩個MOSFET組成。同步整流比非同步整流更難控制,但在功率轉換效率方面更具優勢。
