單端反激式變換器是在(BUCK-BOOST)電路基礎上變換過來的，是一種輸出電壓既可低于也可高于輸入電壓的單管隔離變換器，其輸出電壓的極性與輸入電壓相反，因此稱其為Flyback——反激式變換器，對于反激電源，小功率的效率比較難做上去，大功率相對來說會容易一些，根據經驗，一般100W的反激電源效率做到85%以上算不錯!

關鍵詞：反激電源;

01電路結構圖

如圖1-1所示，是單端反激電源的基本結構圖：

圖1-1 反激電源結構圖

圖1-1電路圖工作特點是當開關管VT1導通時，將電源的能量存儲在變壓器中，即變壓器的一次側電感Lp存儲能量，當開關管VT1截止時，將導通期間存儲的能量傳遞給二次側負載，因此存在能量從一次側到二次側的傳遞。

02工作原理

反激式開關電源的工作過程分為兩個階段：開關管VT1的ON期間和OFF期間。

ON期間：

變壓器T初次繞組Np有電流Ip，并將能量存儲在其中，初次繞組能量值為：

由于初級繞組與次級繞組的極性相反，此時次級輸入整流二極管VD1反向偏壓截止了，所以在開關管VT1的ON期間，無能量傳送到負載。

初級電流上升斜率為：

次級二極管承受反向電壓：

其中n為變壓器變比，為：

設變壓器在t=Ton時，導通時間結束，一次電流從一個最小值ipmin開始線性增長到ipmax，則一次側電流的表達式為：

在Ton期間，根據電磁感應定律，可以計算磁通的增加量為：

OFF期間：

在開關管VT1關斷的時間內，變壓器原邊繞組Np將產生一反向反電動勢，此時輸出整流二極管VD1正向?qū)?，?fù)載有電流I流通，二極管就導通了，此時次級繞組的電流斜率為：

開關管VT1上的電壓為：

當t=Ts時，即截止期間OFF結束時下降到最小值Ismin，其值為：

在開關管截止期間，變壓器同時完成了去磁的作用，磁通量線性減小了，截止期間OFF內，減小的值為：

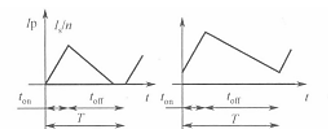

圖1-2為次級繞組等效電流波形：

圖1-2 次級電流波形

總結：

根據磁通平衡原理，增加的磁通等于減小的磁通，即：

從式(1.11)即可求得輸出電壓關系式為：

開關管VT1承受的電壓為：

從式(1.13)可知開關管VT1關斷瞬間，其DS電壓會很高!!

整流二極管VD1截止時承受的電壓為：

輸出平均電流為：
