根據設計要求，在較寬的信號帶寬（0～10MHz）內，實現最大電壓增益≥60dB，且能夠連續調節增益或能夠以5dB步距預置增益是最大難點，也是設計的重點之一。另一難點是后級功率放大模塊在100Q負載上最大輸出電壓正弦波有效值Vo≥10V。由于帶寬低端為0Hz即直流信號，放大電路的零點漂移也是一個很難解決的問題。此外，在整個放大器的設計中，還需要考慮其成本。

1．?dāng)?shù)據處理和控制核心選擇

方案一：采用AT89S52+FPGA來實現信號增益控制、數據處理和人機界面控制等功能。由于本系統不涉及大量的數據存儲和復雜處理，F(xiàn)PGA的資源得不到充分利用，成本較高。

方案二：采用單片機實現整個系統的統一控制和數據處理。而單片機MSP430F449是一種16位超低功耗微處理器，具有豐富的片上外設和較強的運算能力，支持在線編程，使用十分方便，性價比高。故采用方案二。

2．信號增益控制及功率放大方案設計

方案一：采用三極管構成多級放大電路實現≥60dB的增益，并使用分立元件自行搭建后級功放。本方案成本低，但晶體管配對困難，電路設計復雜，增益的步進調節難以實現，工作點調試繁瑣，且電路穩定性差，容易產生自激現象。

方案二：采用集成芯片，如采用低噪聲、精密控制的可變增益放大器AD603作增益控制核心器件，采用高電壓輸出的寬帶運放完成功率輸出。

AD3603溫度穩定性高，其增益（dB）與控制電壓（V）成線性關系，使用D／A輸出控制電壓能實現精確數控。但成本較高。電路集成度高、設計簡潔，設計周期短。

綜上所述，采用方案二。

二、總體方案設計及系統方框圖

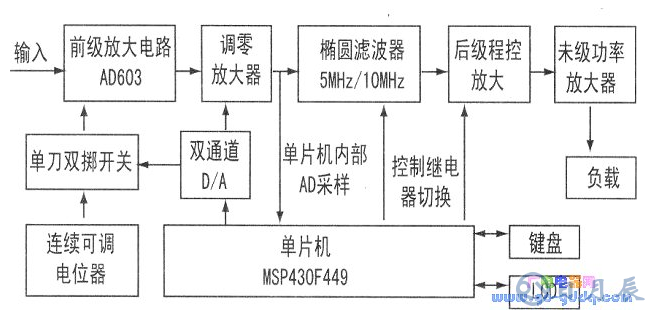

系統總體框圖如下圖所示。

總體方案描述：本系統輸入信號經過前級放大電路、后級程控放大和末級功率放大，實現了90dB的最大電壓增益。后級功率放大器使用高電壓輸出的寬帶運放，提高了輸出電壓有效值。采用單片機MSP430F449作為數據處理和控制核心。通過D／A轉換器調整AD603的控制電壓，程序控制調節增益，通過繼電器切換后級程控放大電路通道，實現了放大器增益×1，×10，×100……的控制功能。

通過繼電器切換兩路橢圓濾波器實現了通頻帶選擇。手動調節連續可調電位器，連續改變AD603的控制電壓，實現了增益連續調節功能。

零點漂移問題。放大器零漂、失調主要由AD603輸入端產生，每當調節AD603不同的增益時，輸出的直流偏離電壓也不同。本系統在每次測試前先將AD603輸入短路，用MSP430F449內部ADC對調零放大器輸出電壓采樣，利用單片機和數字算法控制D/A轉換器輸出對應的調節電壓，控制調零放大器輸出為零。這樣既抑制了直流零點漂移，又實現了自動調零校準功能。
