一問：為什么垂直縫隙，水平輻射大，是什么原理？

答：這個與天線的方向性有關。具體可以參考下面相關縫隙天線的資料。

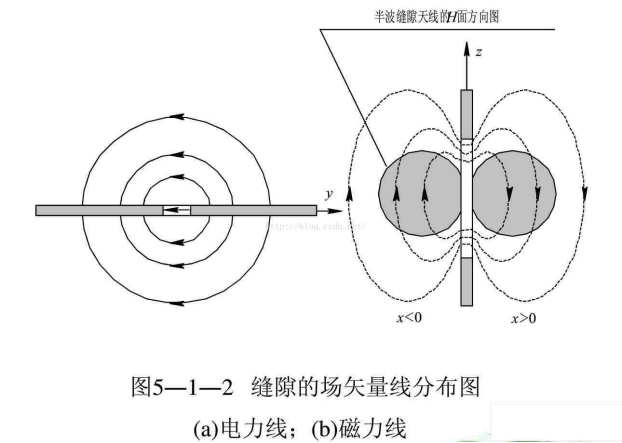

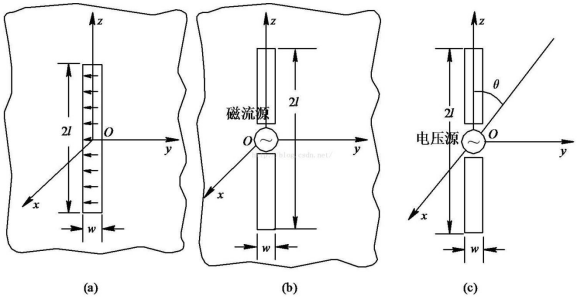

縫隙天線就是在波導面上開有縫隙，以用來輻射或接收電磁波的天線。在研究實際的縫隙天線之前，先討論在無限大和無限薄的理想導電平板上的縫隙——理想縫隙天線。理想縫隙天線的橫向尺寸遠小于波長，縱向尺寸通常為λ/2。?縫隙可用跨接在它窄邊上的傳輸線饋電，也可由波導或諧振腔饋電。這時，縫隙上激勵有射頻電磁場，并向空間輻射電磁波。

2）方向圖：

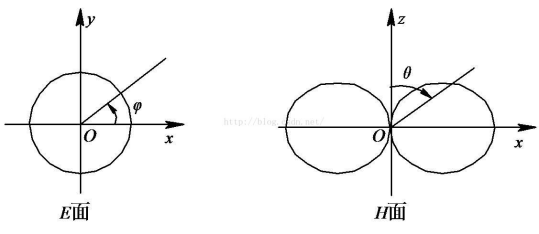

由于理想縫隙天線與板狀對稱振子具有對偶性。因此，根據對偶原理，理想縫隙天線的方向性函數與同長度的對稱振子的方向性函數在E面和H面是相互交換的，如下圖所示。

包含縫隙軸線的平面是H面，而垂直于縫隙軸線的平面是E面。因此，垂直縫隙（縫隙軸線在垂直方向）是水平極化的，水平縫隙是垂直極化的 。如下圖：

二問：做ESD測試的時候，直接打鋼板，機器卡死了，與環境有關嗎？怎么確認測試環境是OK的？

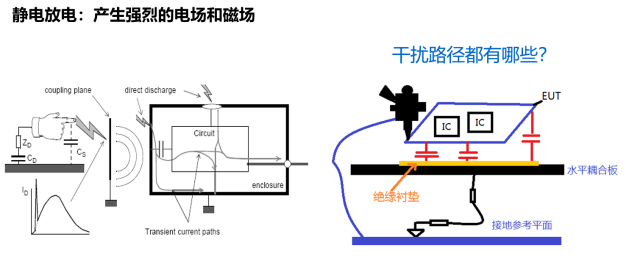

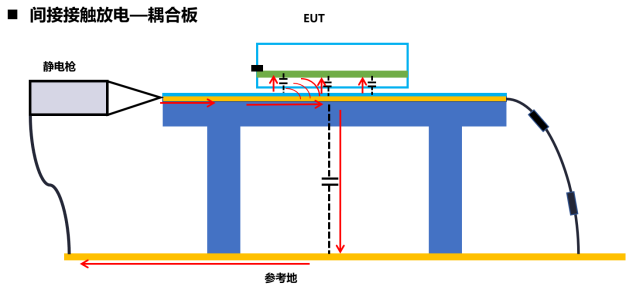

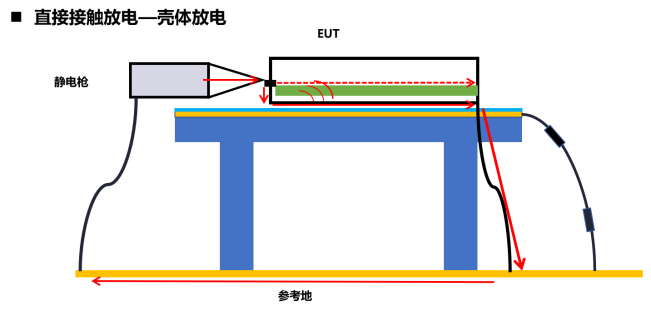

答：ESD測試屬于直接放電或者間接放電測試，產生干擾的主要是由于在靜電泄放過程中形成的靜電場，形成的干擾機理如下幾種情況：

分析和解決問題的思路參考如下：

接口保護----->接口增加TVS等防護器件；

減小地阻抗--->多層單板、增加地面積；

減小環路----->PCB設計走線對地環路減小，特別是復位信號、高速信號、電源走線等。

三問：我們使用頻譜儀時RBW與ⅤBW設置為多少才更容易找到干擾源？

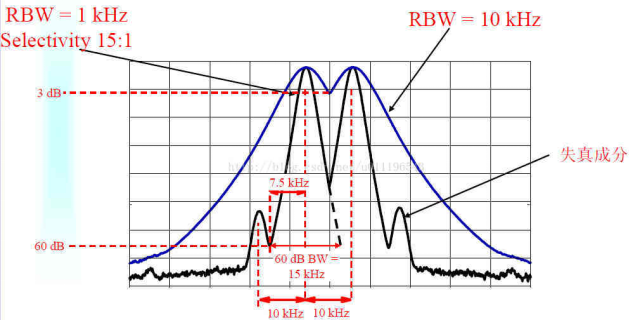

答：需要依據你實際的噪聲信號去設置，這個沒有標準答案，通用的RBW設置為幾百K左右。較寬的RBW較能充分地反應輸入信號頻譜的波形與振幅，但較低的RBW將能區別不同頻率的信號。也就是說RBW代表兩個不同頻率的信號能夠被清楚的分辨出來的最低帶寬差異，兩個不同頻率的信號帶寬如低于頻譜分析儀的RBW，此時該兩信號將重迭，難以分辨，較低的RBW固然有助于不同頻率信號的分辨與量測，低的RBW將濾除較高頻率的信號成份，導致信號顯示時產生失真，失真值與設定的RBW密切相關，較高的RBW固然有助于寬帶帶信號的偵測，將增加噪聲底層值(Noise Floor)，降低量測靈敏度，對于偵測低強度的信號易產生阻礙。下面這幅圖解釋了不同RBW對靈敏度的影響。
