快恢復二極管的內部結構

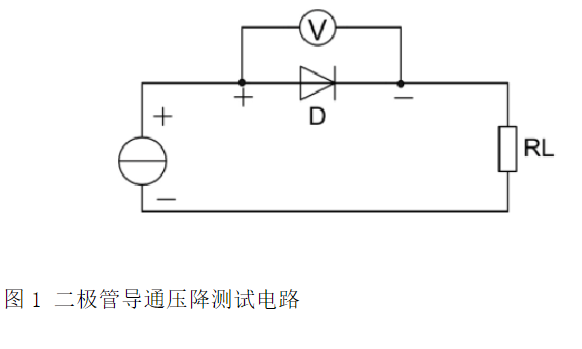

與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高

通常，5~20A的快恢復二極管管采用TO–220FP塑料封裝，20A以上的大功率快恢復二極管采用頂部帶金屬散熱片的TO–3P塑料封裝，5A以下的快恢復二極管則采用DO–41、DO–15或DO–27等規格塑料封裝。

采用TO–220或TO–3P封裝的大功率快恢復二極管，有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰。

1、快恢復二極管在繼電器方面的應用

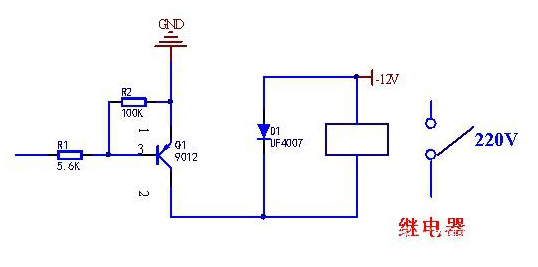

如下圖，在繼電器兩端并聯一個UF4007，它的反向重復峰值電壓1000V、正向浪涌電流30A。繼電器線圈是可以儲存能量的，一旦線圈斷電，它兩端就會產生很大的反向電動勢，如果在線圈兩端并聯一個快恢復二極管，使它產生一個回路，電動勢通過這個回路使線圈儲存的能量泄放。

2、快恢復二極管在IGBT開關管的應用

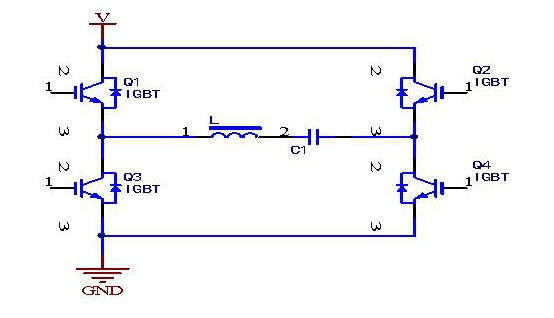

如下圖是電磁爐全橋控制的LC振蕩電路，Q1-Q4相互導通，在導通-關斷過程中，會產生能量，這個二極管經常被稱為寄生二極管或者續流二極管，IGBT作為開關用時候一般電壓達到上千伏，因此肖特基二極管不適合。

3、快恢復二極管在BOOST升壓等開關電源應用

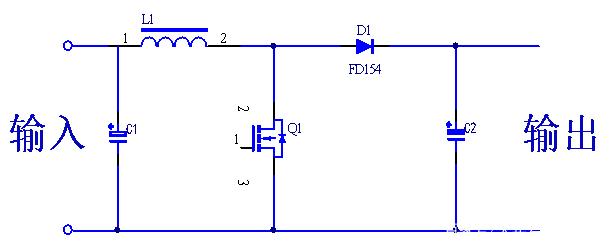

1）如下圖是BOOST升壓電路，F(xiàn)R154為400V/1.5A快恢復二極管，起到防止電流倒灌作用

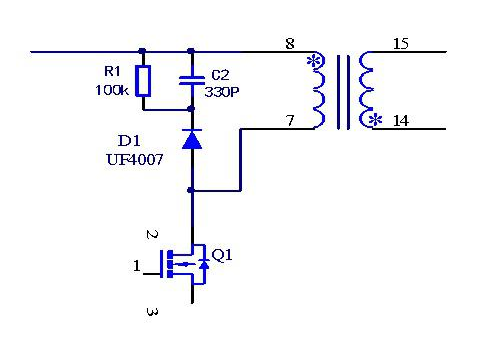

2）在RCD等鉗位吸收回路應用，如下圖D1/UF4007與R1、C2組成吸收回路

4、快恢復二極管在數字弧焊電源電路中應用

圖13-12所示是數字弧焊電源電路中的變壓整流濾波電路， R6622-17電路中的VD1和VD2是快恢復二極管，它們構成高頻全波整電路。電路中的Rl和Cl、R2和C2構成兩只二極管的保護電路，Ll是濾波電感。;;;;;;;;;;;;;;;;;;?

5、快恢復二極管在逆變電源中應用

在逆變電源中的輸出部分，需要高頻快恢復的整流二極管來整流，在PFC斬波電路部分也有快恢復二極管來做續流二極管保護核心元件。

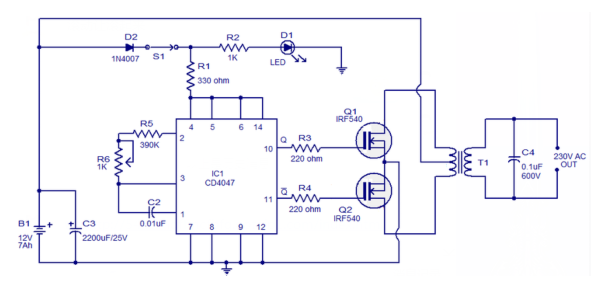

圖為常見的逆變電路圖，D2為常用的快恢復二極管。

將直流電變換成交流電稱之為DC/AC變換，也就是通常所說的“逆變”。在某些特殊場合，例如衛星、飛機、艦船、潛艇等沒有工頻交流電源（50或60Hz），僅有蓄電池或太陽能電池可供使用，這些都是直流電源，當需要由這種電源向交流負載供電時，便需要DC/AC變換。此外，工頻交流電對某些負載來說并不適用，例如飛機或相關的地面設備使用400 Hz交流電，感應加熱需要使用中頻或高頻交流電，感應電動機變頻調速需要在一定范圍內可以任意變頻、變壓的交流電等。在有工頻交流電源的情況下，先將工頻交流電變成直流電，再經過逆變器變成所需頻率和電壓的交流電，這些應用都需要DC/AC變換技術。
