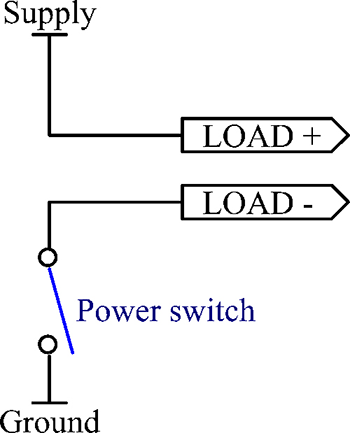

電源開關有三種基本類型。第一個稱為低邊開關，因?yàn)樵撻_關將負載接地。

圖 1.低邊電源開關

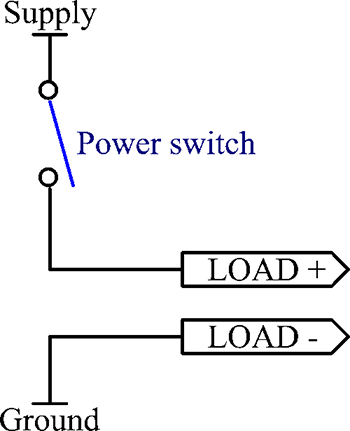

或者，可以將開關放置在電源軌中，該電源軌稱為高邊開關。

圖 2.高邊電源開關

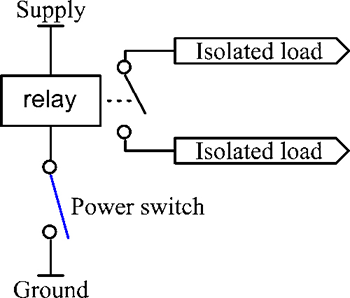

最后，還有一種帶有可隔離電源開關的機械繼電器方法。繼電器可用于控制需要電氣隔離的負載，因?yàn)樨?fù)載與控制器不共享公共接地電位。它們通常用于切換高電流和電壓。繼電器在出現短期電流和電壓尖峰時也非常堅固。

圖 3.可隔離電源開關

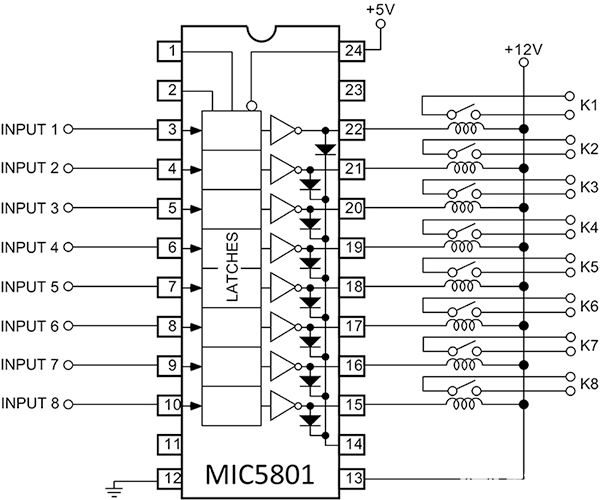

自 20 世紀 70 年代以來，集成式低邊電源開關一直用于點陣引腳驅動器和繼電器/螺線管驅動器等應用。圖 1 中所示的MIC5801包括鎖存器并集成了 8 個驅動輸出。鎖存器允許在相同的八條輸入線路上多路復用多個 MIC5801，每個 MIC5801 在其輸出需要更新時單獨進行選通。

圖 4.MIC5801 可鎖存低邊驅動器

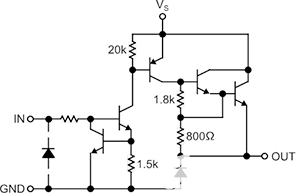

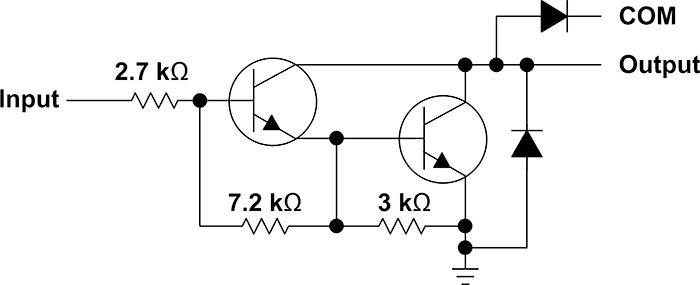

MIC5801的輸出級如圖5所示。它是一個達林頓負-正-負 （NPN） 級，具有二極管保護功能，可防止低于地電位或高于負載電源的電壓瞬變。使用分立元件很容易復制，但使用集成電路（IC）可以節省空間和成本。

圖 5.低邊驅動器輸出級

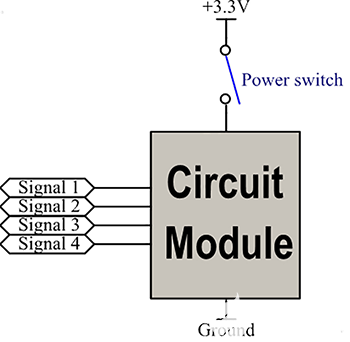

衛星通常受到功率限制，由太陽能和電池混合供電。因此，未使用的系統在不使用時會斷電。電源開關通常為高端，因?yàn)檩斎牒洼敵龆紖⒖加诘仉娢唬⑶也粩嚅_接地更簡單。此外，空間系統通常需要冗余，如圖6所示的系統可能必須允許3.3V電源從死電源切換到工作電源。此外，模塊本身可能需要在發生故障時斷開電氣連接，以避免消耗不必要的電源。

圖 6.高邊電源切換到模塊

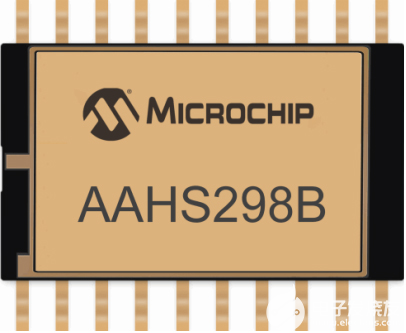

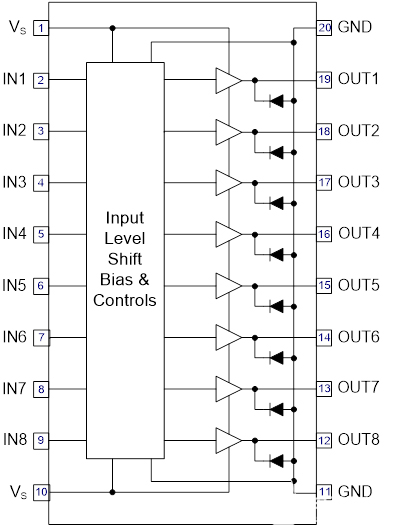

AAHS298B 是一款用于空間的八通道高邊電源開關，通過設計實現抗輻射。這意味著從設計的初始階段開始，我們就使用經過證明具有輻射容限的特殊工藝、設備和設計技術。AAHS298B 包含 8 個獨立的 700 mA 電源開關，采用 10V 至 75V 范圍內的通用電源工作（圖 7）。

圖 7.二硫化彈性體298B

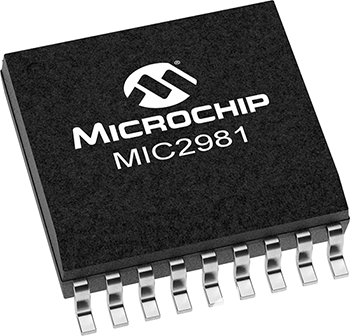

以下是商用高邊驅動器 MIC2981 與 AAHS298B 的比較。與前面討論的 MIC5801 低邊驅動器一樣，這些都是簡單的部件。AAHS298B 采用密封陶瓷小外形 （SO） 封裝，這是大多數空間應用所必需的。它仍然提供與商用塑料 SO 封裝相同的 1.27mm 引腳間距。

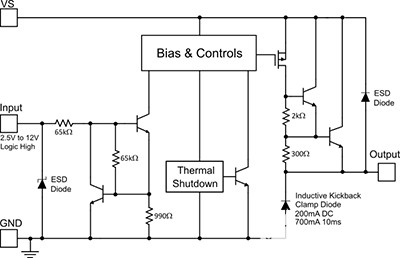

The AAHS298B includes more protection around the input and output and has thermal shutdown, but there's no over-current protection. Instead, the AAHS298B is designed to fuse (as in open) an output's bond wire to fail-safe open?if?overloaded long enough. This could occur during a catastrophic event such as a short circuit fault.

圖 8.MIC2981 高邊驅動器與 AAHS298B 的比較

災難性事件可能是短期的，也可能是自我修復的，需要再次通電?；蛘?，AAHS298B 輸出本身可能出現故障。無論哪種方式，電源開關都需要冗余，這意味著在發生故障時為負載供電的備用方式。

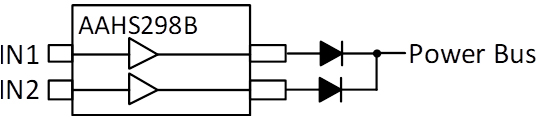

提供冗余電源開關的經典方法是使用冗余電源開關，即兩個而不是一個，并通過二極管組合其輸出（圖 9）。

圖 9.通過二極管進行冗余電源切換

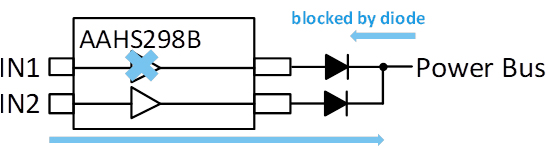

二極管可防止電源總線通過損壞的驅動器反向驅動。例如，假設頂部驅動器損壞，其輸出可能短路至地。通過底部驅動器的路徑，冗余路徑，到電源總線輸出是正常的。頂部二極管反向偏置，可防止損壞的頂部驅動器拉下電源總線（圖 10）。

圖 10.驅動程序故障阻止

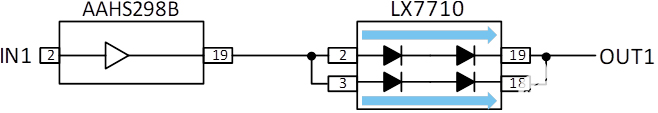

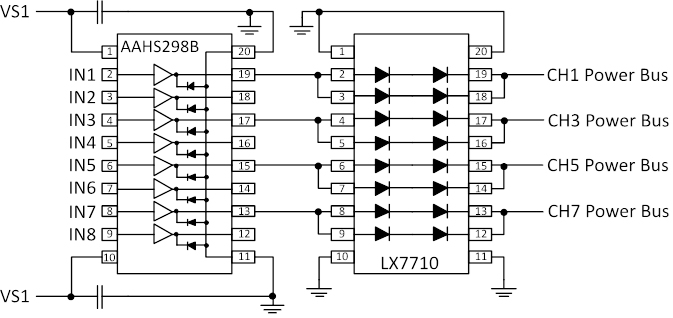

還有另一個故障需要考慮，即導致開路或短路的二極管故障。這就是我們的LX7710輻射硬化設計八對二極管陣列的目的。LX7710 采用與 AAHS298B 相同的密封封裝。所有二極管的額定電流均為700 mA，與AAHS298B輸出相匹配。二極管成對串聯，如圖11所示，通常并聯使用為兩對。

圖 11.AAHS298B 與 LX7710 一起使用

每組四個二極管僅取代圖9和圖10中的一個二極管。冗余需要四個二極管。考慮單個驅動程序，如圖 12 所示。在正常工作時，電流流過兩對二極管。

圖 12.冗余二極管 — 正常電流

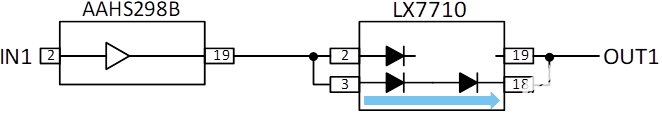

如果一個二極管未能開路，則仍然有一條通過其余雙二極管的良好路徑（圖13）。

圖 13.冗余二極管 — 電流流經一個開路二極管

如果二極管短路，電流仍將通過該對，一些電流也會通過頂部對，具體取決于每條路徑上的壓降。

圖 14.冗余二極管 — 電流通過一個短路二極管流

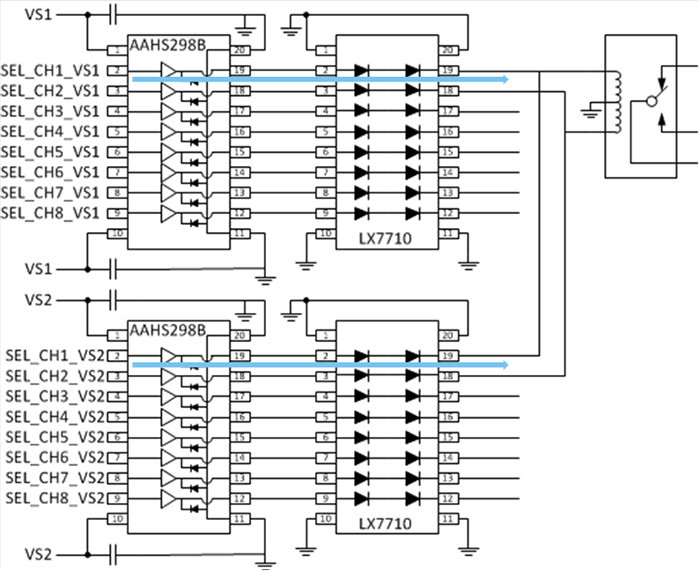

圖15顯示了一個冗余設置，其中包括功率驅動器，因此兩個AAHS298B通過二極管驅動相同的八個負載。例如，要打開CH1輸出，請SEL_CH1_VS1或SEL_CH1_VS2高，或同時將兩者都調高。二極管 ORing 可防止從一個通道反向驅動到另一個通道。二極管陣列使用兩個串聯，因此，如果一個二極管短路，其余二極管仍可用作阻塞器件。因此，這種架構可防止單點故障，因?yàn)槿绻粋€(gè)二極管或一個驅動器發生故障，繼電器將被驅動。

圖 15.完全冗余驅動程序

第一篇介紹簡單電源開關的博客文章到此結束。希望您現在了解什么是電源開關，為什么以及在哪里使用它們，并熟悉冗余電源開關的架構。第二篇博客文章將介紹 LX7712 和 LX7714 電源開關，其中包括帶定時器的自動故障處理、電流限制、電流遙測和壓擺率控制等功能。
