三極管常用的兩種用途：

1.數字電路中 開關管 工作在截止區和飽和區。

2.模擬電路中 放大管 工作在放大區。

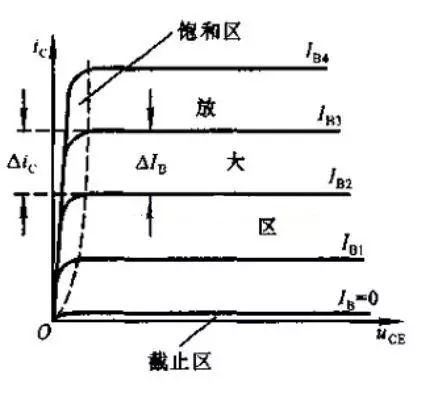

1.2 三極管的輸出特性曲線

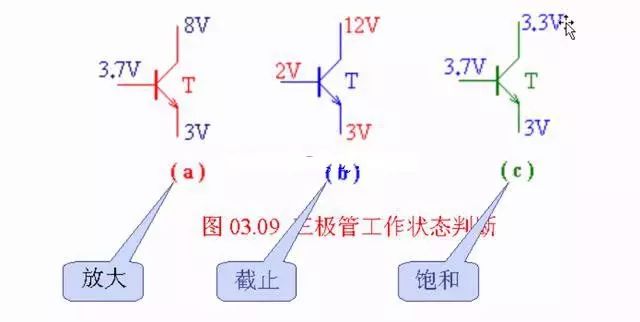

1.3 三極管工作區的判斷

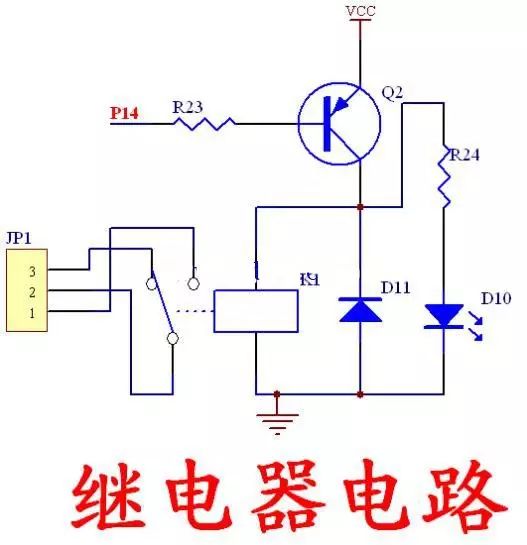

2. 繼電器驅動電路

2.2 續流二極管

在三極管截止的瞬間，由于線圈中的電流不能突變?yōu)榱悖^電器線圈兩端會產生一個較高電壓的感應電動勢，線圈產生的感應電動勢則可以通過二極管IN4148釋放，從而保護了三極管免被擊穿，也消除了感應電動勢對其他電路的干擾，這就是二極管D11的保護作用。
