1. 工作原理

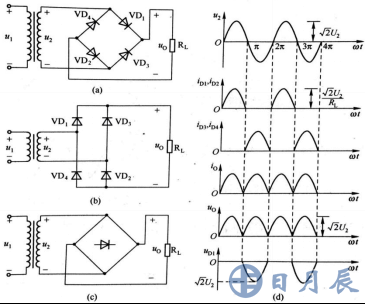

  針對全波整流電路的缺點，產生了橋式整流電路，如圖1(a)所示。圖中的整流二極管VD₁~VD₄接成橋路，因此得名。

  在電源變壓器副邊電壓u₂的正半周，整流管VD₁、VD₂導通，電流經過VD₁、R_L、VD₂，在負載R_L上產生上正、下負的單向脈動電壓，此時VD₃、VD₄因承受反向電壓而截止；在u₂的負半周，整流管VD₃、VD₄導通，電流經過VD₃、R_L、VD₄，在R_L上也產生上正、下負的單向脈動電壓，此時VD₁、VD₂因承受反向電壓而截止。這樣，在u₂的整個周期內，R_L上均能得到直流脈動電壓，這與全波整流電路一樣。它與全波整流電路不同之處是，每個半周都有兩個二極管導通，且由于變壓器副邊只有一個繞組，因而每個二極管截止時所承受的反向電壓為u₂，僅是全波整流電路的一半。所有波形如圖1(d)所示。橋式整流電路還可以有其他的畫法，如圖1(b)、(c)所示。





  2. 輸出電壓及輸出電流的平均值

  若設整流二極管VD₁～VD₄為理想二極管，并忽略變壓器內阻，橋式整流輸出直流脈動電壓u_O的平均值U_O(AV)為

    (1)

  輸出平均電流I_O(AV)為



  3. 二極管的極限參數選擇

  1)最大整流平均電流I_F

  在橋式整流電路中，每個二極管只在半個周期導通，因而流過每個二極管的平均電流僅為輸出平均電流的一半，即

  應選擇整流二極管的最大整流平均電流l_F>I_D(AV)。

  2)最高反向工作電壓U_R

  在橋式整流電路中，截止的二極管承受的反向電壓就是u₂電壓，而承受的最大反向電壓U_RM為



  應選擇整流二極管最高反向工作電壓U_R>U_RM。

  綜上所述，在u₂相同的情況下，單相橋式整流電路輸出電壓平均值及其脈動成分和全波整流電路一樣，而二極管承受的最大反向電壓與半波整流電路相同，并節省電源變壓器一個副邊繞組。
