電動正轉控制線路適用于電動機短時間運行控制，如果用作長時間運行控制極為不方便(需一致按住按鈕不放)。電動機長時間連續運行常采用如圖1所示的自鎖正轉控制線路。從圖1可以看出，該線路是在電動正轉控制線路的控制電路中多串接一個停止按鈕SB2，并在啟動按鈕SB1兩端并聯一個接觸器KM的常開輔助觸點(又稱自鎖觸點)而成的。自鎖正轉控制線路除了有長時間運行鎖定功能外，還能實現欠電壓和失電壓保護功能。

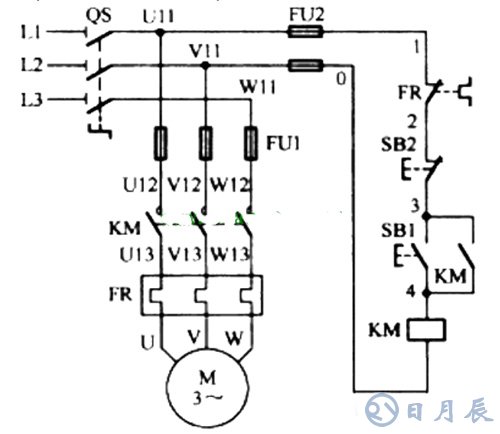

圖1自鎖正轉控制線路

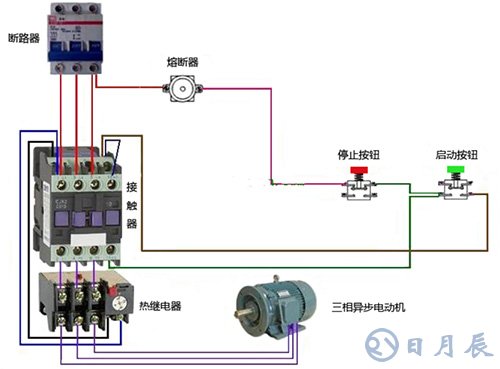

圖2三相異步電動機控制線路實物連接示意圖
