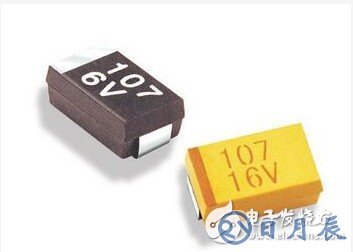

貼片鉭電容

貼片鉭電容作為電解電容器中的一類，廣泛應用于各類電子產品，特別是一些高密度組裝且內部空間狹小的產品，如手機、便攜式打印機等。貼片鉭電容使用金屬鉭(Ta)作為陽極材料，按陽極結構的不同又可分為箔式和鉭燒粉結式兩種。

優點

1.體積小

2.使用溫度范圍寬,耐高溫

3.壽命長,絕緣電阻高,漏電流小

4.容量誤差小

5.等效串聯電阻小(ESR),高頻性能好

缺點

1.耐電壓不夠高

2.電流小

3.價格高

貼片鉭電容的全稱是鉭電解電容，也屬于電解電容的一種，由于使用金屬鉭氧化物做介質，不需要像普通電解電容那樣使用電解液，另外，鉭電容不像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，所以本身幾乎沒有電感，但同時也限制了它的容量。此外，貼片鉭電容內部沒有電解液，很適合在高溫下工作。

雖然貼片鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻紋波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。導致貼片鉭電解電容爆炸的原因大致分為，正負極顛倒使用和電路中交流紋波過高而導致的爆炸，和在使用電壓合適的情況請，電路峰值輸出電流過大導致貼片電容爆炸，這兩種情況。有些客戶在不懂耐壓的情況下就會容易造成貼片鉭電解電容耐壓擊穿，輕則燒焦重則爆裂。

貼片鉭電容的壽命有多長

任何產品的使用都是有一定使用壽命的，尤其是對于電子產品中的諸多零配件來說，更是有一定的壽命限制。那么對于鉭電容的壽命來說，其長短是否一致呢？接下來就來詳細介紹一下其壽命的相關知識，讓大家找到精準的答案。


不同的生產廠商的貼片鉭電容的壽命因該生產廠商的壽命與價值觀不同而不同。歐美貼片鉭電容生產廠商（如CDE,EPCOS、RIFA等）所生產的貼片鉭電容的壽命均很長，而日本的貼片鉭電容生廠商則認為電子產品使用壽命或列新時間大約三年（26 280h）。如果平均溫度在35℃，1000h/85℃的貼片鉭電容的壽命就是30 000h，可以滿足三年的基本要求。

為了使工作在高溫環境中的電子設備能可靠地工作，像汽車發動機艙內的電子設備、大功率節能燈那樣環境下工作溫度非常高的應用中，采用2000h以下的貼片鉭電容將極大地制約這些電子產品的實際使用壽命，應該采用高工作溫度為125℃、140℃甚至是150/4000h的貼片鉭電容。

而歐美貼片鉭電容的壽命多在4000h以上，實際上對于汽車電子、大功率節能燈來說，1000h和2000h是遠遠不夠 的，因?yàn)?000h小時僅僅是41.7天，還不到一個半月，即使是2000h也還不到三個月。

從專業的角度來說，貼片鉭電容的壽命沒有必要過長，因此日本產的中小型貼片鉭電容的壽命多為1000h或2000h，4000h則為長壽命的。因此，經常會看到節能燈特別是大功率節能燈實際的使用壽命很短，大約半年到一年之間，甚至只能過一個夏天，其主要原因之一就是里面的整流濾波電容器選擇了1000h的貼片鉭電容，即使選用了105℃的貼片鉭電容，但是壽命卻是1000h的，也將直接地影響到整個節能燈的壽命。

鉭電容的壽命是不一致的，決定其壽命的因素不同，壽命的長短也不同。所以想要選擇較長壽命的鉭電容一定要結合多方面因素來選擇。比如品牌，價格或者是其他的一些因素，來有效保障鉭電容的使用壽命。

如何識別貼片鉭電容真假

市場發展過程中，任何產業都會存在一些以假亂真的現象。尤其是在電子元器件產業中，隨著貼片鉭電容的需求逐漸增多，因此呈現出了諸多虛假產品。而對于電子廠家來說，慎重選擇是很關鍵的。不妨一起來了解一下貼片鉭電容真假如何分辨吧。

通常美國鉭電容為黃色，而日本等則喜歡用黑色，其實顏色和性能無關。鉭電容常用的就是AVX 。而對于AVX的真假辨別來說，可以通過幾個方面。首先就是第一方面，看焊腳，原裝AVX焊腳正極跟負極不一樣，正極的為U型號的，也就是凹進去的，而不是跟負極一樣是平的。其次則是可以去撕下AVX的標簽，原裝的可以輕松撕下來，標簽絕對不會出現被撕毀的現象，而假貨一般標簽自己打上去的，用的紙張也是一般的，所以貼上去基本撕不下來，無法保障撕下來的完整性。

此外，大家可以看AVX的貨，編帶上面大概每間隔25CM有打AVX的字樣，假貨編帶一般沒有打AVX字。國產鉭電容改AVX，這種用國產鉭電容打磨掉上面的字，直接用激光掃描上去新的字，把字打成AVX的樣子，這種基本看下焊腳可以看出來，國產的焊腳正負極是一樣的。因此可以輕易的識別出其真假。

貼片鉭電容真假如何分辨其實還有很多方法。以上介紹的是部分的判斷方法，當然還可以通過一些簡單的方法來進行判斷和識別。市場上會出現一些類似于這類的假冒產品，比如AVX的產品直接標注為∧Vx。而這樣的情況下一般人們都會被誤導，認為是AVX的產品，實際上這個標志是錯誤的，卻由于疏忽而讓人看成是這個品牌的產品。

貼片鉭電容方向識別

貼片鉭電容是屬于有極性電容，所以必須要識別其方向，不可隨意安裝，否則很容易造成爆炸現象。那么究竟貼片鉭電容方向識別有怎樣的方法呢？

貼片鉭電容是一種用金屬鉭（Ｔa）作為陽極材料而制成的電解電容電解電容 的供應商。使用金屬鉭做介質，不像普通電解電容那樣使用電解液，很適合在高溫下工作，是電容器電容器 的供應商中體積小而又能達到較大電容量的產品。

貼片鉭電容的封裝是分為A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。有斜角的是表示正極,撥碼開關、晶振：等在市場都可以找到不同規格的貼片封裝，其性能價格會根據他們的引腳鍍層、標稱頻率以及段位相關聯。電阻：和無極性電容相仿，最為常見的有0805、0603兩類，不同的是，她可以以排阻的身份出現，四位、八位都有，具體封裝樣式可參照MD16仿真版，也可以到設計所內部PCB庫查詢。

貼片鉭電容具有單向?qū)щ娦?，即所謂有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極；如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。

貼片鉭電容方向識別的方法是比較簡單的。但是對于沒有標志的則可以根據專用工具來進行檢測，可以檢測出鉭電容的正負極，確保正負極的連接正確。避免因?yàn)檎?fù)極連接的問題導致出現爆炸。

結語

關于貼片鉭電容的介紹就到這里，對于貼片鉭電容來說，可進一步探討的地方還有很多，在本文就不再贅述了。
