ES1M、RS1M和1N4007(M7)二極管的區別

1、類型不同

1n4007(M7)是普通硅整流二極管，RS1M是快恢復二極管。 ES1M是超快恢復二極管

2、最高工作頻率不同

1n4007最高工作頻率為1KHZ，RS1M最高工作頻率為1MHZ，ES1M最高工作頻率為10MHZ。

3、用途不同

1N4000系統一般用于低頻整流，RS1M一般用于開關電源整流與脈沖電路中，ES1M用于環境要求更高，頻率越高的，溫度越高的整流電路中，可以完全代替RE1M。

4、價格不同

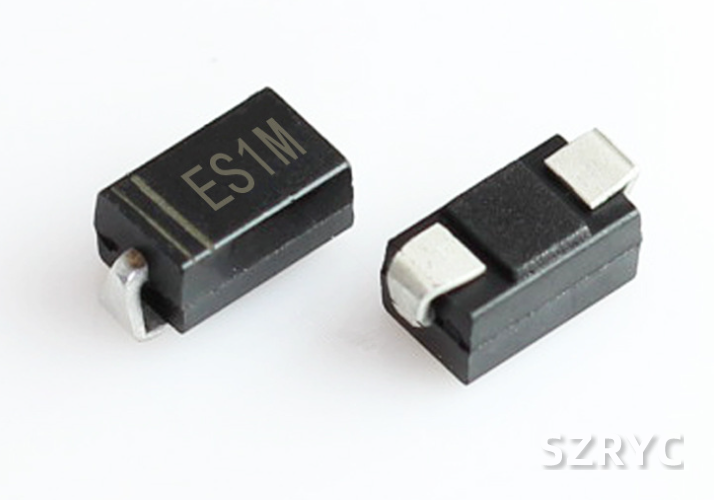

價格ES1M比RS1M貴，RS1M比1N4007貴，貼片封裝都是SMA封裝，1N4007貼片絲印為M7，其他的都為型號。

擴展資料：

1、1N4007的主要參數

較強的正向浪涌承受能力：30A

最大正向平均整流電流：1.0A

極限參數為VRM≥50V

最高反向耐壓：1000V

最大反向漏電流：5uA

正向壓降：1.0V

最大反向峰值電流：30uA

典型熱阻：65℃/W

典型結電容：15pF

工作溫度：－50℃～+150℃

2、RS1M的主要參數

反向電壓：1000V

正向電壓下降：1.3V

恢復時間：500ns

正向連續電流：1A

最大浪涌電流：30A

反向電流IR：5uA

最大工作溫度：+150℃

最小工作溫度：-55℃

3、ES1M的主要參數

最高反向峰值電壓：1000V

最大平均整流電流：1.OA

最大峰值浪涌電流：30A

最大反向漏電流：5.OUA

正向壓降：.1.25V

最大反向恢復時間：35ns

最大工作溫度：+150℃

最小工作溫度：-55℃
