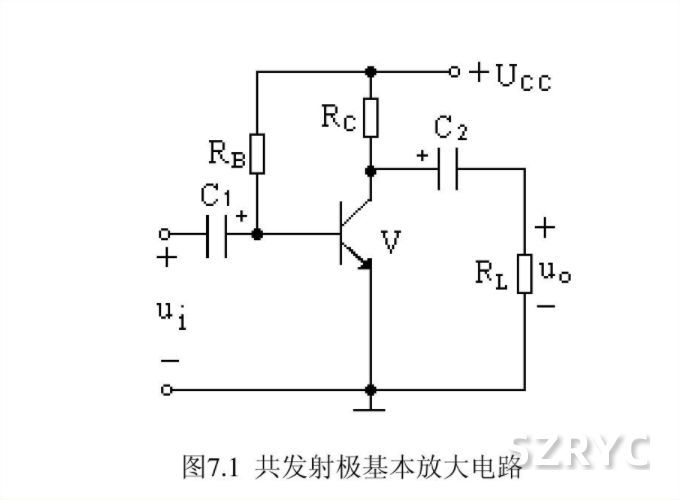

1、三極管是電流放大器件，有三個極，分別叫做集電極C，基極B，發射極E。分成NPN和PNP兩種。以NPN三極管的共發射極放大電路為例來說明三極管放大電路的基本原理。

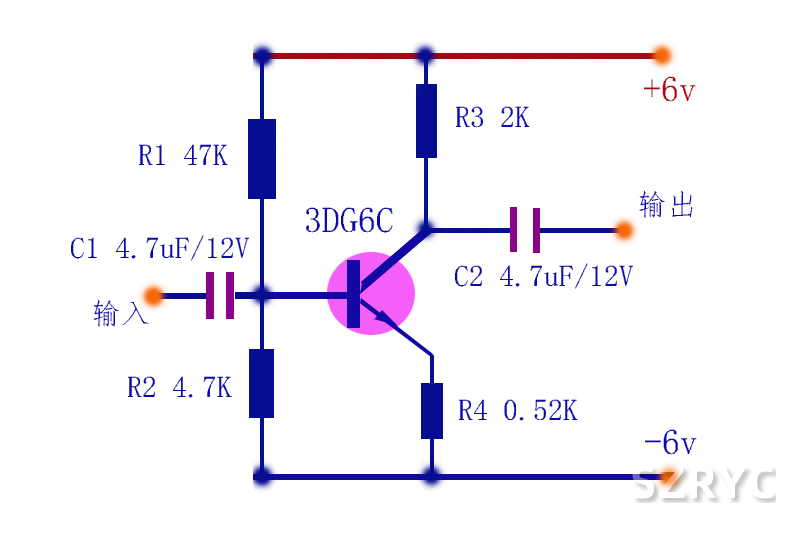

2、首先是由于三極管BE結的非線性(相當于一個二極管)，基極電流必須在輸入電壓大到一定程度后才能產生(對于硅管，常取0.7v)。當基極與發射極之間的電壓小于0.7v時，基極電流就可以認為是0。但實際中要放大的信號往往遠比0.7v要小，如果不加偏置的話，這么小的信號就不足以引起基極電流的改變(因?yàn)樾∮?.7v時，基極電流都是0)。如果事先在三極管的基極上加上一個合適的電流(叫做偏置電流，右下圖中那個電阻Rb就是用來提供這個電流的，所以它被叫做基極偏置電阻)，那么當一個小信號跟這個偏置電流疊加在一起時，小信號就會導致基極電流的變化，而基極電流的變化，就會被放大并在集電極上輸出。

3、另一個原因就是輸出信號范圍的要求，如果沒有加偏置，那么只有對那些增加的信號放大，而對減小的信號無效(因?yàn)闆](méi)有偏置時集電極電流為0，不能再減小了)。而加上偏置，事先讓集電極有一定的電流，當輸入的基極電流變小時，集電極電流就可以減小;當輸入的基極電流增大時，集電極電流就增大。這樣減小的信號和增大的信號都可以被放大了。

一：放大電路的組成原理

放大電路的組成原理(應具備的條件)

(1)：放大器件工作在放大區(三極管的發射結正向偏置，集電結反向偏置)

(2)：輸入信號能輸送至放大器件的輸入端(三極管的發射結)

(3)：有信號電壓輸出。

判斷放大電路是否具有放大作用，就是根據這幾點，它們必須同時具備。

例1：判斷圖(1)電路是否具有放大作用

解：圖(1)a不能放大，因?yàn)槭荖PN三極管，所加的電壓UBE不滿足條件(1)，所以不具有放大作用。

圖(1)b具有放大作用。

二：直流通路和交流通路

在分析放大電路時有兩類問題：直流問題和交流問題。

(1)直流通路：將放大電路中的電容視為開路，電感視為短路即得。它又被稱為靜態分析。

(2)交流通路：將放大電路中的電容視為短路，電感視為開路，直流電源視為短路即得。它又被稱為動態分析。

例2：試畫出圖(2)所示電路的直流通路和交流通路。

解：圖(2)所示電路的

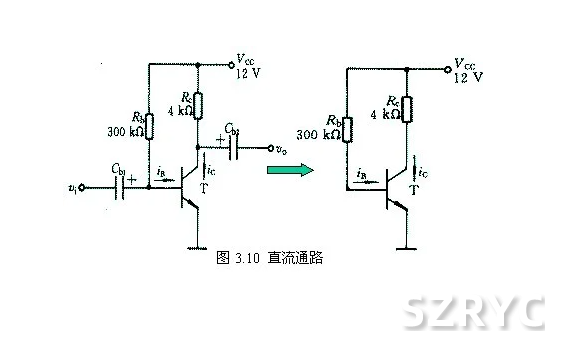

直流通路如圖(3)所示：

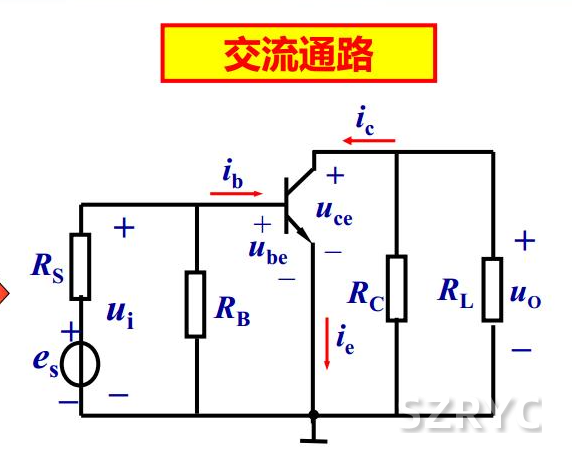

交流通路如圖(4)所示：
