2021年全國各地分時限電充分暴露我國嚴重的電力缺口，節能減排是當下的熱門話題。太陽能是天然環保的大自然能源。隨著單晶硅，多晶硅等太陽能光電轉換材料的技術發展，太陽能廣泛應用于路燈電源，通訊設備電源，廣播設備電源等各個領域以及生活場景?；谔柲艽嬖跁r間的特殊性，一般情況下都需要電池儲能。所以太陽能板對電池充電管理電路是必不可少的。太陽能板輸出功率是隨著光照大小而變化，傳統的太陽能充電方式效率低，沒有最大程度利用到所轉換的能量。

深圳市永阜康科技有限公司針對太陽能的應用市場，推廣具有太陽能板最大功率點跟蹤（MPPT）功能的鉛酸電池、磷酸鐵鋰，鋰電充電管理IC系列-CS5328E/CS5350E。最大程度利用太陽能板即時所吸收轉換的能量給電池充電，最大充電電流可設置為5A。

原理以及過程如下：

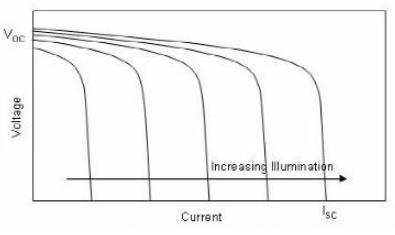

太陽能板輸出是一個電流有限的電壓源。其伏安特性如下圖所示：

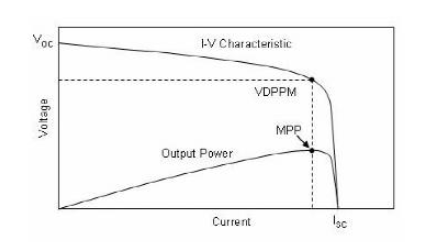

太陽能板輸出電流從小增大，基本保持輸出電壓Voc不變。在某一時刻，隨著輸出電流繼續增大，輸出電壓會快速下降，最終輸出為零。上圖為不同光照下不同的輸出V-I特性曲線。輸出功率等于電壓跟電流的乘積，從上圖可看出，某一時刻下，太陽能板輸出最大功率點（MPP）如下圖所示，出現在太陽能板輸出特性曲線的轉彎處，此時輸出電壓與電流乘積值最大。

可見不同的太陽光下，太陽板輸出的最大功率點（MPP）是不一樣的。為了提高效率，最大程度的利用太陽能板轉換的能量，充電電路需有最大功率點跟蹤（MPPT）功能。CS5328E，CS5350E是一款專用于太陽能板電源的充電管理IC。CS5328E應用于鉛酸電池充電管理，CS5350E應用于鋰電池或者磷酸鐵鋰電池充電管理。針對太陽能電源，都具有完美的最大功率點自動跟蹤（MPPT）功能。CS5328E，CS5350E實時監測太陽能板輸出的電壓電流，自動調整輸出對電池充電電流，以捕捉太陽能板的實時最大功率點（MPP）。實現最大程度太陽能板輸出功率的利用。CS5328E，CS5350E除了太陽能板最大功率點跟蹤（MPPT）之外，還有很多特色功能以及出色的性能。

1. CS5328E、CS5350E概要

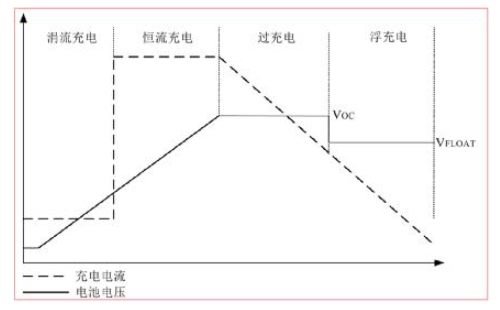

CS5328E是一款24V耐壓，異步降壓型鉛酸電池充電管理IC。具備涓流充電，恒流充電過充電，浮充電的完整充電過程。

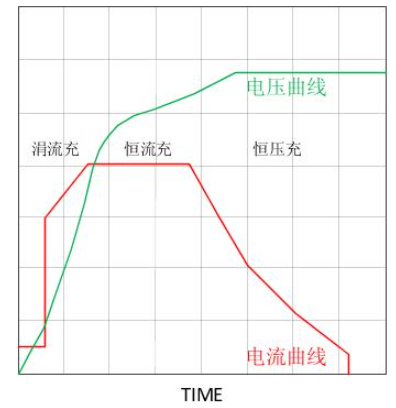

CS5350E是一款24V耐壓， 1-5節鋰電池或1-6節磷酸鐵鋰電池異步降壓型充電管理IC。具備涓流充電，恒流充電，恒壓充電的完整充電過程。

CS5328E，CS5350E內部集成功率MOS，具有最大5A的充電電流能力，充電電流可以通過外部電阻靈活可調。CS5328E，CS5350E內置輸入自適應環路，可智能調節充電電流大小，防止拉垮適配器輸出， 可匹配所有適配器，輸入自適應點通過外部分壓電阻靈活可調 。CS5328E，CS5350E當使用太陽能板供電時，內部電路能夠自動跟蹤太陽能板的最大功率點，用戶不需要考慮最壞情況，可最大限度地利用太陽能板的輸出功率，非常適合 利用太陽能板供電的應用。CS5328E通過外部電阻，可分別獨立調節過充電結束電流以及過充電壓。CS5350E通過外部電阻，可分別獨立調節恒壓充電結束電流以及恒壓充電電壓。

CS5328E，CS5350E具有完善的保護功能，包括輸入欠壓和過壓保護、電池充電過壓和短路保護、電池過放電電壓保護、電池溫度保護、芯片過溫保護、充電超時保護。此外芯片通過外接的兩路LED指示燈，可對充電過程實現全程監控。

2. CS5328E，CS5350E描述

寬輸入電壓范圍：CS5328E， CS5350E： 3.6V~24V

太陽能板最大功率點跟蹤功能

最大5A充電電流，充電電流外部電阻可調

過充電結束電流獨立可調（CS5328E）

過充電電壓獨立可調（CS5328E）

充電終止電流獨立可調（CS5350E）

恒壓充電電壓獨立可調（CS5350E）

NTC功能

低功耗運輸模式

電池零漏電（不帶路徑的應用）

±1%電池過充電精度

支持雙路LED充電狀態指示

400KHz開關頻率

電池充電過壓，短路保護

電池過放電電壓保護

輸入欠壓，過壓保護

IC溫度自適應調節，IC過溫保護

EQA-28封裝

3. CS5328E ，CS5350E應用場合

CS5328E： 鉛酸電池充電、不間斷電源、備用電池應用、太陽能路燈、便攜式工業與醫療儀器等

CS5350E： 磷酸鐵鋰電池包、鋰電電池包、筆記本電腦、利用太陽能板充電、電動工具、便攜式工業與醫療儀器等

4. CS5328E應用信息

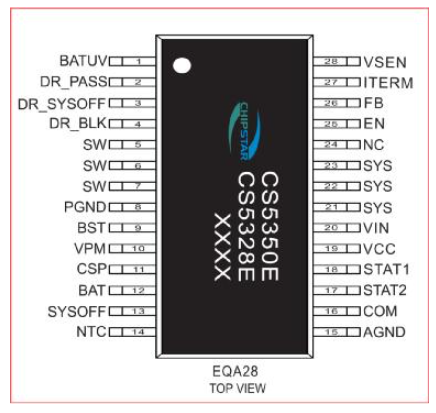

（1）。 CS5328E，CS5350E腳位圖

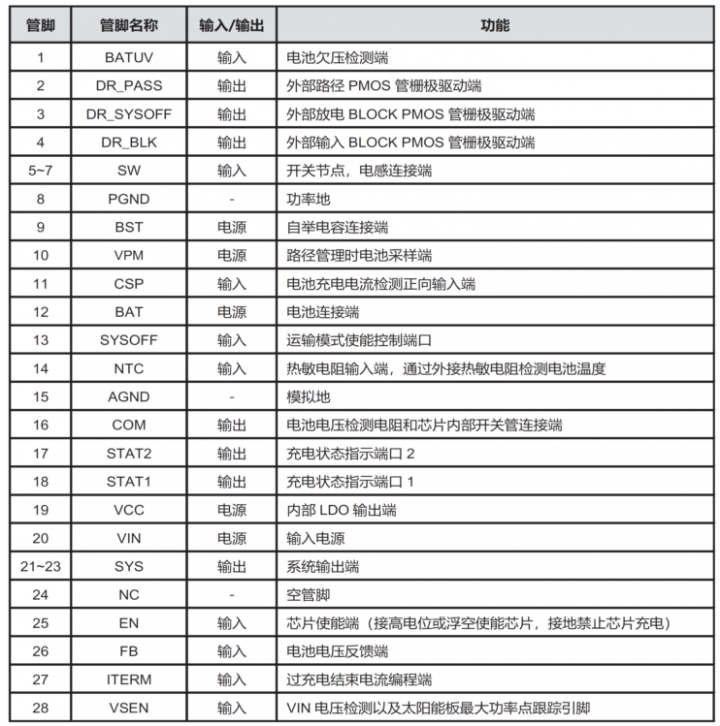

（2）。 CS5328E，CS5350E管腳說明

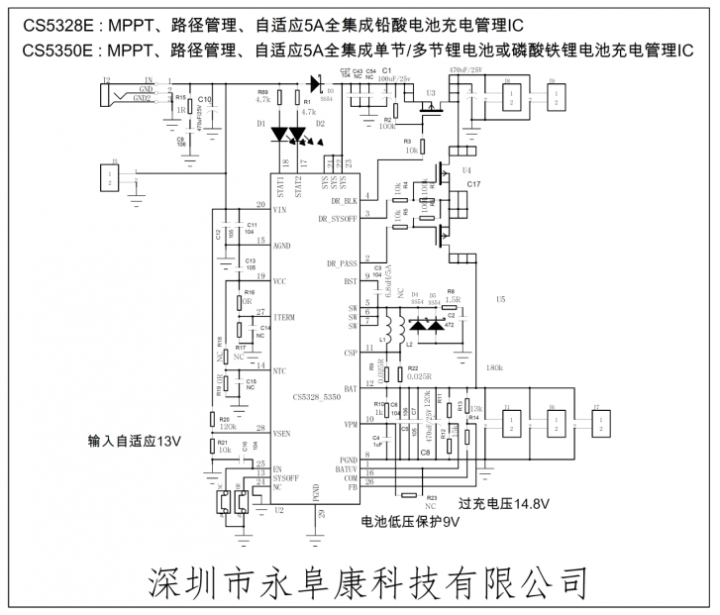

（3）。 CS5328E，CS5350E DEMO板原理圖

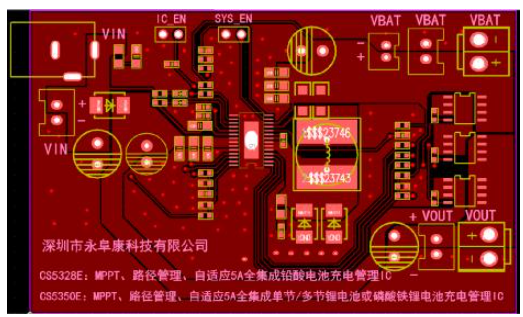

（4）。 CS5328E，CS5350E DEMO板PCB頂層設計圖

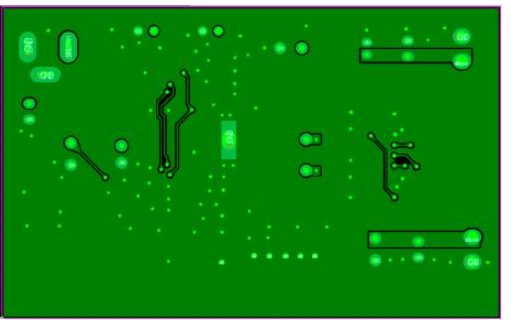

（5）。 CS5328E，CS5350E DEMO板PCB底層設計圖

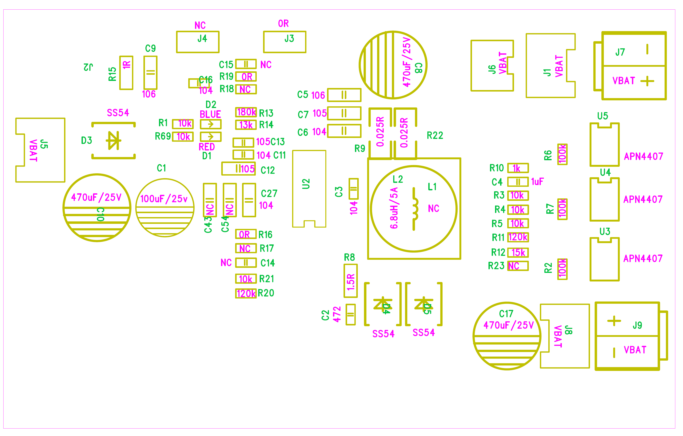

（6）。 CS5328E，CS5350E DEMO板貼片圖

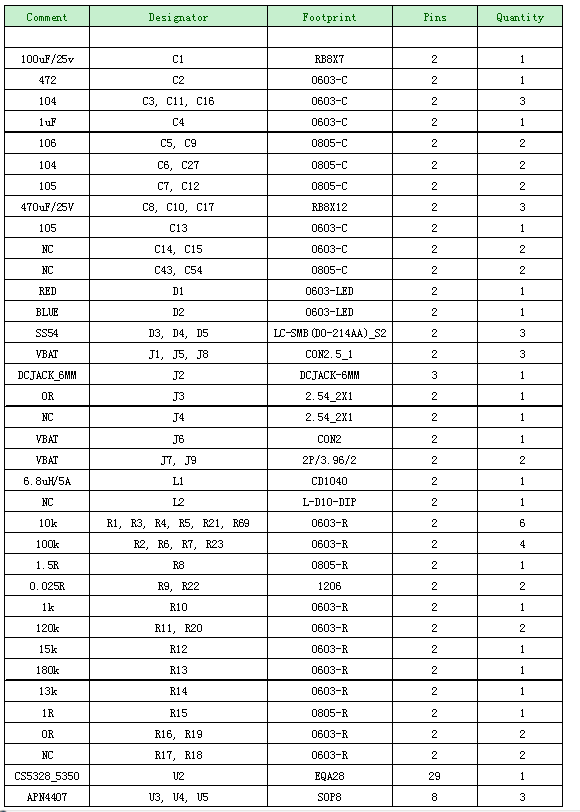

（7）。 CS5328E，CS5350E DEMO板物料清單

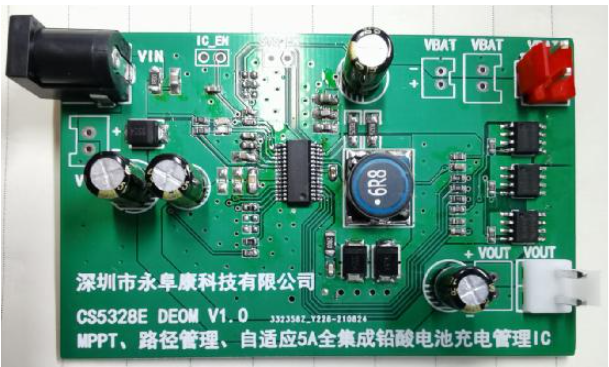

（8）。 CS5328E，CS5350E DEMO板實物圖

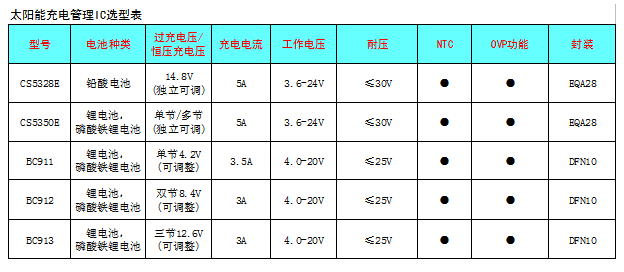

（9）。 太陽能板充電管理IC選型表
