131 1300 0010

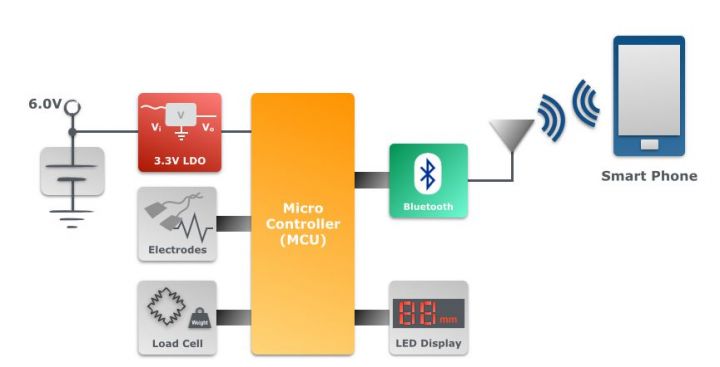

No.WAS-1723
應用領域
藍牙LED脂肪秤、體成份分析儀、體脂計等產品。
秤重+體阻抗
只需單顆IC加部份阻容元件即可完成秤重和體阻抗量測。
藍牙整合化方案
與藍牙IC高度整合，另有豐富的接口連接其他智能設備。
| ? Body Fat Measurement Flash?MCU( ? 本方案使用項目 Δ 其它相關產品 ) | ||||||||||
| Part Number | VDD | IO/ADC | TIMER | ROM/RAM/EEP | CLOCK | Interface | Body Fat | Others | Package | |
| ? | BH66F2650 | 2.2V~5.5V | 28/24-bitx4 | 4 | 8K/256/64 | 2% HIRC | SPI/I2C,?UART, SPIA |
4-electrode | LDO, LED Driver, Body Fat Measurement Function, MDU |
48LQFP |
| BH66F2660 | 16K/1024/256 | |||||||||
| HT45F75 | 2.2V~5.5V | 27/20-bitx4 | 3 | 4K/256/64 | 4.8MHz 9.6MHz HIRC 14.4MHz |
SPI/I2C, UART | 4-electrode | LDO, LED Driver,?Temp. Sensor, Body Fat Measurement Function |
48LQFP | |
Holtek 推出整合高精度 24-bit Delta Sigma 型A/D和內建交流測脂電路的MCU，專為人體脂肪秤應用而設計的。方案包含四電極與八電極適用于藍牙體脂計或其他需要測量體阻抗的應用場合。

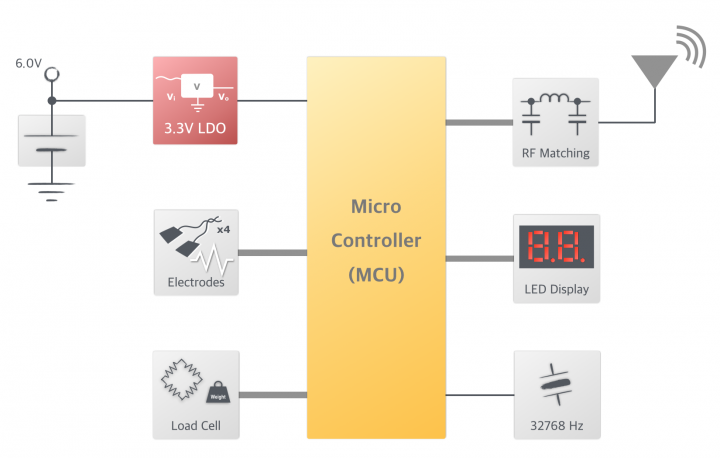

No.WAS-199B
| ? BLE Beacon Body Fat Measurement Flash MCU( ? 本方案使用項目 Δ 其它相關產品 ) | |||||||||||||
| Part Number | VDD | IO/ADC | TIMER | ROM/RAM/EEP | CLOCK | Interface | BLE Data Rate | BLE Output Power | Others | Package | |||
| ? | BH66F71662 | 2.2V~3.6V | 17/24-bit×14 | 2 | 16KW/512B/64B | 8MHz HIRC | UART, SPI | 1Mbps | -10~+8dBm | Body Fat Measurement, Sine Wave Generator |
46QFN | ||
| BH66F71652 | 1 | 8KW/384B/32B | |||||||||||
應用領域
藍牙心率體脂秤、人體成分分析儀、生物阻抗分析儀等
內建BIA?AFE線路
通過利用多頻交流生物阻抗電路可測量出體成分和心率。
內置Beacon廣播藍牙電路
可實現與手機端通信，無需外掛藍牙IC
BH66F71662整合高精準度 24-bit Delta Sigma 型A/D、內建多頻交流生物阻抗電路和Beacon廣播藍牙電路。
BH66F71662利用多頻交流生物阻抗電路和Holtek體脂算法計算出生物阻抗、人體成分、心率。內置Beacon廣播藍牙電路可實現與手機端通信。適用于藍牙心率體脂秤，人體成分分析儀等其他需要稱重、測量生物阻抗、心率、藍牙通信的應用場合。
