前不久有朋友大概問了這么一個問題：博主，在復雜的環境下，干擾有點大，有必要外接一個復位IC嗎？

1 寫在前面

我們都知道在復雜環境，比如一些工廠，特別是在有大型機電設備的環境下，我們的電源信號、通信信號都有可能受到干擾。

那么，在這種情況下，我們軟件和硬件都有必要做一定預防處理。

除了需要外接復位IC，同時，為了系統能穩定長期的工作，我們可能還有必要添加看門狗。

本文就圍繞復位IC、看門狗展開相關內容的講解。

2

MCU電路為什么要使用復位芯片？

STM32都有一個最低工作電壓（比如1.8V），當電源電壓跌落到低于MCU所要求的最低值時，MCU工作可能發生混亂，造成程序跑飛，引起整機死機、誤動作等現象。

使用復位IC的原理是通過確定的電壓值（閾值）啟動復位操作，同時排除瞬間干擾的影響，又有防止MCU在電源啟動和關閉期間的誤操作，保證數據安全。

3

看門狗設計和復位

STM32具有IWDG獨立看門狗、WWDG窗口看門狗兩種類型的看門狗。

獨立看門狗由專用的低速時鐘(LSI)驅動，即使主時鐘發生故障它也仍然有效。而窗口看門狗由從APB1時鐘分頻后得到的時鐘驅動，通過可配置的時間窗口來檢測應用程序非正常的過遲或過早的操作。

看門狗復位就是超過一定時間沒有喂狗，看門狗就會發出一個復位信號。

4

看門狗和復位IC同時存在的注意事項

之前有工程師遇到一個問題：STM32外接了復位IC，發現自己的看門狗不起作用，也就是說看門狗不能復位。

這個問題可能很少有人遇到過，我這里就先給大家講講原因，避免以后你以后入坑。

想要明白這里面原因，就需要對復位電路結構和原理做一定的了解。

1.STM32復位

1. NRST引腳上的低電平(外部復位)

2. 窗口看門狗計數終止(WWDG復位)

3. 獨立看門狗計數終止(IWDG復位)

4. 軟件復位(SW復位)

5. 低功耗管理復位

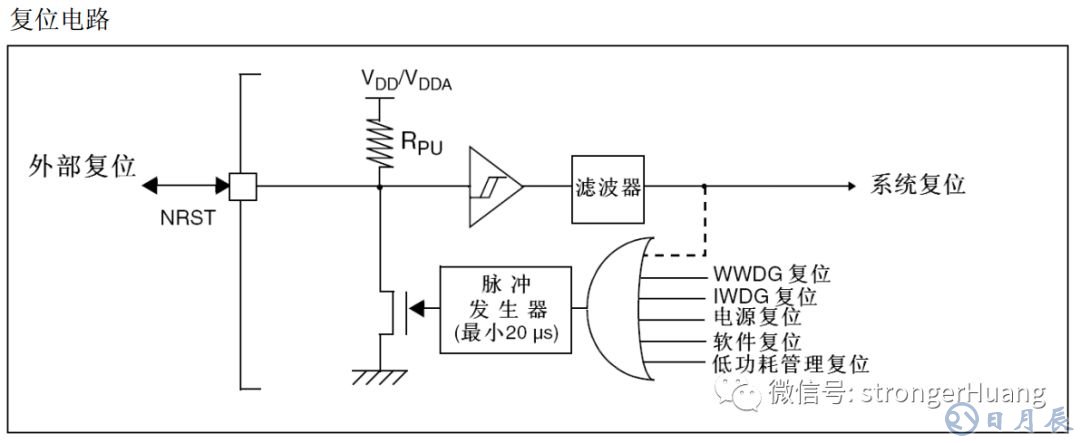

STM32復位內部結構圖

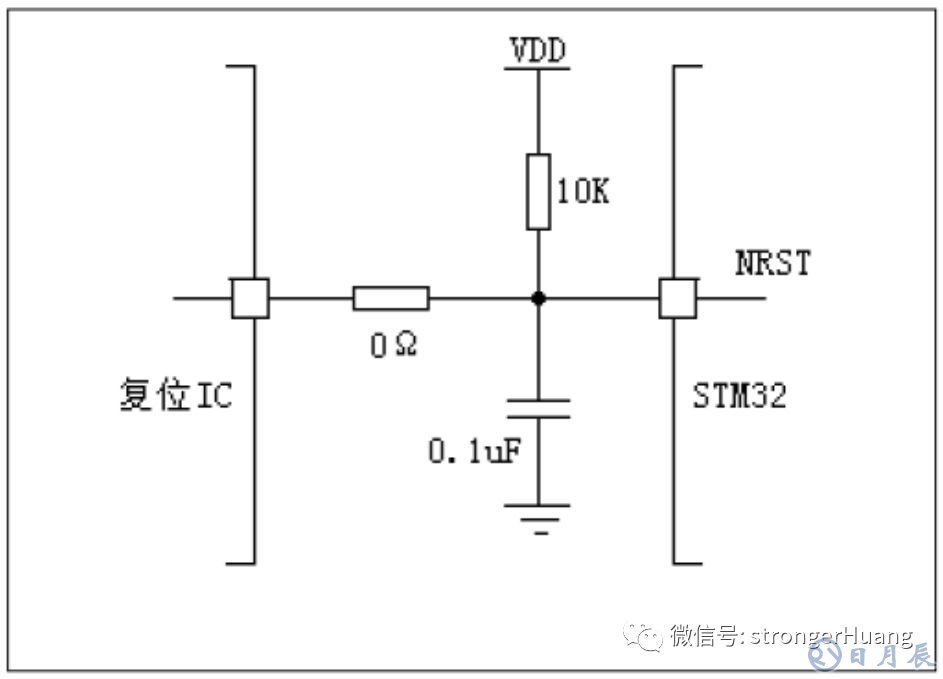

出現問題的電路圖如下：

如果外界了復位IC，這里就需要大家認真看上面兩圖。

一個重要的信息：外接復位IC驅動類型為 CMOS 推拉型驅動。

相信大家看到這里已經明白了為什么。其實，解決辦法就是：將電路中0Ω電阻改為 1K 電阻。

本文就講到這里，希望你以后遇到類似問題，不再有犯這種低級的錯誤。
