三極管是流控型器件，MOS管是壓控型器件，兩者存在相似之處。三極管機可能經常用，但MOS管你用的可能較少。對于MOS管先拋出幾個問題：

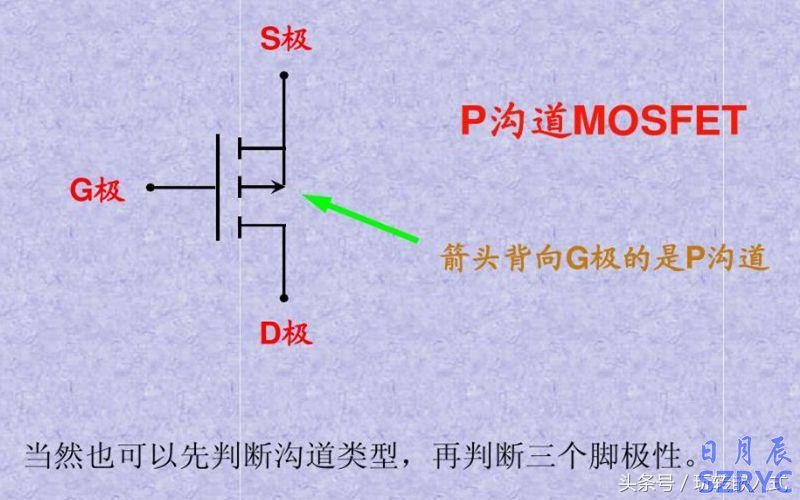

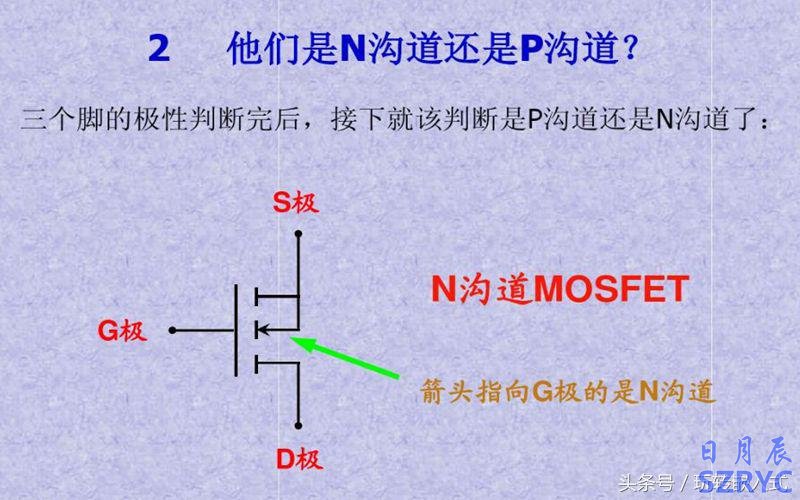

• 如何區分P-MOS和N-MOS；

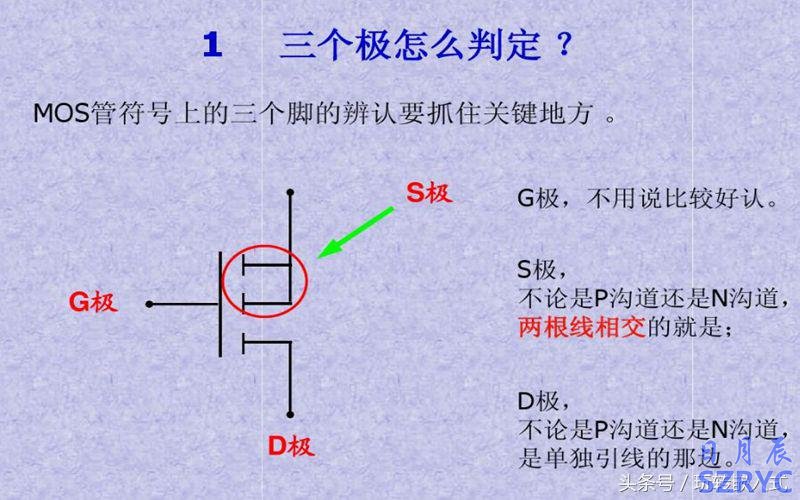

• 如何區分MOS的G、D、S管腳；

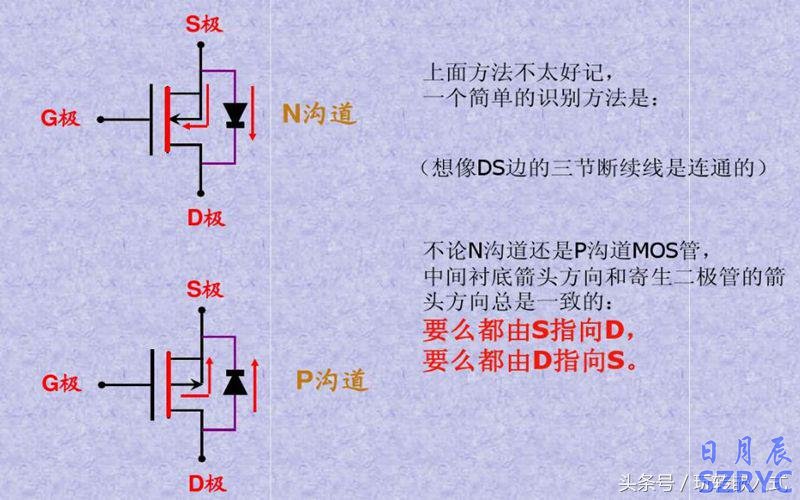

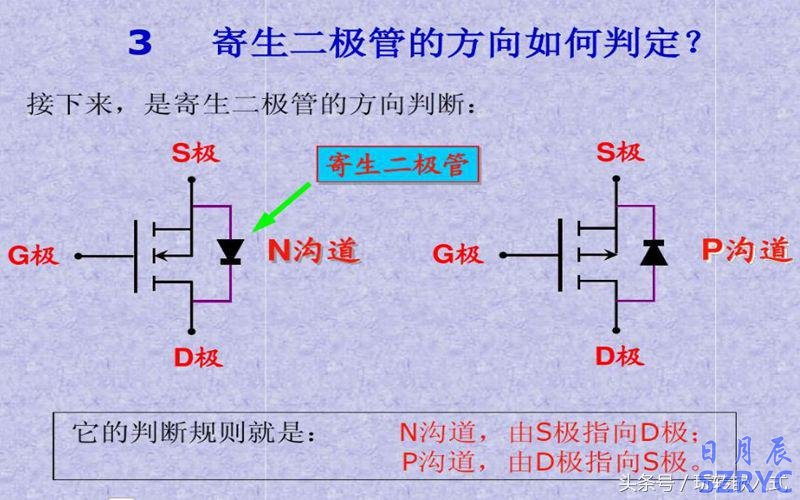

• MOS管的寄生二極管方向如何；

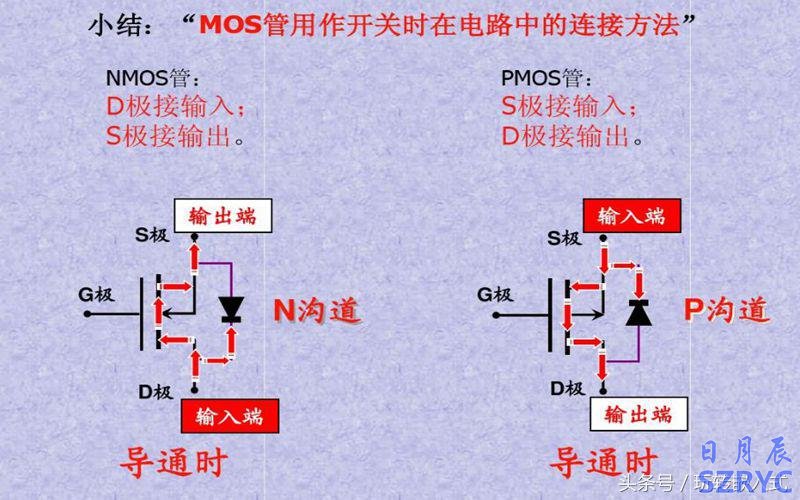

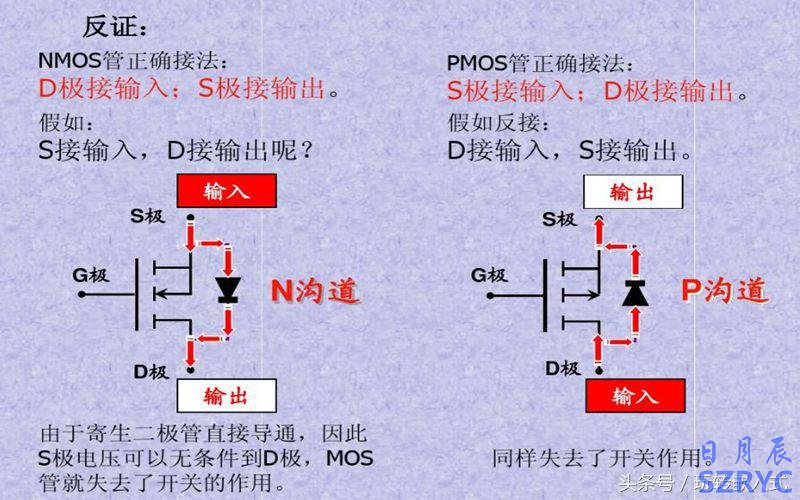

• MOS管如何導通；

帶著這幾個問題，再看下面的內容，你會理解的更快、更多。

來源于互聯網

來源于互聯網

來源于互聯網

來源于互聯網

來源于互聯網

來源于互聯網

來源于互聯網

來源于互聯網

通過這8張圖片，是不是就很容易搞懂MOS管了？有沒有搞懂來練練手再說，單片機，電路設計，電子設計。
