坡口是指焊件的待焊部位加工并裝配成的一定幾何形狀的溝槽。坡口是主要為了焊接工件，保證焊接度，普通情況下用機加工方法加工出的型面，要求不高時也可以氣割。

　　焊接坡口形式有哪些

　　根據設計或工藝需要，在焊件的待焊部位加工并裝配成的一定幾何形狀的溝槽稱為坡口。坡口的作用是為了保證焊縫根部焊透，保證焊接質量和連接強度，同時調整基本金屬與填充金屬比例。

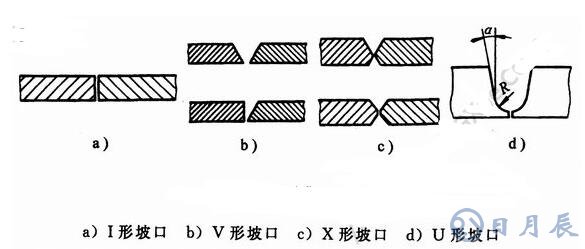

　　焊接接頭的坡口形式很多。焊條電弧焊焊縫坡口的基本形式和尺寸詳見GB985—88，埋弧焊焊縫坡口的基本形式詳見GB986—88。焊接接頭的基本坡口形式有I形坡口、V形坡口、X形坡口和U形坡口，見下圖。其它類型的坡口可在基本坡口形式上發展起來。

　　I形坡口：I形坡口用于較薄鋼板的焊件對接。采用焊條電弧焊或氣體保護焊焊接厚度在5~6mm以下的鋼板可以開I形坡口。如果釆用埋弧焊，這個厚度一般可以放到12~14mm。這種坡口的焊縫填充金屬（焊條或焊絲）很少。

　　V形坡口：這種坡口形狀簡單，加工方便，是最常用的坡口形式。焊接時為單面焊，不用翻轉焊件，但由于是單面焊，焊后容易往一個方向變形。因此在必要時，應釆取反變形措施。

　　X形坡口：鋼板厚度為12~60mm時可采用X形坡口。X形坡口與V形坡口相比，在相同厚度下，能減少焊縫金屬量約1/2。而且由于雙面焊，焊后的殘余變形較小。

　　U形接口：U形坡口應用于厚板焊接。對大厚度鋼板，當焊件厚度相同時，U形坡口的焊縫填充金屬要比V形、X形坡口少得多，而且焊件產生的變形也小。但這種坡口加工較困難，一般應用于重要的焊接結構。U形坡口有帶鈍邊U形坡口、帶鈍邊J形坡口（單邊U形坡口）、帶鈍邊雙U形坡口等。留鈍邊的作用是防止根部焊穿。

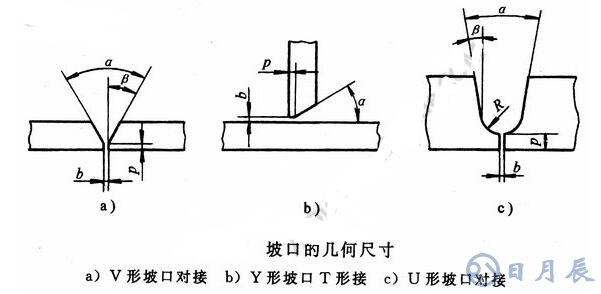

　　焊接坡口的幾何尺寸

　　坡口角度：兩坡口面之間的夾角稱為坡口角度，用符號α表示，如下圖：

　　坡口面角度：待加工坡口的端面與坡口面之間的夾角稱為坡口面角度。開單面坡口時，坡口角度等于坡口面角度；開雙面對稱坡口時，坡口角度等于兩倍的坡口面角度。坡口面角用符號β表示。

　　根部間隙：焊件裝配好后，在焊縫根部通常都留有間隙。這個間隙，有時是裝配的原因，有時是故意留的。在單面焊雙面成形的操作中，就應注意要留有一定的間隙，以保證在焊接打底焊道時，能把根部焊透。根部間隙用符號b表示。

　　鈍邊鈍邊的作用是防止焊縫根部焊穿。鈍邊留多少，視焊接方法及采取的工藝不同而不同。鈍邊尺寸用符號p表示。

　　根部半徑：在J形、U形坡口底部的半徑稱為根部半徑，用符號R表示，如上圖所示。根部半徑的作用是增大坡口根部的空間，使焊條或焊絲（考慮到焊嘴尺寸的影響）能夠伸入根部的空間，以促使根部焊透。
