MicroLED作為一種新興顯示器技術，很可能在不遠的將來替代大屏幕電視的LCD和OLED技術。MicroLED顯示器可提供與OLED媲美的完美黑色卻沒有燒屏的危險，而且與任何其他顯示技術相比都具有更高的亮度。不過，雖然microLED概念很簡單，但使于這種技術制造電視卻存在一些挑戰，業界剛開始有一些應對之道。

顧名思義，microLED是當今眾多應用中廣泛使用的LED的微縮版本，它們采用相同的氮化鎵技術。MicroLED尺寸小于100µm，比傳統的LED裸片大約小兩個數量級。有些microLED一邊的長度僅為3µm。多年來，業界一直在研究將microLED用于低能耗的小尺寸設備，如智能手表和VR頭盔等。但是，要制作大屏幕電視的平板顯示器，所需的LED要多得多。例如，要制作一個4K（3840×2160像素）的顯示器，由于每個像素都需要紅、藍、綠三色LED，總共將需要近2500萬個LED。

將多組紅、綠、藍microLED構成模塊，再把這些模塊集成起來做成顯示器。這些本身可能已包含了數百萬個microLED的模塊需要先制造出來，再無損地轉移到顯示器背板上。可以想見，制造過程面臨的最大挑戰是要檢驗每一個LED，找出那些有問題的，然后再使用專門的拾放設備進行更換。雖然測試和維修過程可能只有幾個小時，但將microLED轉移到背板的過程則可能需要幾天甚至幾周時間。

由于受到相關電路物理尺寸的限制，像素之間的間隙變小成為了另一個制造挑戰。這一限制決定了整個microLED顯示器能做到多小，并直接影響其潛在市場，大多數消費者都希望電視尺寸較小，而不是像墻面那樣大，因?yàn)榇箅娨暭劝嘿F又占地兒。

人們正在探索采用量子點技術來降低microLED制造的復雜性。考慮中的一種策略是將以前的紅-綠-藍像素組合替之以包含三個藍色LED的像素，其中一個藍色LED包含一個紅色量子點，另一個包含一個綠色量子點。這種方法也可能會提高整體效率。

不過，microLED顯示器的優勢仍然明顯。圖1雖然沒按比例繪制，但是仍然表明，與LCD或OLED相比，microLED顯示器結構更簡單，也更薄。

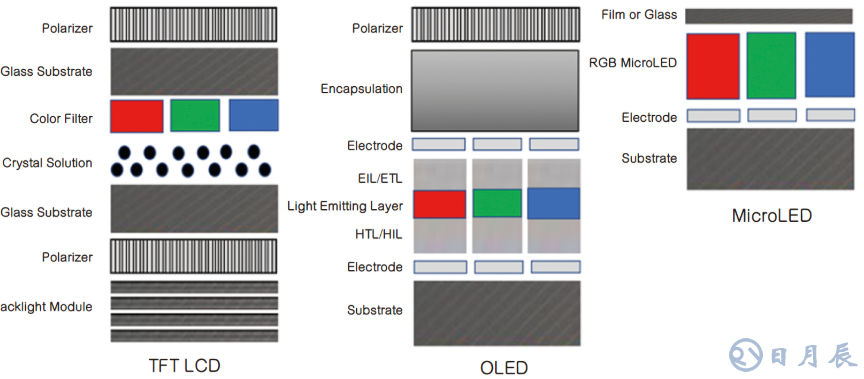

圖1：薄膜晶體管LCD、OLED和microLED顯示器結構比較。

由于不需要濾色，與OLED相比，microLED另一個吸引人的特點是亮度增加了。例如，OLED電視的HDR標準為540尼特，而市售的microLED電視可望達到約4000尼特的峰值亮度，隨著技術的發展，還可能更高。

與OLED產品相比，MicroLED的使用壽命也有希望大大延長，這主要是因?yàn)樗恍枰袡C(jī)材料。其壽命估計可達100，000小時，理論上這是可以實現的，但實際壽命還有待觀察。

據IHS Markit預測，MicroLED有望成為大屏幕顯示器的標準技術，到2026年，MicroLED電視的出貨量將超過1500萬臺。三星已為這項技術投入了大量資源，并且連續三年在CES上展示了其特有的microLED電視墻。

在三星的構想中，microLED顯示器不只是用來看電視。由于具有較長的壽命和較低的功耗，設備可以始終處于開啟狀態，例如，在不用作電視或監視器時，可以顯示虛擬魚缸、窗戶、新聞、天氣或個人日歷。蘋果公司也準備在其智能手表中采用microLED技術，但目前尚未確定上市時間。LG和索尼等其他電子制造商也在開發基于microLED的產品。
