3月12號，世界衛生組織宣布新冠肺炎為全球性流行病。抗疫正從中國的“人民戰爭”變成一場“世界大戰”，很多事情正在微妙和快速的變化。額溫槍和口罩一樣，成為抗疫以及復產復工必不可少的日常用品，額溫槍成了市場上炙手可熱的產品，很多廠家開始步入這個市場。額溫槍也有很多種方案，比如SOC方案，數字傳感器方案以及通用MCU+高精度運放方案。其中通用MCU+高精度運放方案是比較容易量產的方案，其他方案現在都面臨著產能不足的缺陷。為了加快廣大廠家的研發進度，本文以問答形式整理了運放在額溫槍?xiě)?yīng)用設計中應該注意的幾個問題。

問題1：是否只能選擇失調電壓為10uV以下的高精度運放？

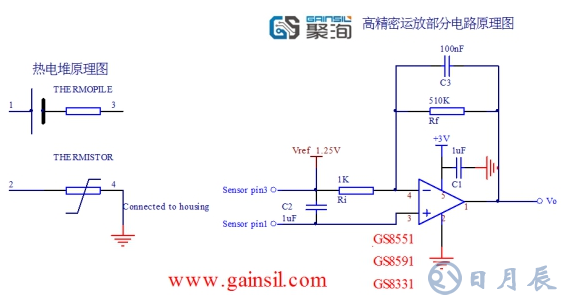

答：上圖是某款額溫槍使用到的量產方案示意圖，從圖中可以看到，為了讓運放穩定工作，需要給運放一個穩定的靜態工作點，例如本圖中的1.25V，熱電堆沒有信號輸出時，運放的輸出等于：

Vo=1.25V+Vos*511，其中，511是運放電路的放大倍數，失調電壓Vos以及熱電堆信號VTH均被運放電路放大。

GS8331的最大失調是10uV，在靜態時，片與片的Vo輸出在1.25上下變化5.11mV；

GS8551和GS8591的最大失調是30uV，在靜態時，片與片的Vo輸出在1.25V上下變化15.33mV。

當運放芯片焊接到電路板時，Vos就已經固定了，假設焊接的GS8551的Vos等于5uV，Vo的靜態輸出固定等于Vo=1.25V+5uV*511=1.252555V，在這把額溫槍測試人體溫度時，Vo=1.252555V+VTH*511，額溫槍出廠校準時會把1.25V+Vos*511這個值存儲起來，并且每次測溫的時候，輸出值減掉這個存儲值就等于VTH*511，因此可以準確反應VTH*511這個所需要的信號，因此不一定需要Vos很小的高精度運放。

當然，Vos也不能選用太大，因?yàn)閂os太大會導致運放電路的輸出動態范圍變小，影響額溫槍的溫度測試范圍。

問題2：高精度運放的輸入失調電壓溫度漂移對額溫槍的應用有什么影響？

答：醫用額溫槍的國家標準中規定

1， 環境溫度16°C~35°C

2， 溫度顯示范圍35°C~42°C，最大誤差±0.2°C。

環境溫度從16°C到35°C，差值為19攝氏度，如果選用普通的運放，溫度漂移一般在2uV-3uV每攝氏度，因此在19攝氏度的范圍內，輸入失調電壓Vos會漂移38uV-57uV，而市場上常見的熱電堆傳感器，1攝氏度產生的信號一般是幾十個uV，以80uV舉例，±0.2°C 對應±16uV的漂移，所以如果使用普通運放的話，單單運放引入的誤差就超過了國家標準。

而聚洵半導體零漂移運放的溫漂最大值為50nV/°C，輸入失調電壓Vos在國家標準的溫度范圍內最大漂移0.95uV，遠小于16uV的國家標準，因此在額溫槍?xiě)?yīng)用中，必須選用零偏移運放。

問題3：額溫槍對高精度運放的帶寬有什么要求？

答：額溫槍在測試人體溫度時，并不需要很高的頻率，因此在設計運放電路時，可以通過外圍電路來限定運放環路的帶寬，從而抑制高頻噪聲，因此一般會在反饋電阻上并一個比較大的反饋電容。

如問題1所示的電路圖中，只要運放的帶寬足夠大，那么環路的帶寬由Cf和Rf所組成的極點來決定。

問題1圖中，fp=1/（2πRfCf）=1/（6.28*100nF*510K）=3.12Hz

聚洵半導體的高精度運放GS8331的帶寬是350K，GS8552的帶寬是1.8M，GS8591的帶寬是4.5M，都遠遠大于3.12Hz，因此上述三種高精度運放都可以用在額溫槍?xiě)?yīng)用中。

問題4：Vref的電壓怎么產生？

答：Vref電壓可以由以下二種方式產生：

1， 單獨的LDO或者基準芯片產生

這種方式需要單獨增加芯片，會增加整個方案的bom成本，而且因?yàn)橐话愕腖DO以及基準芯片的輸出都是固定電壓的，調整Vref電壓不是很靈活。

2， 兩個電阻分壓產生

使用這種方式，分壓電阻不能取得太大，否則驅動能力不夠，會造成測量誤差。

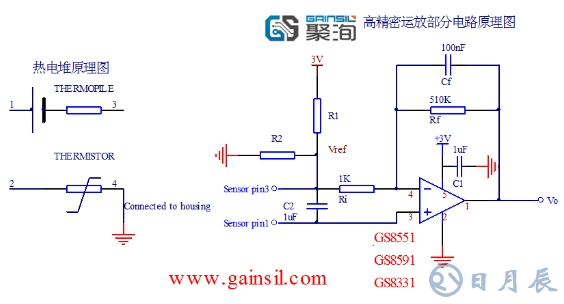

如上圖所示，假設R2是12.5K，R1是17.5K，Vref電壓等于1.25V，當傳感器測量溫度產生的信號是1mV時，1mV的壓差在Ri產生的電路是1uA，1uA需要通過R1和R2以及傳感器流出，而傳感器的阻抗很高，所以大部分電流必須通過R1和R2流出，因此勢必造成Vref改變，具體算法如下：

（3-Vref）/R1=1uA+Vref/R2，帶入R1和R2的阻值，可以算出Vref=1.242V，比實際的Vref減小8mV，折算到傳感器VTH的信號端為8mV/511=15.6uV，即每mV的壓差影響15.6uV的精度，因此會直接影響溫度測試的準確性。

為了解決這個問題，可以把電阻取小一些，比如R2=1.25K和R1=1.75K，但這兩個分壓電阻引入的功耗等于1mA，大大增加整個系統的功耗。

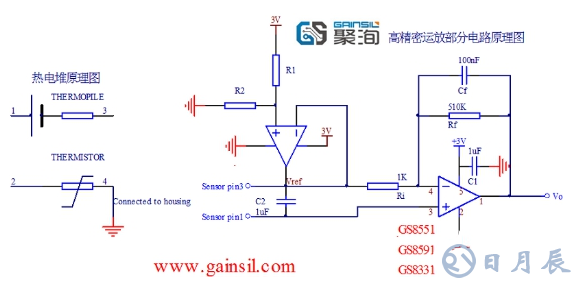

3， 兩個電阻分壓并且增加一個電壓buffer產生

使用這種方式，可以增加R1和R2的阻值來減小功耗，并且通過buffer來增加驅動能力，但是R1和R2的阻值也不能選太高，否則電阻引入的噪聲也會變大。

這種方式需要引入1路運放，再加上放大電路需要1路運放，因此可以使用一個2路運放來實現整體方案，可以選用雙通道運放GS8552實現。
