    0 引言

    現代通信技術發展日新月異,通信系統必須具備良好的可升級能力以適應時代的發展?,F(xiàn)場可編程門陣列(Field Programmable Gate Array,FPGA)由于同時具備硬件電路高速運行和軟件可編程的雙重優點,被廣泛應用于通信領域中。FPGA在上電后,需要加載配置文件對內部各功能模塊進行初始化,而配置文件加載的效率直接影響系統的初始化時間。因此如何設計一種高效的FPGA加載方案,是通信系統設計中的一個重要環節。



    文獻的加載方案采用外部專用的E2PROM器件存儲配置文件,并在上電后由FPGA控制整個加載過程。這種主動加載的配置方式需要專門的外部存儲芯片,使用面窄,無法實現靈活的在線升級,并且由于EEPROM的容量有限,只能用于加載一些小的FPGA邏輯文件。文獻提出采用CPU外掛FLASH存儲配置文件,采用通用輸入/輸出(General Purpose Input/Output,CPU GPIO)管脾模擬被動串行(Passive Serial,PS)加載時序進行配置文件加載的方案,然而這種方案需要占用CPU寶貴的GPIO資源,雖然采用PS方式加載可以節省一定的管腳,但是由于CPU沒有專門的PS加載控制器,必須通過軟件控制GPIO來模擬PS加載的時序,對于軟件最普遍使用的C語言,每一步操作都需要數條指令,耗費時間。對于有多個FPGA,要求遠程升級,且對配置速度要求高的大型系統來說,這樣的加載時間是無法忍受的。

    本文介紹了一種基于CPLD加載FPGA的方案:FPGA配置文件被存放在CPU外掛的FLASH存儲器中,加載時由CPU將配置文件讀出,再通過連接CPLD的Local Bus總線將數據以并行方式送給CPLD,CPLD利用速度較高的時鐘將數據串行送入FPGA。該方案既可以節省CPU和FPGA的管腳,又可以實現FPGA在線快速加載。

    1 FPGA及其加載方式介紹

    FPGA是一種可編程器件,用戶可通過軟件手段配置FPGA器件內部的連接結構和邏輯單元,完成所需的數字電路功能。目前市場上有三種基本的FPGA編程技術:SRAM,反熔絲和FLASH。其中基于SRAM的FPGA由于其速度快且具有可重編程能力,是目前應用最廣泛的一種。但是這種FPGA是易失性的,每次掉電后,F(xiàn)PGA恢復白片,內部邏輯消失,上電時需要重新為FPGA加載配置數據。

    大部分FPGA的加載方式都可以分為主動加載和被動加載。主動加載和被動加載最大的區別在于加載過程是由誰來控制,主動加載的加載過程是由FPGA自身控制,F(xiàn)PGA主動從外部存儲器中讀取邏輯信息來為自己進行配置,F(xiàn)PGA內部的振蕩器產生加載時鐘。

    被動加載的整個加載過程都是由外部控制器控制,F(xiàn)PGA接收配置時鐘,配置命令和配置數據,給出配置狀態信號以及配置完成指示信號等。

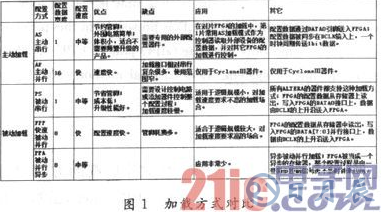

    為了選擇一種合適的加載方式,這里將Altera公司FPGA產品的各種加載方式的對比于如圖1所示。需要注意的是,配置速度的快慢只是相對的,其他一些因素如閃存的讀取時間,驅動時鐘頻率等也會影響配置的時間。

    一種基于CPLD加載FPGA的方案設計詳解

    從圖中可以看到,并行加載方式雖然速度較快但是耗費較多的管腳;而串行加載則可以節省管腳、降低成本。在幾種串行加載方式中,PS加載方式是大部分器件都支持的方式,因此本文后續的設計方案選擇PS加載方式進行實現。

    2 加載方案的設計

    整個加載方案主要由硬件電路,CPLD邏輯,軟件代碼幾部分組成。

    2.1 硬件設計

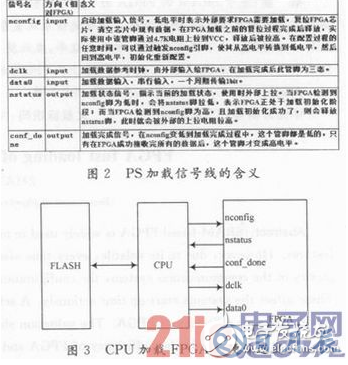

    在第1節的討論中選擇了PS加載方式。PS加載一般要用到5根信號線,分別是nconfig,dclk,data,nstatus和conf_done,它們的含義如圖2所示。

    一種基于CPLD加載FPGA的方案設計詳解

    在傳統的PS加載方式中,CPU與FPGA的連線如圖3所示。

    這種加載方式的原理是:先將FPGA的配置數據放在CPU外掛非易失性存儲器中,CPU啟動后,CPU通過GPIO模擬時序的方式將配置數據加載到FPGA中。CPU以這種方式產生的加載時鐘只有kHz,加載一個10 MB大小的配置文件大概需要100 s。通過優化代碼可以減小加載時間,但是軟件不能模擬高頻時鐘是其固有的缺陷。CPLD可以利用外部高速時鐘作為加載參考時鐘,且由于它控制簡單,擴展方便的特性,可以作為加載的橋梁,在CPU和FPGA之間建立快速加載的通道。

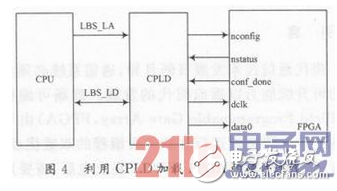

    利用CPLD進行PS加載的電路連接設計如見圖4。

    一種基于CPLD加載FPGA的方案設計詳解

    CPU要從外掛存儲器中讀取配置文件,然后發起加載任務,通知CPLD開始加載并通過Local Bus向CPLD發送加載數據。常用的CPU Local Bus參考時鐘約為66 MHz,加載1 B的數據需要約15璐。CPLD對外部參考時鐘(可選擇,本文選用66 MHz晶振)進行4分頻后作為加載時鐘,此時鐘約為16.5 MHz,其加載效率比CPU GPIO加載方式提高10倍以上。

    2.2 CPLD加裁模塊的設計

    CPLD加載模塊主要是利用CPLD邏輯代碼實現PS加載時序,達到快速加載的目的。FPGA的PS加載時序如圖5所示。

    一種基于CPLD加載FPGA的方案設計詳解

    PS加載的過程如圖6所示。

    根據PS加載的時序和流程圖,設計通過CPU和CPLD對FPGA進行加載的過程如下:CPLD在收到CPU發出的加載開始命令后,將nconfig信號拉低(器件時序?qū)config的低電平脈寬有要求),當FPGA收到nconfig的低脈沖有效信號后,會馬上清除現有的程序進入加載狀態,拉低nstatus和conf_done信號,在nconfig信號變高500 μs(器件要求)后CPLD可以開始向FPGA送時鐘和數據進行加載,加載完成后,F(xiàn)PGA將conf_done信號拉高,遞知CPLD,CPLD再通知CPU加載已完成,PPGA進入初始化階段。

    要實現成功的加載,必須保證加載過程正確,加載時序滿足器件要求。還要注意與CPU軟件程序的配合。

    (1)nconfig信號時序的控制。nconfig信號時序控制由CPU軟件實現,在硬件連接上,將nconfig信號使用外部電阻上拉,軟件對CPLD寄存器中的configbit先寫0,再寫1,中間延遲10μs,保證nconfig信號的脈寬達到芯片要求。

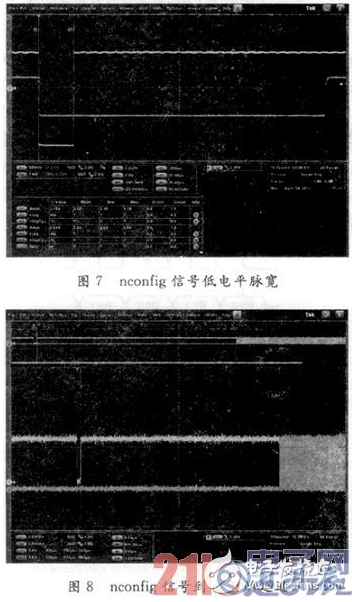

    實際測試波形如圖7所示,橫軸表示時間,靠上的信號線為nconfig信號,靠下的為nstatus信號,nconfig脈寬約為11μs,滿足要求。

    (2)dclk時序的控制。dclk由CPLD的參考時鐘elk_ref四分頻產生。器件要求dclk在nconfig信號變高后至少500 μs后才輸出,這個時序是由CPU軟件來控制,軟件先將nconfig信號拉低10 μs,等待FPGA回應的nstatus,當nstatus高電平到來后,延遲600μs開始通過Local Bus向CPLD發送數據,同時置位時鐘使能標志位,CPLD以此時鐘標志位來觸發dclk,以此保證dclk的時序。實際測試波形如圖8所示。橫軸表示時間,靠上的信號線為nconfig,靠下的為dclk,從nconfig變高到dclk輸出的延遲約為605μs,滿足要求。

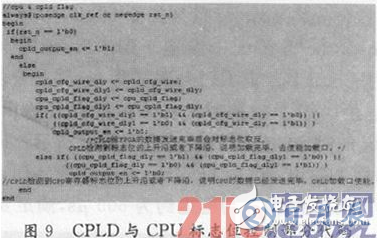

    (3)CPLD與CPU標志位的控制實現。必須控制CPLD加載口在CPU送數據完成之后再工作,否則會引起數據阻塞。為了實現這一控制,CPU會送出一個標志位,即CPU在第一個Local Bus的訪問周期發送8 b加載數據,在下一個周期CPU會對標志寄存器進行取反操作,CPLD會去檢測標志位的沿(上升沿下降沿都可),當CPLD檢測到這個沿,說明CPU的數據已經發送完成,CPLD會產生加載時鐘,并利用此時鐘將加載數據送入FPGA。CPLD只對邊沿進行檢測可以減少Local Bus的訪問周期,如果用0,1電平或者只用上升沿(只用下降沿),CPU傳送完數據后,需要先讀標志寄存器的值,再對標志位進行操作,而用上升沿和下降沿,CPU只需要在第一次傳送數據完成后讀標志寄存器,隨后的數據傳送完成后只需要對其進行取反即可。實現程序如圖9所示。

    一種基于CPLD加載FPGA的方案設計詳解

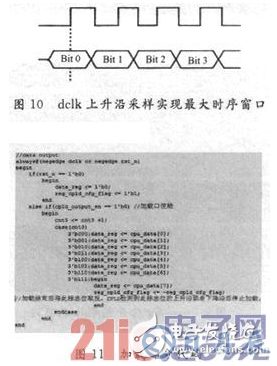

    (4)加載模塊。當檢測到CPU的標志時CPLD開始發送數據對FPGA進行加載,加載完成后對自身的發送完成標志取反,關閉輸出使能。要注意不同芯片廠家的加載高低位順序不同。FPGA是靠dclk的上升沿來采樣數據的,所以在dclk的下降沿將數據從CPLD送出,這樣在FPGA端采樣時dclk的上升沿正好對著數據的中間,能獲得最大的時序窗口,如圖10所示。

    一種基于CPLD加載FPGA的方案設計詳解

    實現程序如圖11所示。

    (5)加載結束后,F(xiàn)PGA將conf_done信號拉高,CPLD通知FPGA加載已經完成。

    3 功能、性能測試

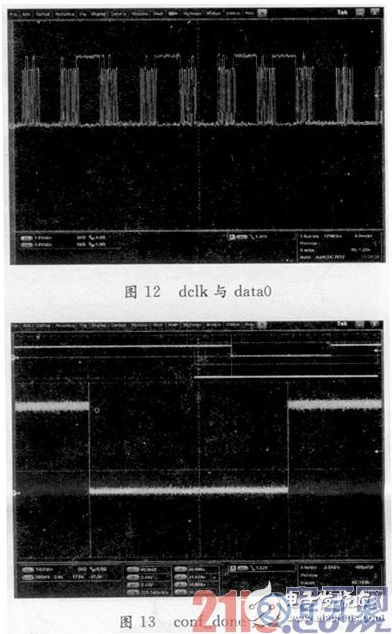

    為了驗證方案的有效性,選用Altera的FPGA(EP4SGX530),CPLD(EPM570F256CS),MPC8548搭建了一個加載系統,測試結果如圖12所示,橫軸表示時間,有固定周期的信號為dclk。由圖可知加載成功,加載時鐘頻率約為17 MHz??傮w加載時間可由conf_done信號指示,如圖所示橫軸表示時間,從圖上可以看出,加載一個10 MB大小的FPGA配置文件大約需要10 s。

    一種基于CPLD加載FPGA的方案設計詳解

    4 結論

    CPU直接對FPGA進行加載的傳統方式,加載一個10 MB的FPGA配置文件大概需要100 s,利用CPLD對FPGA進行加載,只需要約10 s(Local Bus的訪問周期約為200 ns,相對于CPLD對FPGA的加載時間可以忽略不計,兩者可以并行進行),加載速度提高了10倍左右。在有兩個甚至多個FPGA需要加載的系統,其優勢更為明顯。該方法對只要有CPU,CPLD和FPGA的系統即可移植,并且可以支持Altera,XILINX和LATTICE三大廠家的邏輯器件。
