pic單片機是當前最實用工具之一，而對于pic單片機的探討往往與其他類型單片機相聯系。

51好學一些，但是PIC也沒比51難多少。首先，PIC比51多個配置位，這個基本上看看就懂了。然后，PIC的端口要配置成輸入或者輸出，51單片機則不用。PIC的中斷沒有優先級，需要軟件判斷。最后，PIC比51多許多寄存器，你要使用PIC的各種功能，都需要去初始化寄存器。

再說說PIC相比與51單片機有哪些優點：

1：相同的晶振情況下，PIC比51速度快，PIC4個時鐘周期為一個指令周期，51是12個。

2：PIC比51功能強大許多，比如自帶AD轉換，自帶PWM，內置弱上拉（需設置）LCD接口等。。這樣，你在用到許多功能的時候就很方便啦，不用去接很多外圍電路。

3：PIC的驅動能力比51強，PIC可直接驅動數碼管，51有些吃力哦。

4：PIC的抗干擾能力比51好，這個我們公司做過試驗的。

綜合上述，小編建議你學習PIC。

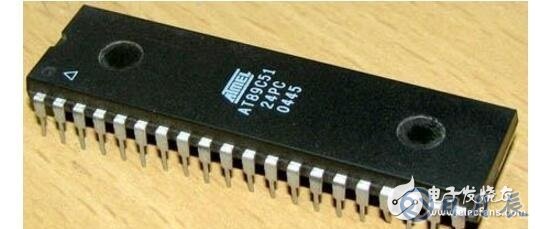

51單片機概述

51單片機是對所有兼容Intel8031指令系統的單片機的統稱。該系列單片機的始祖是Intel的8004單片機，后來隨著Flashrom技術的發展，8004單片機取得了長足的進展，成為應用最廣泛的8位單片機之一，其代表型號是ATMEL公司的AT89系列，它廣泛應用于工業測控系統之中。很多公司都有51系列的兼容機型推出，今后很長的一段時間內將占有大量市場。51單片機是基礎入門的一個單片機，還是應用最廣泛的一種。需要注意的是51系列的單片機一般不具備自編程能力。

51單片機的主要功能

·8位CPU·4kbytes程序存儲器（ROM）（52為8K）

·256bytes的數據存儲器（RAM）（52有384bytes的RAM）

·21個專用寄存器

·2個可編程定時/計數器·5個中斷源，2個優先級（52有6個）

·一個全雙工串行通信口

·外部數據存儲器尋址空間為64kB

·外部程序存儲器尋址空間為64kB

·邏輯操作位尋址功能·雙列直插40PinDIP封裝

·單一+5V電源供電

CPU：由運算和控制邏輯組成，同時還包括中斷系統和部分外部特殊功能寄存器;

RAM：用以存放可以讀寫的數據，如運算的中間結果、最終結果以及欲顯示的數據;

ROM：用以存放程序、一些原始數據和表格;

I/O口：四個8位并行I/O口，既可用作輸入，也可用作輸出;

T/C：兩個定時/記數器，既可以工作在定時模式，也可以工作在記數模式;

五個中斷源的中斷控制系統;

一個全雙工UART（通用異步接收發送器）的串行I/O口，用于實現單片機之間或單片機與微機之間的串行通信;

片內振蕩器和時鐘產生電路，石英晶體和微調電容需要外接。最高振蕩頻率為12M。

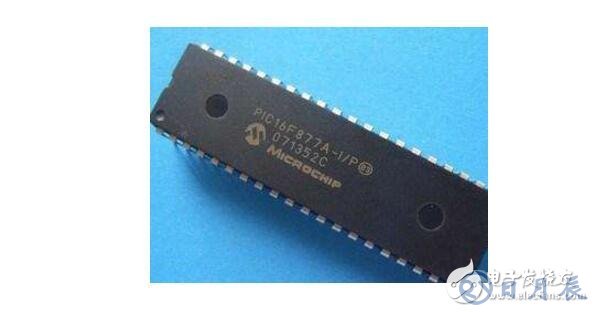

PIC單片機特點或優勢

1）PIC最大的特點是不搞單純的功能堆積，而是從實際出發，重視產品的性能與價格比，靠發展多種型號來滿足不同層次的應用要求。就實際而言，不同的應用對單片機功能和資源的需求也是不同的。比如，一個摩托車的點火器需要一個I/O較少、RAM及程序存儲空間不大、可靠性較高的小型單片機，若采用40腳且功能強大的單片機，投資大不說，使用起來也不方便。PIC系列從低到高有幾十個型號，可以滿足各種需要。其中，PIC12C508單片機僅有8個引腳，是世界上最小的單片機。

該型號有512字節ROM、25字節RAM、一個8位定時器、一根輸入線、5根I/O線，市面售價在3-6元人人民幣。這樣一款單片機在象摩托車點火器這樣的應用無疑是非常適合。PIC的高檔型號，如PIC16C74（尚不是最高檔型號）有40個引腳，其內部資源為ROM共4K、192字節RAM、8路A/D、3個8位定時器、2個CCP模塊、三個串行口、1個并行口、11個中斷源、33個I/O腳。這樣一個型號可以和其它品牌的高檔型號媲美。

2）精簡指令使其執行效率大為提高。PIC系列8位CMOS單片機具有獨特的RISC結構，數據總線和指令總線分離的哈佛總線（Harvard）結構，使指令具有單字長的特性，且允許指令碼的位數可多于8位的數據位數，這與傳統的采用CISC結構的8位單片機相比，可以達到2:1的代碼壓縮，速度提高4倍。

3）產品上市零等待（Zerotimetomarket）。采用PIC的低價OTP型芯片，可使單片機在其應用程序開發完成后立刻使該產品上市。

4）PIC有優越開發環境。OTP單片機開發系統的實時性是一個重要的指標，象普通51單片機的開發系統大都采用高檔型號仿真低檔型號，其實時性不盡理想。PIC在推出一款新型號的同時推出相應的仿真芯片，所有的開發系統由專用的仿真芯片支持，實時性非常好。就我個人的經驗看，還沒有出現過仿真結果與實際運行結果不同的情況。

5）其引腳具有防瞬態能力，通過限流電阻可以接至220V交流電源，可直接與繼電器控制電路相連，無須光電耦合器隔離，給應用帶來極大方便。

6）徹底的保密性。PIC以保密熔絲來保護代碼，用戶在燒入代碼后熔斷熔絲，別人再也無法讀出，除非恢復熔絲。目前，PIC采用熔絲深埋工藝，恢復熔絲的可能性極小。

7）自帶看門狗定時器，可以用來提高程序運行的可靠性。

8）睡眠和低功耗模式。雖然PIC在這方面已不能與新型的TI-MSP430相比，但在大多數應用場合還是能滿足需要的。

PIC單片機命名規則

1.前綴： PIC MICROCHIP 公司產品代號，特別地：dsPIC為集成DSP功能的新型PIC單片機

2.系列號：10、12、16、18、24、30、33、32，其中

PIC10、PIC12、PIC16、PIC18為8位單片機

PIC24、dsPIC30、dsPIC33為16位單片機

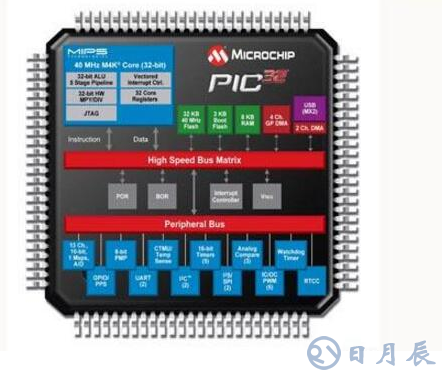

PIC32為32位單片機

3.器件型號（類型）：

C CMOS 電路

CR CMOS ROM

LC 小功率CMOS 電路

LCS 小功率保護

AA 1.8V

LCR 小功率CMOS ROM

LV 低電壓

F 快閃可編程存儲器

HC 高速CMOS

FR FLEX ROM

4.改進類型或選擇

54A 、58A 、61 、62 、620 、621

622 、63 、64 、65 、71 、73 、74

42 、43 、44等

5.晶體標示：

LP 小功率晶體，

RC 電阻電容，

XT 標準晶體/振蕩器

HS 高速晶體

6.頻率標示：

-02 2MHZ，

-04 4MHZ，

-10 10MHZ，

-16 16MHZ

-20 20MHZ，

-25 25MHZ，

-33 33MHZ

7.溫度范圍：

空白 0℃至70℃，

I -45℃至85℃，

E -40℃至125℃

8.封裝形式：

L PLCC 封裝

JW 陶瓷熔封雙列直插，有窗口

P 塑料雙列直插

PQ 塑料四面引線扁平封裝

W 大圓片

SL 14腿微型封裝-150mil

JN 陶瓷熔封雙列直插，無窗口

SM 8腿微型封裝-207mil

SN 8腿微型封裝-150 mil

VS 超微型封裝8mm×13.4mm

SO 微型封裝-300 mil

ST 薄型縮小的微型封裝-4.4mm

SP 橫向縮小型塑料雙列直插

CL 68腿陶瓷四面引線，帶窗口

SS 縮小型微型封裝

PT 薄型四面引線扁平封裝

TS 薄型微型封裝8mm×20mm

TQ 薄型四面引線扁平封裝
