測量線路線間絕緣電阻的方法

　?。?） 按圖1所示連接線路。雙方局將被測線路在局內保安器上的放電管拿掉，并將引入架外線塞子拔掉，以切斷被測線路的電源。然后測試局將兆歐表“L”接線柱和“E”接線柱的引線分別連接到被測線路的L1和L2導線上。兆歐表一般使用250V額定輸出電壓型，因?yàn)椴捎?00V型的兆歐表必須將雙方終端桿保安器的放電管去掉，否則放電管要放電，造成測試誤差；

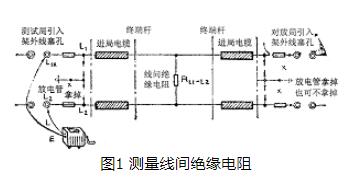

　　圖1 測量線間絕緣電阻

　　（2） 搖動兆歐表發電機搖柄搖柄的轉速應由慢而逐漸快，待調速器發生滑動后，應保持轉速均勻穩定，以免測量不準確。一般搖柄轉速達120轉/分左右時，均可達到額定輸出電壓，供測量使用；

　?。?） 刻度盤讀數待發電機轉速穩定后，表盤上的指針也穩定下來，并指向某刻度數值。此數值即為所要測量的絕緣電阻數值。

　　測量線路對地絕緣電阻的方法

　　此項測試一般與測量線間絕緣電阻一起進行，因此只要將連接“E”接線端子的單線去掉，將地線引線接到“E”端子便可進行測量。其余方法都與測量線間絕緣電阻的方法相同。當測完L1之后“E”接線柱所接的地線不動，將L1導線端子上的引線撤掉，改接L2導線上，然后對這一條導線進行對地絕緣電阻測試。

　　測電纜心線對地絕緣電阻的方法

　　在進行該項測試前，首先要了解保護環的作用。

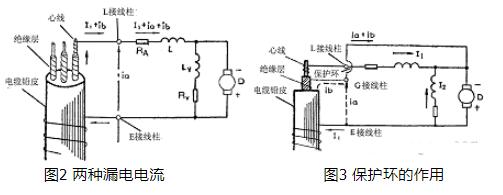

　　兆歐表的“L”和“E”兩接線柱之間由于距離近，在幾百伏直流電壓作用下，直接從“E”漏電到“L”的電流a很大，參閱圖2。如果讓它和流經絕緣電阻RX的電流I1一同流入電流線圈La，那么La就要受到一個和漏電電流相當?shù)母郊愚D(zhuǎn)動力矩。這個力矩就會使指針?biāo)傅淖x數和實際的RX值不符。除此以外，在測量電阻大的絕緣物時，從絕緣物表面漏過去的電流b也會經L接線柱流入電流線圈La里，產生一定的誤差。有了保護環G以后，由于它和發電機的負極相連（注意保護環與L接線柱之間彼此是絕緣的），如圖3所示，兩處的漏電電流a和b都會由保護環直接流回發電機負極而不再經過電流線圈La。因此，a和b不會影響絕緣電阻RX的讀數，即保護環起到了保護作用。

　　測試電纜心線對地絕緣電阻的方法與上述測量架空明線線路單線對地絕緣電阻的方法相同。所不同的是： 有時為了使測量結果精確，需把“G”保護環的引線連接到心線絕緣紙帶或電纜紙卷上，然后才可以進行測量。具體連接方法，參見圖3所示。
