調試過程總結一下：

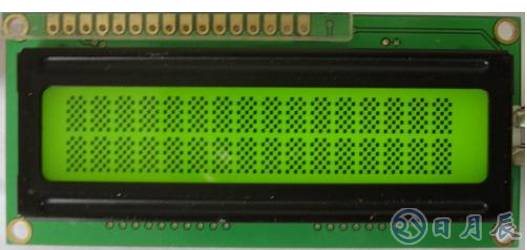

1）由于找不到的1620資料，不知道它的操作時序?？吹揭恍┨诱f1620和1602沒區別，還是有點將信將疑。后面用網友編寫的1602程序試驗，才知道它們倆沒啥區別

2）關于是否檢測LCD處于空閑，覺得還是最好在寫指令和寫數據時都加上。不檢測，會導致顯示結果不正常。

3）由于連線很多14根（加上背光就是16根），如果有一根除了問題就會影響到顯示。所以我是用萬用表一根線一根線量了之后才通電試驗的。

4）看到很多帖子都建議在初始化LCD前延時幾十毫秒。本例中并沒有延時，顯示也正常。

5）總的說來，不是很難。在遇到問題時只要能夠仔細分析，就能找出原因和解決方法。自己前幾天在試程序時就是顯示結果不對，一直在檢查自己的程序，沒想到原來是單片機的Flash到壽命了那個郁悶啊。

頭文件中有五個函數：

Function1.unsigned char AskBusy（void） 詢問LCD1620是否空閑， 返回值“1”空閑， “0”為忙;

FuncTIon2.WritEDAta（char data） 寫數據到LCD1620;

FuncTIon3.WriteCommand（char command） 寫指令到LCD1620;

FuncTIon4.PutOneCharLCD（x，y，*Disp） 在LCD1620上顯示一個字符， x，y定義位置

FuncTIon5.PutStringLCD（a，b，*DispString） 在LCD1620上顯示一個字符串， a，b定義初始位置。 Function6.LCD_Init（） 初始化LCD

在使用此頭文件之前，必須有以下宏定義：

#define DataPortPullup PORTx

#define DataPortDirection DDRx

#define ReadLCDPINPINx

#defineCTRlPortPullup PORTx

#define CtrlPortDirection DDRx

#define RS_Bit Px？

#define RW_Bit Px？

#define E_Bit Px？

其中“x”代表B，C，D（mega8中無A口），“？”代表“0~1”

完整頭文件如下（解釋搞了一大堆，也學學用英語……）：

/*******************************************************/

/* Project ：1620 Display Headfile */

/* Date ：2008，3，11 */

/* Author ：lhy */

/* Version ：v1.1 */

/* Rework ：lhy */

/* Rework Date ：2008.4.28 */

/* */

/* Comments ： */

/* 1 Function Description */

/* Function1.unsigned char AskBusy（void） */

/* --Calls this Fun to ask if LCD is busy， */

/* 1--free，0--busy; */

/* Function2.WritEDAta（char data） */

/* --Write data to LCD */

/* Function3.WriteCommand（char command） */

/* --write command to LCD */

/* Function4.PutOneCharLCD（x，y，*Disp） */

/* --Put one char to LCD. */

/* Function5.PutStringLCD（a，b，*DispString） */

/* --Put String to LCD. Max length 32bits. */

/* */

/* 2 How to use */

/* Before use this HeadFile， */

/* need to define as below： */

/* #define DataPortPullup PORTx */

/* #define DataPortDirection DDRx */

/* #define ReadLCDPin PINx */

/* #define CtrlPortPullup PORTx */

/* #define CtrlPortDirection DDRx */

/* #define RS_Bit Px？ */

/* #define RW_Bit Px？ */

/* #define E_Bit Px？ */

/* ‘x’ -》 A，B，C，D.。. */

/* ‘？’ -》 0，1，2，3，4，5，6，7 */

/* And set control port output，like this： */

/* CtrlPortDirection |= */

/* （1《/* 3 Add the Function “LCD_Init（void）” */

/* Before this Fun， you must set control port */

/* output. */
