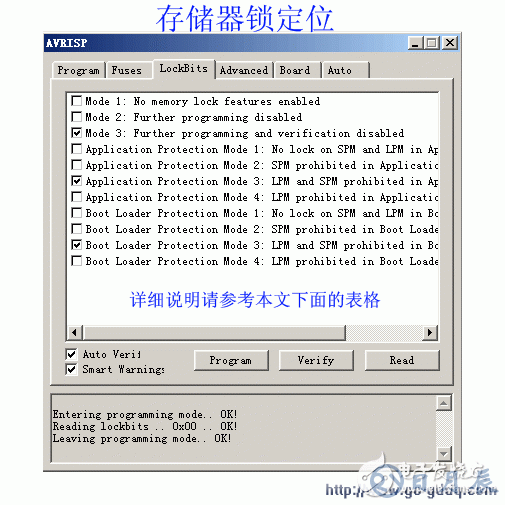

存儲器鎖定位（2）保護類型LB模式LB2LB1111沒有使能存儲器保護特性210在并行和SPI/JTAG串行編程模式中Flash和EEPROM的進 一步編程被禁止，熔絲位被鎖定。（1）300在并行和SPI/JTAG串行編程模式中Flash和EEPROM的進一步編程及驗證被禁止，鎖定位和熔絲位被鎖定（1）BLB0模式BLBO2BLB01111SPM 和LPM 對應用區的訪問沒有限制210不允許SPM 對應用區進行寫操作300不允許SPM指令對應用區進行寫操作，也不允許運行于Boot Loader 區的LPM指令從應用區讀取數據。

       若中斷向量位于Boot Loader 區，那么執行應用區代碼時中斷是禁止的。401不允許運行于Boot Loader 區的LPM 指令從應用區讀取數據。若中斷向量位于Boot Loader 區，那么執行應用區代碼時中斷是禁止的。BLB1模式BLB12BLB11111允許SPM/LPM 指令訪問Boot Loader 區210不允許SPM 指令對Boot Loader 區進行寫操作300不允許SPM 指令對Boot Loader 區進行寫操作，也不允許運行于應用區的LPM 指令從Boot Loader 區讀取數據。

       若中斷向量位于應用區，那么執行Boot Loader 區代碼時中斷是禁止的。401不允許運行于應用區的LPM 指令從Boot Loader 區讀取數據。若中斷向量位于應用區，那么執行Boot Loader 區代碼時中斷是禁止的。

Notes:1.在編程鎖定位前先編程熔絲位。2.“1”表示未被編程，“0”表示被編程。。

下載方法與使用STK500的幾乎完全一樣。在上面的介紹中，設備不選STK500，改成選JTAGICE 就能進入。

支持的芯片：僅支持帶JTAG接口的芯片。按官方文檔的描述，支持的芯片清單為：

ATmega128， ATmega64， ATmega32，ATmega16， ATmega162， ATmega165， ATmega169， ATmega323

可見JTAG下載很有局限。另外由于通信協議的不同，感覺JTAG下載的速度，尤其是瞬時反應速度，沒有STK500快。（但如果大量的數據傳輸，速度感覺差不多）。

AVR單片機熔絲位（Fuse）快速入門

AVR單片機外部中斷實例

背景：

AVR單片機下載燒錄快速入門

導讀：本文介紹AVR官方唯一推薦的下載方法：STK500。也介紹了AVRStudio同時支持的JTAG下載。并口下載由于速度很慢，AVRStudio也不支持并口下載，（僅能使用第三方的軟件下載）故我們不推薦使用。我們的感覺：用過STK500下載后，就不會再使用并口下載了。感覺是兩種完全不同檔次的方式。

預備知識1： AVR開發軟件的選擇與安裝。

預備知識2： AVR Studio 快速入門。

一：STK500 下載

支持的芯片：支持全系列的AVR芯片。并且，支持未來的AVR新芯片。

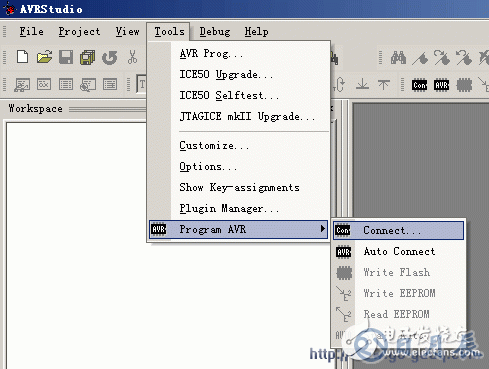

操作方法：打開 AVR Studio 軟件，按下圖操作。

Connect 與 Auto Connect 的區別，是每次都會提示選擇的設備名稱與連接端口。 Auto Conect 會自動使用上一次的設置，提高操作效率。

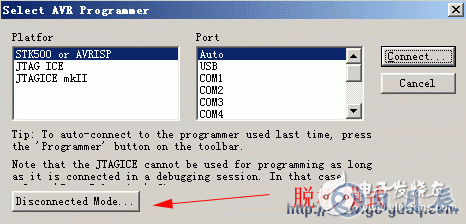

使用Connect 會彈出如下的界面：

Port 口我們選擇 Auto 即可。

如果你沒有連接 STK500 等設備，可以使用 Disconnected Mode （脫機模式）進入查看操作界面。

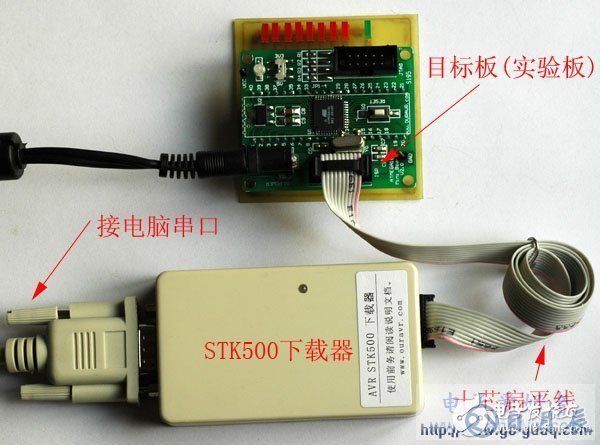

如果你已經按下圖連接好，就能按Connect進行連接了：

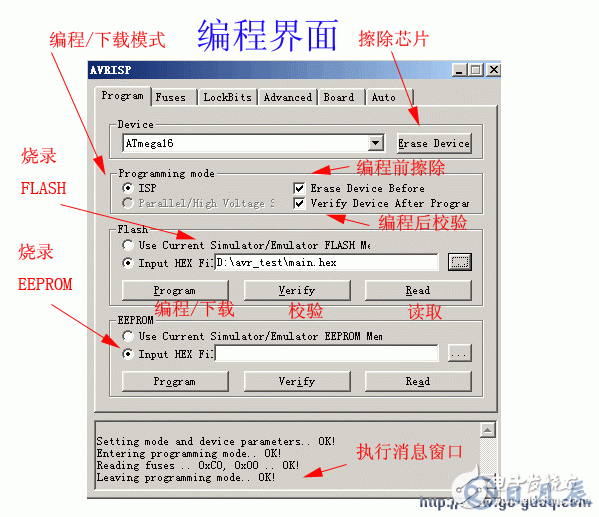

連接成功后，進入如下的界面：
