51單片機可以通過ISP下載方式燒寫程序，常用的工具為USB/TTL，常用的芯片有MAX232、CH340G等。下面介紹以CH340G芯片設計的ISP下載電路。

1.51單片機程序下載原理

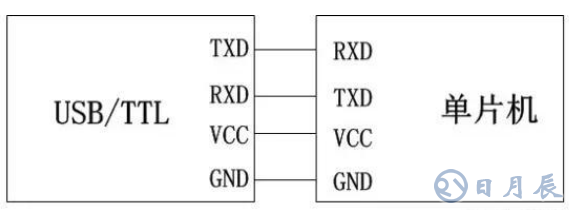

51單片機程序燒寫接口為RXD和TXD，即UART口，這兩個接口是通信口，配合不同的芯片可以實現不同的通訊方式。如果連接MAX232即可實現232通信，如果連接MAX3082即可實現RS485通訊。下載程序正是通過這兩個接口來實現的。下載方式如下圖所示。單片機的RXD和TXD要與USB/TTL設備的TXD和RXD交叉連接才能實現下載。

2.CH340G芯片介紹

CH340是一個USB總線的轉接芯片，實現USB轉串口、USB轉IrDA紅外或者USB轉打印口。是一款比較成熟的國產芯片，價格在1.5元左右。

具有如下特點：

全速USB設備接口，兼容USB V2.0，外圍元器件只需要晶體和電容。

仿真標準串口，用于升級原串口外圍設備，或者通過USB增加額外串口。

計算機端Windows操作系統下的串口應用程序完全兼容，無需修改。

硬件全雙工串口，內置收發緩沖區，支持通訊波特率50bps～2Mbps。

支持常用的MODEM聯絡信號RTS、DTR、DCD、RI、DSR、CTS。

通過外加電平轉換器件，提供RS232、RS485、RS422等接口。

支持IrDA規范SIR紅外線通訊，支持波特率2400bps到115200bps。

軟件兼容CH341，可以直接使用CH341的驅動程序。

支持5V電源電壓和3.3V電源電壓。

提供SSOP-20和SOP-16無鉛封裝，兼容RoHS

3.電路設計

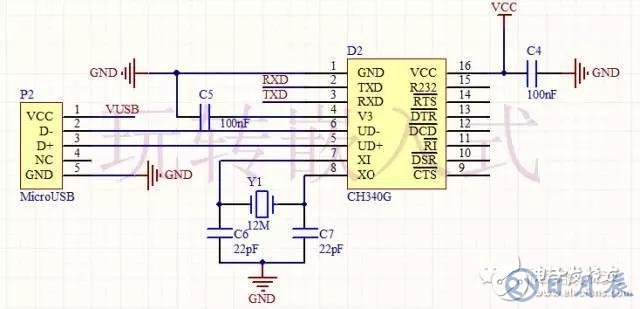

CH340G的下載電路如下圖所示。

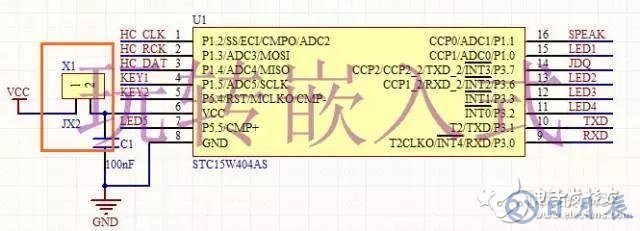

P2為USB接口，CH340G的TXD與單片機的RXD連接，CH340G的RXD和單片機的TXD連接。圖中的CH340G用的是5V供電，如果用3.3V供電的話第4腳要連接到3.3V。由于STC51單片機在下載程序的時候要斷電再重新上電，所以單片機部分的電源設計如下圖所示：

為了實現單片機電源的斷電再上電（注意：這里是指單片機的電源而不是整個電路的電源），在單片機的電源腳上加了一個X1跳線。

4.使用效果

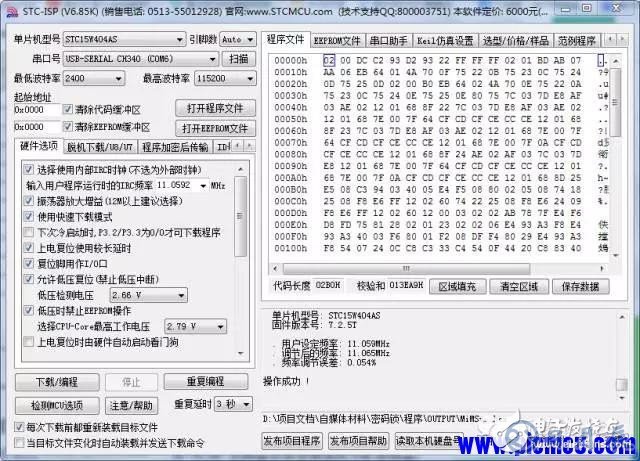

使用STC的軟件STC-ISP來下載。

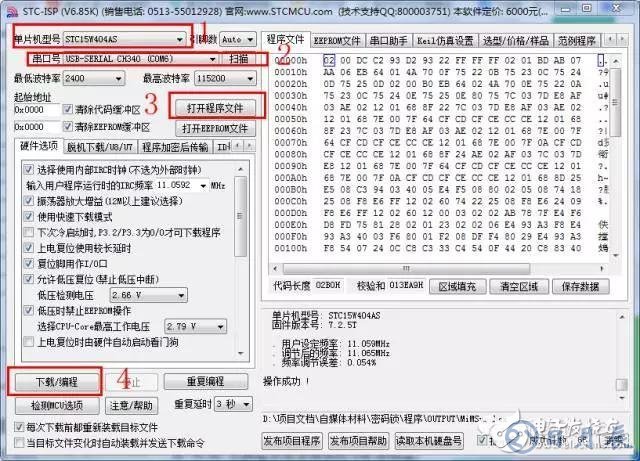

下載步驟如下：

執行到第4步，點擊下載之后要將電路板上的X1斷開再接上即可實現單片機程的下載。
