隨著電子系統的復雜度越來越高，EMI問題也越來越多。為了使自己的產品能達到相關國際標準，設計人員不得不往返于辦公室和EMC實驗室，反復地測試、修改設計、再測試。這樣既浪費了人力，物力，也拖延了產品的上市時間，給企業帶來不可估量的損失。于是，如何在產品設計的階段就及時發現EMI問題變得重要。PCB布局、布線以及電源層的處理對整個電路板的EMI問題有著非常重要的影響。本文將通過實例分析討論如何利用EMIStream來解決板級EMI問題。

電磁干擾（EMI）分為傳導干擾和輻射干擾兩種。傳導干擾主要是電子設備產生的干擾信號，通過導電介質或公共電源線互相干擾。輻射干擾是指電子設備產生的干擾信號，通過空間耦合傳給另一個電路網絡或電子設備。

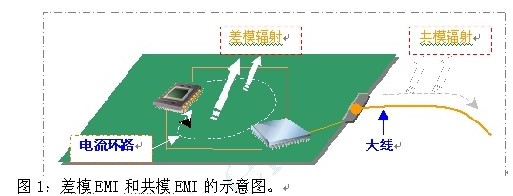

在PCB電路板中，電磁能的存在有兩種形式，即差模EMI和共模EMI。當器件輸出的電流流入一個負載時，就會產生差模EMI。當電流流經多個導電平面，如PCB上的導線組或電纜，就會產生共模EMI。圖1給出了差模EMI和共模EMI的示意圖。

差模EMI的計算采用如下公式：

其中，Ip表示電流強度，f表示共模電流的頻率，Ls表示環路面積，d表示測量天線到電纜的距離。

共差摸輻射的計算采用如下公式：

其中，I表示電流強度，f表示共模電流的頻率，L表示電纜線長度，d表示測量天線到電纜的距離。

解決EMI的主要方法是減少電路板上由各種原因產生的輻射能量，而控制EMI的關鍵，是降低電源地平面諧振和電路回流的路徑阻抗，并正確放置旁路和去耦電容。

本文使用EMIStream工具對板極EMI問題進行分析。EMIStream工具的兩大主要功能是支持PCB板全部網絡的EMI分析以及電源諧振分析。EMIStream是由日本NEC公司基于多年EMI設計經驗開發的應用軟件，可以用于Cadence、Mentor Graphics、Zuken和Altium等公司的設計工具中的各種PCB設計流程，在PCB制造之前解決EMI問題。EMIStream軟件內建13條經典EMI檢查規則，均經過日本NEC內部產品實際設計結果驗證，每個檢查規則的設置值是經過實際驗證的最佳理論值。

1．EMIStream分析流程

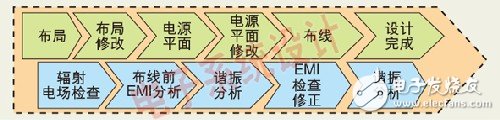

圖2是使用EMIStream對電路板進行分析的設計流程。EMIStream嵌入在PCB設計的全過程，在設計階段解決EMI問題有利于減少反復設計的次數。

圖2：使用EMIStream對電路板進行分析的設計流程。

2．布局的EMI檢查

A）當完成布局后，把Allegro數據直接導入EMIStream工具。 EMIStream和Mentor、Zuken、AlTIum等其他公司的主流PCB設計工具也都有接口，保證數據的完全導入。

B）設定層疊信息，根據PCB板的層疊信息，填寫入EMI。

C）根據電路的設計數據，正確填寫電路中相關NET的頻率、串?dāng)_組、差分對、電源地信號的設置。

D）設置規則的參數，我們選擇采用默認參數，同時選擇長度檢查和最大輻射值檢查項目對該板實施檢查。

檢查結果以對話框的形式顯示出來，用戶點擊錯誤提示，查看有問題的NET，然后采用下面兩個方法來消除EMI問題：（1）調整零件的布局位置，減少NET總的長度；（2）調整網絡的拓?fù)浣Y(jié)構，減少共模輻射的強度。

3：布局布線中和完成以后的EMI檢查：

A：當布局布線完成后，實施整板網絡檢查，通過NET Parameter選擇需要檢測的所有關鍵信號，比如時鐘、數據、地址線、差分對等，同時可以任意選擇13條規則作為EMI檢查的基準。

B：13規則包括傳導輻射分析用的2個規則、電流回路分析用的3個規則、電源和地層分析的2個規則、信號完整性分析的4個規則、元件布局分析的2個規則。

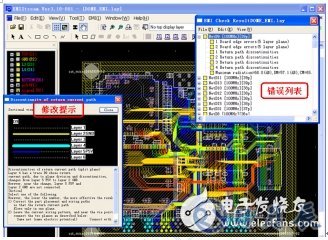

C：檢查結果以對話框的方式顯示出來，按照網絡的EMI問題的嚴重程度從上到下逐一列出。打開每一條出錯網絡，將列出全部EMI出錯信息（錯誤列表），有的出錯信息還會顯示修改提示，最后列出該網絡的最大輻射值以及差模輻射共模輻射值；同時，該網絡在PCB版圖上將高亮度顯示，所有錯誤用紅圈在網絡上標出（圖3）。

圖3：檢查結果以對話框的方式顯示出來，出錯網絡在PCB版圖上將高亮度顯示，所有錯誤用紅圈在網絡上標出。

例如，第一個錯誤提示該網絡沒有完整的電流回路，點擊該錯誤，畫面放大顯示并用紅圈標示錯誤的位置。同時，還會彈出對話框，顯示錯誤的原因，并給出幾個修改建議。這些建議包括：（1）修改導線的路徑避免跨不同NET的銅箔，導致參考平面不完整，阻抗失配。（2）修改銅箔的外形，使導線擁有完整的參考平面。第二個錯誤是該網絡的最大輻射dB值，分為差模和共模輻射值。

D：然后，顯示發現的銅箔錯誤，比如GND銅箔邊緣缺少過孔、過孔間距過大等。

E：串?dāng)_檢查幫助檢查同一層并行走的部分或相鄰層交叉的布線是否有串?dāng)_。建議修改并行太長的走線。

4．電源地平面諧振分析

在完成了對網絡的檢查并做了相應的修改，接下來針對電源地平面進行諧振分析。EMIStream通過模擬板的形狀和電源、地平面之間形成的電容進行建模，并運用SPICE電路仿真進行解析。用紅色表示大的電壓波動，藍色表示小的電壓波動。

首先對3V3的電源層面進行分析，鼠標點擊選擇3V3電源平面，填寫和3V3電源平面最近的GND平面的間距，介質常數信息。修改OpTIon選項中的計算網格大小為3毫米，設置掃描頻率從30MHz到2GHz，步長為10MHz。點擊RUN開始分析，結果如圖4所示。

圖4：電源地平面諧振分析顯示結果。

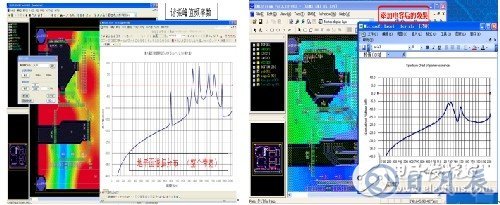

諧振分析結果有兩種圖形顯示：一種是PCB版圖上的波動電壓分布圖，紅色的區域?yàn)殡妷翰▌?dòng)相對較大的地方，藍色為電壓波動相對較小的地方；另一種是在設定的頻率范圍內的全部諧振頻率點，其峰值波動電壓是否超標可以從選定的電磁標準曲線上看出。 從圖5左圖中可看出，電源/地平面在1.5GHz附近有很多諧振點。

對于電源/地平面諧振問題，可以通過在電壓波動相對較大的地方增加退耦電容來減少諧振。EMIStream系統自帶了常用電容的RLC模型，如果需要特別的RLC電容模型，用戶可以自由添加。我們?cè)趲讉€(gè)紅色地方添加C104的電容。需要注意一點的是，采用電容串聯電阻的效果可能更好一些。再使用相同的設置，重新進行分析，結果見圖5右圖。此時的分析結果得到明顯改善，剛才紅色的區域都變成藍綠色，從2G以下的最大諧振值都降到-5dB以下，滿足了系統的設計要求。

本文小結

PCB設計的EMI問題是一個非常復雜的問題，需要用各種方法來綜合處理，通過該案例分析，可以發現：（1）聯合使用EMIStream工具和PCB設計工具，可以大大提高設計效率；（2）可在PCB設計階段發現并解決EMI問題，減少反復修改的次數，節約成本；（3）與通常的SI分析工具相比，不需要IBIS模型，不是對一個網絡而是對全部網絡進行分析，很快（一分鐘）可出結果；（4）可以立竿見影的幫助PCB工程師，幫助改進布局布線策略，減小電路板的EMI干擾的發射；（5）有效地提高設計質量，縮短設計周期，加快產品上市時間。
