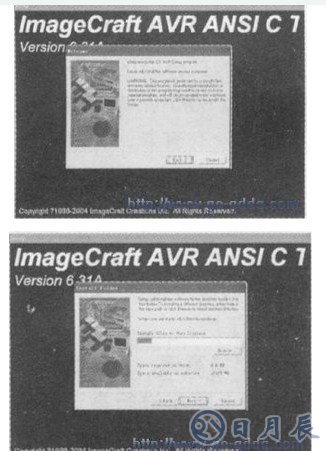

ICCAVR6.31AC語言編譯器的安裝在電腦中放入配套光盤，打開ICCAVR6.31A安裝文件后進入安裝界面（左圖））安裝目錄可使用默認方式，將其安裝在C盤的icc文件夾中（右圖）。安裝完成后，需進行注冊才能得到無時間限制的完全版軟件。注冊方式如下：

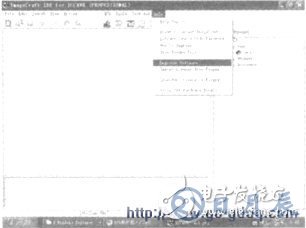

1.打開ICCAVR6.31A編譯器界面，單擊菜單欄Help→RegistSOFt→ware（左圖），系統會提示關掉計算機的防病毒程序，單擊Continue按鈕進入注冊界面（右圖）o2.選中并復制EMailUnLOCkCode欄右側框內的7組數值。

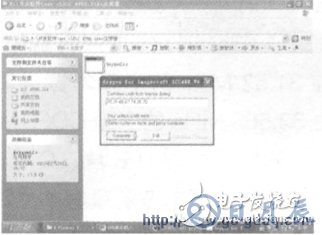

3.打開注冊器，粘貼剛才復制的數值（下圖）。

4.點擊得到解鎖碼（下圖）。復制該解鎖碼。

5．在ICCAVR6.31A編譯器的注冊界面的Paste（~V）theunlockcodefromImagecraft｀semail欄中，粘貼入解鎖碼（左圖），單擊License按鈕后再單擊OK完成注冊（右圖）。

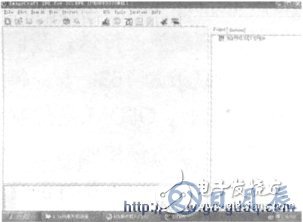

注冊完成后的ICCAVR6.31A啟動界面如下圖所示，主要由菜單欄、工具欄、源文件編輯窗口、工程窗口和編譯輸出窗口五部分組成。

AVRStudio集成開發環境的安裝打開配套光盤內的AVRStudio安裝文件，雙擊Setup.exe文件，按照提示步驟進行安裝。安裝結束后，會出現一個關于安裝USB驅動的界面，由于我們這里不用USB驅動的器件，只需點擊CANcel關閉即可。

安裝完成后的AVRStudio啟動界面下圖所示。

PonyProg2000下載軟件的安裝Prog2000軟件主要用于AVR片機及PIC單片機的程序下載，在Windows95/98/ME/NT/2000/XP等操作系統上使用。雙擊配套光內的PonyProgV206f軟件進行安裝，安裝過程中只需按照提示，單擊Next按鈕，逐步進行即可。安裝完成后，還可以進行漢化，選中漢化程序包中的PonyProg2000文件（注意不要打開），然后復制，隨后打開C：＼ProgramFiles＼PonyProg2000文件夾，直接點擊粘貼。當彈出對話框提示是否需替換時，點確定，原文件即為中文版。下圖為PonyProg2000的啟動界面。

我們講座中的AVR單片機開發程為：1.設置ICCAVR：2.建立一工程項目；3.輸入C源文件；4.向工程項目中添加源文件；5.編譯文，編譯通過后生成COFF/HEX文件；6，在AVRStudio集成開發環境打開COFF文件，使用JTAG仿真行實時在線仿真或進行軟件模擬仿真；7.使用PonyProg2000軟件將HEX文件下載到單片機中；8.應用。

AVR入門程序

接下來我們做的第一個AVR程序是控制AVR單片機綜合試驗板上的8個LED，讓它們亮、滅進行閃爍。

1.設置ICCAVR通過ICCAVR編譯連接工程之前，需要對編譯器屬性進行設置，設置好的某些屬性可保留起來作為新建工程的默認屬性。

打開ICCAVR軟件界面，選擇Project→OpTIon進入屬性設置對話窗。共有Paths、Compiler、Target、ConfigSalvo四個屬性標簽頁。1）.Paths標簽頁（下圖）：在屬性中設置編譯器的頭文件目錄（In-cludePath{s）：）和庫文件目錄（Li-braryPath：）。我們使用系統默認的頭文件目錄和庫文件目錄。

由于我們不使用匯編語言進行開發，因此匯編語言頭文件路徑（AsmIncludePath（s）：）空著不填。

輸出文件目錄（OutputDirec-tory：）空著不填，則輸出文件自動存放在工程目錄中，否則存放在用戶填寫的路徑下。

2）.Compiler標簽頁（下圖）：StrictANSICCheckings選中表示進行嚴格的C語法檢查。

AcceptExtensions（C++com-ments，binaryconstants）選中表示接受C++風格的程序注釋。

Intsizeenum（forbackwordcompaTIbility）選中表示可以向下兼容程序。

0pTImizaTIons欄可以選擇默認設置（Default）或使能代碼壓縮功能（Enablecodecompression），對程序的編譯進行優化。

OutputFormat欄選擇格式輸出。COFF格式的文件用于程序的仿真調試，HEX格式的文件可燒寫入單片機。

AVRStudioVersion（COFF）欄中選擇Studio4.06andabove。

3）.Target標簽頁（下圖）：在DeviceConfiguration下拉列表中，選擇我們所使用的單片機芯片型號，這里我們選擇ATMegal6。其它栗用默認設置。

4）.ConfigSalvo標簽頁：采用系統默認的為不帶實時操作系統（DonotuseSalVOConfigu-rator）。

完成設置后，單擊OK即完成ICCAVR的屬性設置。如果我們?cè)陂_發下一個工程項目時，使用這些已經做好的屬性設置）則不必再次進行屬性設置了。

2.建立一個工程項目在我的文檔中新建一個acl的文件夾。在IC-CAVR軟件界面中，單擊Project，在彈出的下拉菜單選中New選項，屏幕顯示為圖16。在出現的SaveNewProiectAs對話框中，選擇工程項目存放的路徑（存放在剛才新建的ac1文件夾中）并輸入新建工程項目的名稱（這里我們?nèi)∶鸻cl），單擊保存按鈕，系統自動初始化成3個空文件夾Files、Headers、Docu-ments，如右圖所示。

3.輸入C源文件單擊File菜單，在下拉菜單中選擇New，隨后在出現的Untitled-0文本文件編輯窗口中輸入以下的源程序。

# include《 iom1 6v. h》

void delay（void ）

}

unsigned int i， j;

for（i=0；i《1000；i++）

{

for（j= 0; j《 500; i++）

｝

｝

//========

void main（void）

｛

DDRB= Oxff;

PORTB= Oxff;

while（1）

｛

PORTB= Ox00;

delay（）；

PORTB= Oxff;

delay（）；

}

｝

程序輸入完成后，選擇File，在下拉菜單中選中Saveas，保存在Ac1文件夾中，源文件名為ac1.c，保存后可看到源文件名由Untitled-0變?yōu)閍cl.c。

4.向工程項目中添加源文件選中工程項目區的File文件夾右擊。在出現的下拉窗口中選擇AddFiles，如圖右所示。在添加文件窗口中選擇acl.c源文件，鼠標單擊打開按鈕，這時acl.c文件便加入到工程項目中（下圖）。

5.編譯文件選擇主菜單欄中的Project）在下拉菜單中選中MakeProject，這時編譯輸出窗口出現源程序的編譯信息，如下圖所示。如果編譯出錯，會在編譯輸出窗口中顯示出來。用戶可以在源程序編輯窗口重新輸入、修改源程序文件，并再次編譯，直到編譯通過井生成用戶所需的文件。

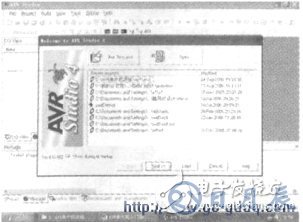

6.軟件模擬仿真打開AVRStudio集成開發環境，這時出現一個歡迎進入AVRStudio的界面（下左圖）。

單擊Open按鈕，選中acl，cof文件后點擊打開，出現生成AVRStudio工程項目文件的界面后點保存，然后出現選擇仿真平臺的界面（下圖）。

這里我們進行軟件模擬仿真，DebugPlatform欄中選擇AVRSimulator，Device欄選擇At-megal6芯片（左圖）。點擊Finish后進入仿真界面（右圖）。

在主菜單中打開Debug，從Debug的下拉菜單中可看到常用的仿真快捷鍵，這里我們選擇F1O（StepOver）進行調試。

選擇Debug-AVRSimulatorOptions，出現下圖所示的仿真選項，我們將Frequency一項中的仿真頻率改為8.OOMHz，使其與試驗板的實際工作頻率相符。

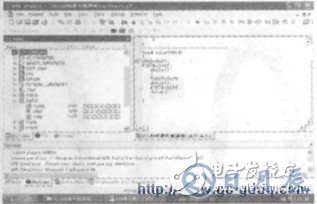

在左側WorksPACe窗口中，存放著ATMeagl6的各種寄存器的狀態值，我們將I/0ATMEGAl6前的加號展開，再將PORTB前的加號展開，將PORTB輸出口打開（下圖）。

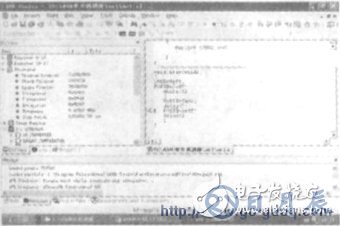

鼠標在程序的光標箭頭上點一下，隨后按動F1O，可發現PORTB口的各寄存器會發生變化，DDRB全部為黑色（OxFF），說明方向寄存器的設置為輸出方式，而隨著繼續按動F1O，PORTB與PINB則一會變黑（OxFF），一會兒變白（0xO0）。將Workspace窗口中的Processor前的加號展開，老下面有個StopWatch項，該項就是AVRStudio在選定時鐘頻率下計算出的運行時間（下圖）。我們可發現，PORTB輸出低電平到電平的時間間隔約0.439秒，反復循環。仿真調試通過后，關閉AVRStudio開發環境。

7.將HEX文件下載到單片機中將并口下載器插電腦的并口，下載線的另一端插AVR單片機綜合試驗板的ISP口將試驗板上標示PBO-PB7的雙排針上8個短路塊拔下，插到標有LED的雙排針上，使PB口與LED接通。試驗板通電工作，注意，5V穩壓電源接DC5V插座；若使用9V以上電源時，插9~l5V的插座。插錯電源會損壞芯片！

一次使用PonyProg2000下載序時）需對PonyProg2000進行設置，選擇合適的下載接口方式，并對端口進行校正。PonyProg2000支持串口及并口下載，這里我們采用井口SPI方式下載程序。

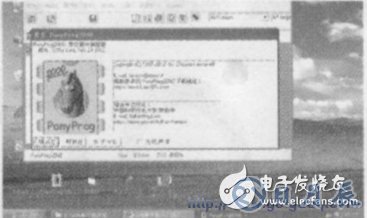

雙擊桌面上的PonyProg2000快捷圖標運行軟件（下圖），出現小馬頭圖標后點確認。

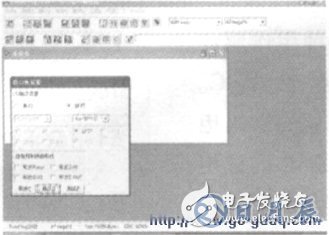

程序下載前先進行端口設置及校正。選擇設置→接口設置，出現下圖對話框。如果我們的電腦使用的操作系統是Windows95/98/ME，單擊并行，選擇AvrISPAPI，并選擇LPT1；如果我們的電腦使用的操作系統是WindowsNT/2000/XP，則單擊并行，選擇AvrISPI/0，并選擇LPT1。

然后選擇設置→校正，對端口進行校正，出現下圖的窗口。

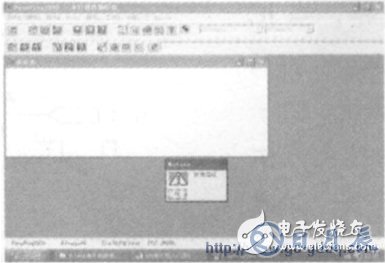

單擊Yes開始校正，校正完成后會有提示（下圖），點OK即可。

選擇器件→AVRmicro→At→megal6（下圖）。

選擇文件→打開程序（FLASH）文件，文件類型選*HEX，裝載編程文件（下圖）。

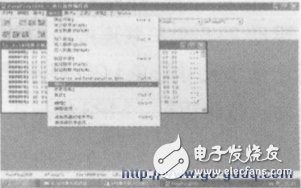

選擇命令→擦除，先擦除器件（下圖）。

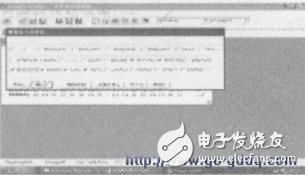

選擇命令→SecurityandCon-figurationBits.。。，按圖36配置熔絲位。單擊寫入，寫入熔絲位配置。

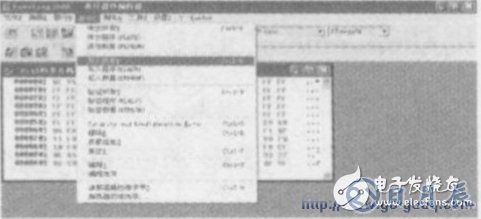

選擇命令→寫入所有，開始下載燒寫文件（下圖）。

在下載文件時，ISP旁的發光二極管DO會點亮。

8.應用下載燒寫完成時，我們即可看到PB口驅動的8個發光二極管開始閃亮，周期約0.8s，即點亮0.4s、熄滅0.4s，反復進行。
