4-20mA.DC(1-5V.DC)信號制是國際電工委員會(IEC)過程控制系統用模擬信號標準。我國從DDZ-Ⅲ型電動儀表開始采用這一國際標準信號制，儀表傳輸信號采用4-20mA.DC,聯絡信號采用1-5V.DC，即采用電流傳輸、電壓接收的信號系統。

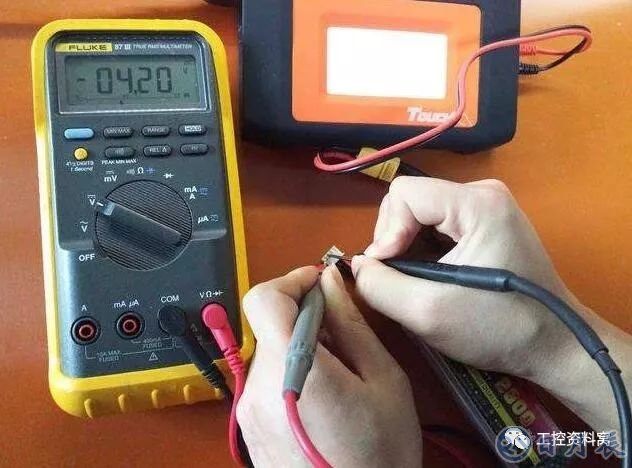

14-20mA信號電流測量方法：

1、對于電流輸入信號，可采用測量信號端對地電壓的方式估算電流值；

2、對于電流輸入信號，也可采用拆線串接電流表的方法測量信號電流；

3、對于電流輸出信號可將電流表直接短時短接輸出端子測量電流值；

4、對于電流輸出信號，也可采用拆線串接電流表的方法測量信號電流；

5、外部設備有專用測試接口；

6、帶HART功能的儀表使用智能終端進行測量；

7、帶有專用測試接口。

2上述常用方法的分析：

第1種方法測量過程不會影響信號傳遞，但操作維修人員必須熟知模塊輸入電阻，這點對于很多人來說有一定難度，這會為信號測量帶來一定不確定性。

第2~4種方法可以直接讀出信號電流，但都會影響正常的測量功能，拆線甚至?xí)?dǎo)致儀表斷電重啟。

第5種方法對儀表有特殊要求，只有個別廠家的儀表具有該功能，而且需要到現場去開蓋檢測，除了防爆場合禁止開蓋的限制外，還不能排除線路故障的影響。

第6種方法是未來的發展趨勢，但目前只有部分品牌具有該功能。其中新大新科技的安全柵底板就配備了專用的HART接口用于HART信號的采出。另外HART通訊的前提是儀表和線路均正常，線路故障或儀表故障導致通訊不正常時還需要使用萬用表進行檢測。

第7種方法可以使用萬用表或?qū)Ｓ没芈窚y試儀讀取電流電壓信號，直接了解信號狀況。新大新科技的第二代安全柵底板全面配置了該接口。

3拆線測電流的弊端：

1、影響上位機正常檢測數據顯示；

2、若此測點涉及連鎖保護，在未解除相應連鎖保護時拆線測電流，有可能導致連鎖保護誤動；

3、拆線時有可能引起相鄰設備接線誤動，導致不安全情況發生。

4為何需要不拆線測電流？

由于目前大量中小企業維修人員缺乏必要的培訓，維修人員對儀表性能、系統線路不熟悉，經常遇到有人因使用萬用表不當造成的回路短路、自動狀態下拆線測電流導致控制異常動作、防爆場合開蓋等危及生產安全的行為，甚至釀成惡性事故。筆者就遇到過維修人員因測量催裂化裝置再生器壓力不當造成的雙動滑閥異常動作，導致ESD系統啟動緊急停車，差點釀成惡性爆炸事故。

企業維修人員流動頻繁，技術水平的提高也不是一朝一夕之事。

自控設計人員在進行工程設計時必須考慮目前企業的實際現狀，如何通過設備技術升級來提高系統的保護水平，規范測量行為，預防事故發生是擺在自控設計人員面前不能回避的問題。

如何采用簡單易行的辦法測量線路的信號電流和電壓，判斷線路和儀表故障范圍，在進行日常維護時既能進行信號幅度檢查，又不影響正常的測量控制功能，適合目前工業企業維護人員的實際技術水平。

中間繼電器的原理是將一個輸入信號變成多個輸出信號或?qū)⑿盘柗糯螅丛龃罄^電器觸頭容量）的繼電器。其實質是電壓繼電器，但它的觸頭較多（可多達8對）、觸頭容量可達5-10A、動作靈敏。

5如何實現不拆線測電流？

快速接線模塊將控制柜內的接線電氣附件（如開關、繼電器、隔離器、安全柵、端子、保險等）集成在一起，增加了各種保護、指示和方便安裝、改造、維護維修的元素，設計成模塊化結構的系列產品，包括各種模擬及數字信號的輸入輸出、電源分配等，采用統一的標準安裝尺寸，元器件透明化設計，指示一目了然，為系統集成、運行維護帶來極大的方便。該產品屬于省配線產品,節省的是配線而不是元件,它不是簡單的元件集成,而是在集成的基礎上又增加了常規條件下不容易實現的要素。

不拆線測電流功能如下：

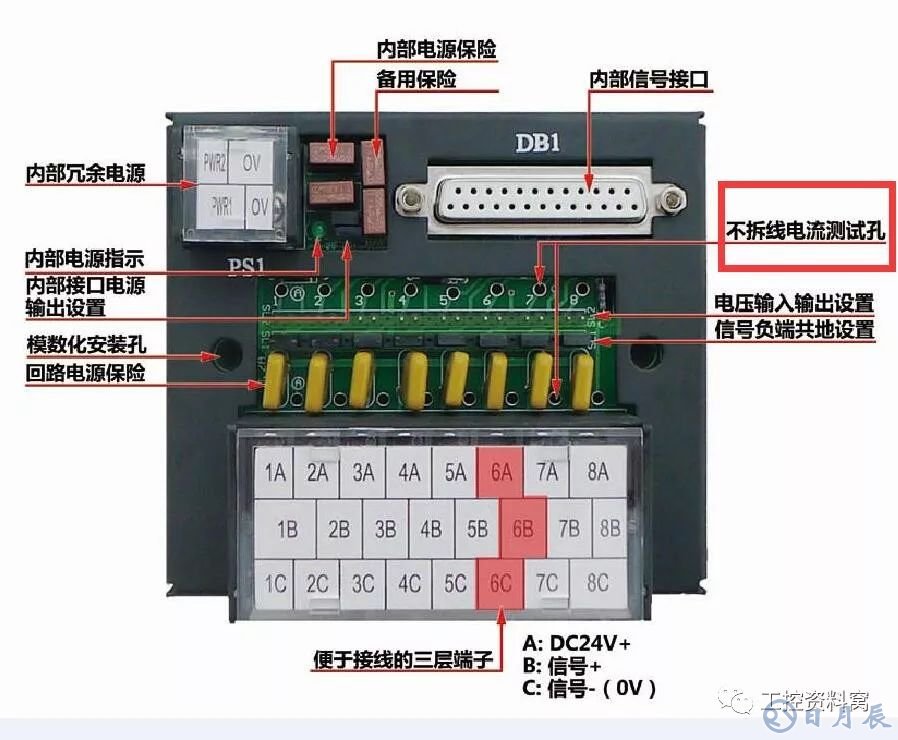

專用測試接口：產品配備專用檢測接口，可實現不拆線測電流，整個測量過程儀表不斷電、不影響正常測控過程，不影響信號傳遞過程。操作人員無需了解線路走向、儀表制式，不用帶接線圖，方便快速查找故障點，提升工作效率，使用測量表時只能插入專用接口，就可避免事故發生。

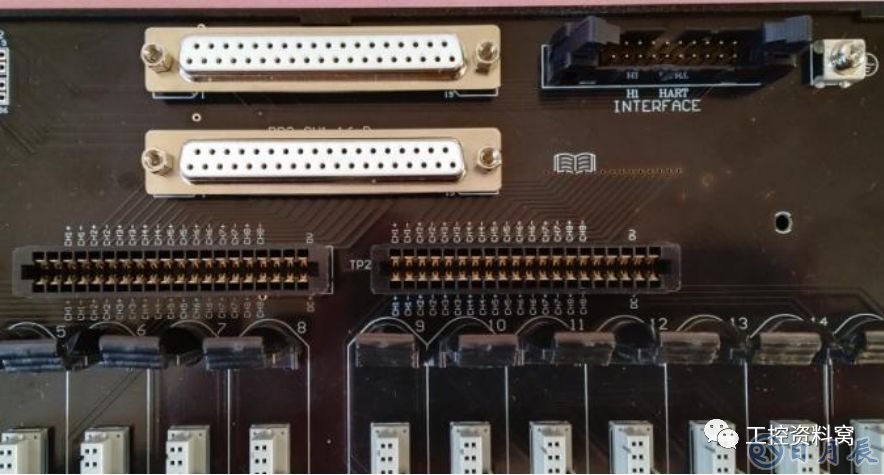

新大新科技全面升級的第二代安全柵底板，在內側信號傳輸通道上增加了測試接口，可以在線測試信號電流，檢測信號過程無需拆線，不影響信號正常傳輸。方便快速查找故障點，提升工作效率，并降低了對維修人員的技術要求。減少了因檢修人員不熟悉線路、錯用萬用表電流檔、錯拆回路、恢復過程出現錯接虛接等造成的安全事故，確保裝置和系統正常運行。

維護方便

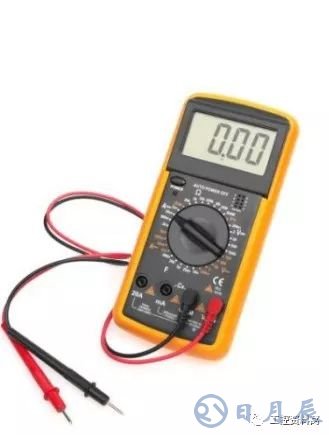

測試儀表可同步檢測8路模擬信號或16路數字信號，無需供電，可隨身攜帶，或隨意插到一塊底板上，哪里有疑問插上就明了！
