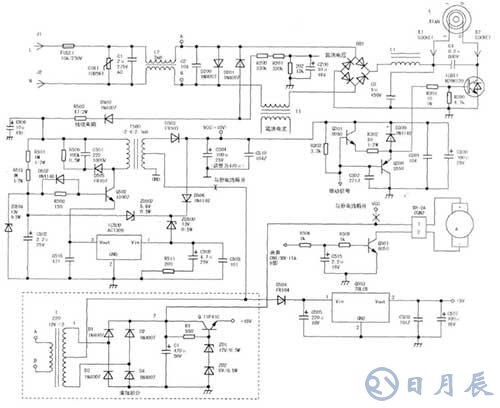

九陽JYC-21CS21型電磁爐電源電路如下圖所示，由以下幾個部分組成：

1.IGBT管供電

從下圖中可以看到，AC220V電源通過接線螺釘Jl、J2，保險絲FUSEl/10A(大電流保護)，壓敏電阻CTRl/10D561(過壓保護)，再經過高頻濾波電路(共模變壓器L2、C1、C2)后分為兩路，其中，主電路通過串聯互感器T1(感應電壓用于監測主電路電流)，橋堆DB1整流，L1、C3(LC)濾波得到，約300V的直流電壓加至電磁線圈和IGBT管上，C4和線圈構成諧振回路。

2.電網監測

從共模變壓器L2輸出的AC220V電壓經過D200、D201整流后，一路通過R200、R201、R202、C200組成的分壓、濾波電路取得電網監測電壓送給CPU，用于監測電網電壓。如果電網電壓不正常，CPU將及時切斷振蕩電路。需要說明的是，部分偏遠地區或超負荷工業園區會因電網電壓極不穩定而導致電磁爐不能正常工作。

此時，可將R202做成可調電阻，通過調整分壓比來解決此類問題。

3.開關電源部分

D200、D201整流后的另一路經過D500、R503、C500降壓濾波后提供給本機開關電源，這一部分電路是本文要重點討論的。在實際使用中，由于開關電源處在高電壓狀態下，造成此部分電路損壞元件較多，故障率較高。下面介紹此部分電路的工作原理。

D500、C500整流濾波后輸出約300V的直流電壓，加到開關變壓器T500初級，通過開關模塊IC500(ACT30B)控制開關管Q502(13002)，起振后在開關變壓器初級產生20kHz左右的高頻高壓脈沖，耦合到開關變壓器次級，次級輸出較高的脈沖電壓，通過快速’恢復二極管D503整流、C504電容濾波后，得到直流電壓VCC(+18V)，給三路電路供電：一路送IGBT管驅動電路(Q300、Q301)。如果該點電壓偏低，將造成驅動電流減小，使得IGBT管脫離開關狀態進入放大區，造成管耗增大而損壞;一路加到風扇電路;還有一路給比較、振蕩電路LM339供電。次級的另一只腳輸出較低的脈沖電壓，通過D504、C505整流濾波，78L05穩壓后輸出+5V直流電壓，給CPU、數碼顯示、LED指示及其他監測電路供電。在通電瞬間，300V電壓通過R501、R513(1MΩ)降壓后，輸出一個啟振電壓至Q502基極，讓開關電源啟振。所以，R501、R513又稱啟振電阻。次級整流濾波輸出的VCC(+18V)電壓，通過D506整流、穩壓二極管ZD500鉗壓、C509濾波后，為開關模塊ACT30BS提供所需的VDD電壓，并通過ZD502、ZD504、C502構成的穩壓監測電路來穩定+18V電壓。
