本電路用IC BA5104/BA8206作控制芯片，通過合理設計，最大限度的發揮了該芯片的功能，經使用效果很好，現介紹給大家。它能實現以下功能：

　?、偈挚?遙控；

　?、谝袅窟b控；

　?、垡粼催x擇；

　?、苎訒r關機；

　?、蓍_關機揚聲器保護；

　?、蘼暪怙@示。

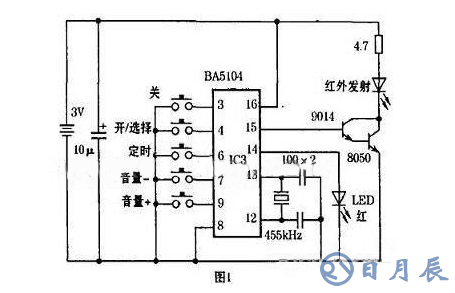

　　發射電路原理如圖1所示。

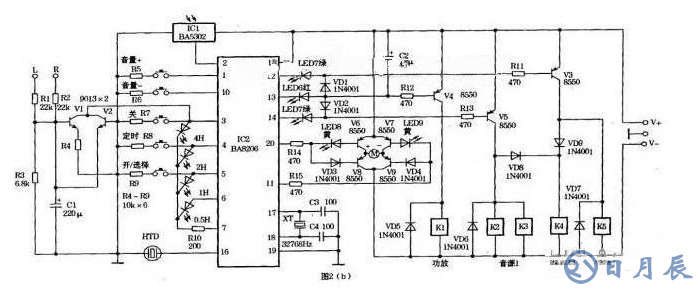

　　接收和主控電路原理如圖2所示。IC2為風扇電路芯片。本文將其工作原理介紹如下。

　　1.手控/遙控：按圖1中的遙控鍵實現手控/遙控，方便使用。

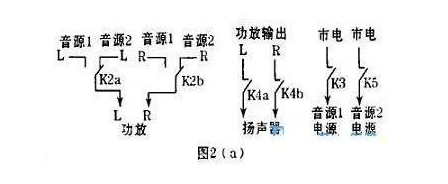

　　2.音源選擇：按開/選擇鍵，IC2第13腳先輸出低電平，使紅色LED6點亮作電源接通顯示，并使V4導通，K1得電吸合，將功放電源接通。3秒后第13腳恢復為高電平，第14腳轉為低電平，使綠色LED7點亮作音源1接通顯示，V5導通，使K2、K3得電吸合，接通圖2(a)中的音源1信號和電源。因VD2作用，V4仍導通，使K1吸合接通功放電源。同時經VD8也使K4得電吸合接通揚聲器。

　　若要使用音源2，則需再按一下開/選擇鍵，IC2第14腳又恢復為高電平而第12腳則為低電平。藍色LED5點亮作音源2顯示，并使V3導通，K5得電吸合接通音源2電源，再經VD9使K4吸合接通揚聲器。此時K2釋放接通音源2的信號，K3釋放斷開音源1的電源。

　　想要靜音只需按開/選擇鍵，使紅色LED6常亮即可。

　　因BA8206具有記憶功能，下次開機時會自動恢復上次關機前的工作狀態。如在關機前是聽音源2，則下次開機先由第13腳為低電平，3秒后第12腳轉為低電平接通音源2，方便使用而不必每次開機都重新選擇音源。

　　3.音量遙控： 圖2b中IC2第20、11腳為獨立的兩個雙穩態輸出端，調音量大小時如按一下音量+鍵，IC2第20腳輸出低電平，使V8、VD3截止，LED8點亮作顯示，并使V6導通。電源V+經V6、音量電機M和V9到電源V-，實現音量增加。如按一下音量-鍵，則IC2第11腳為低電平，使V9、VD4截止，LED9點亮作顯示，并使V7導通。電源V+經V7、音量電機和V8到電源V-。使電機反轉達到音量減小目的。

　　以上調音量大小到合適時。需再按一下音量+或-鍵，使第20或第11腳恢復為高電平即可。平時V8、V9和VD3、VD4均導通，因V6、V7截止，所以音量電機無電流通過而停轉。

　　4.延時關機：在開機后按定時鍵可使延時關機時間從0.5-7.5小時累加，LED1～LED4作相應顯示。延時過程中LED1～LED4會作相應遞減顯示，結束時全部熄滅，非常直觀。該功能很適合夜晚使用。

　　5.開關機場聲器保護：每次開機總是IC2第13腳先輸出低電平接通功放電源，3秒后再接通所選擇的音源1或2，并使K4吸合接通揚聲器，避免了開機時對揚聲器的電流沖擊。關機時第12、13、14腳同時為高電平，但因VD1或VD2的作用，C2充電為低電平，使V4仍導通，使功放電源接通，此時音源1或2及揚聲器已斷開，同樣避免了關機時對揚聲器的電流沖擊。按圖中C2的容值，3秒鐘后才使V4截止而關斷功放電源。

　　保護電路：從功放輸出中點引出經R1、R2和R3分壓后，無論功放中點正偏或負偏達到2V時，V1或V2就導通，將IC2第③腳對地實現關機保護目的。

　　6.聲光顯示： 圖中各種控制功能均有相應的LED顯示。上面已介紹。同時，HTD均會鳴叫一聲，很直觀。

　　圖2b中的IC1為紅外接收頭，圖1中的LED作按鍵遙控發射顯示。各種顏色LED均選中3mm高亮度發光管。
