    激光槍射擊游戲的電路圖
  • 激光槍射擊游戲的電路圖
  •   發布日期: 2018-12-28  瀏覽次數: 1,484

    只要擊發激光槍,激光瞬間射出,作為目標的外星人被擊中,眼睛的顏色發生變化,并用其手中的閃光炸彈反擊。

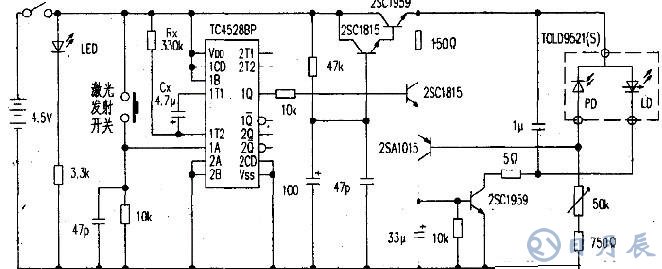

    激光槍電路如下圖。在玩具槍內裝入激光二極管、凸透鏡、驅動電路及電池,構成激光槍。為使激光只發射一瞬間,使用了單穩態多諧振蕩器TC4528,當輸入端lA的電平由“L”變“H”時,其輸出端lQ就瞬間輸出“H”,這一瞬間的長短由Rx、Cx確定。為安全起見激光的輸出功率被控制在lmW以下。

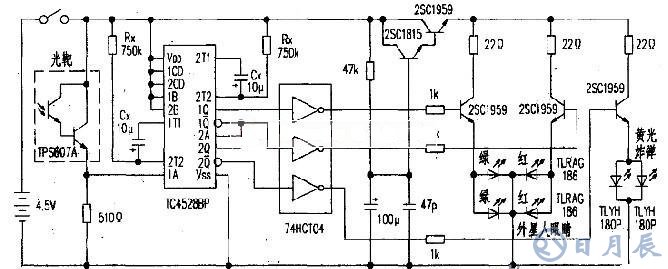

    槍靶的電路見下圖。在外星人玩具體內裝入光敏三極管(光靶)、發光二極管及電池等,當光敏三極管接收到激光時,多諧振蕩器TC4528的輸入端lA電平變?yōu)?ldquo;H”,其輸出端1Q和1Q的電平以數秒的間隔交替,使裝在玩具外星人眼部的紅、綠發光二極管交替閃光;同時,輸出的1Q與另一個多諧振蕩器的2A相連,使輸出端2Q電平翻轉數秒,驅動裝在玩具外星人手上的黃色發光二極管發光。

    還可以增加聲音芯片和喇叭等。利用多諧振蕩器的輸出,伴隨激光發出槍聲等。
