      無源隔離器如何接線

      無源信號隔離器(隔離器本身無需電源供電)是利用輸入回路中的信號電流對該儀表進行供電(指在信號隔離器內部取了部分輸入信號的能量來驅動隔離器工作),無需外接任何電源。無源信號隔離器型號:ZYG200-W、ZYG300-W。

    無源隔離器如何接線

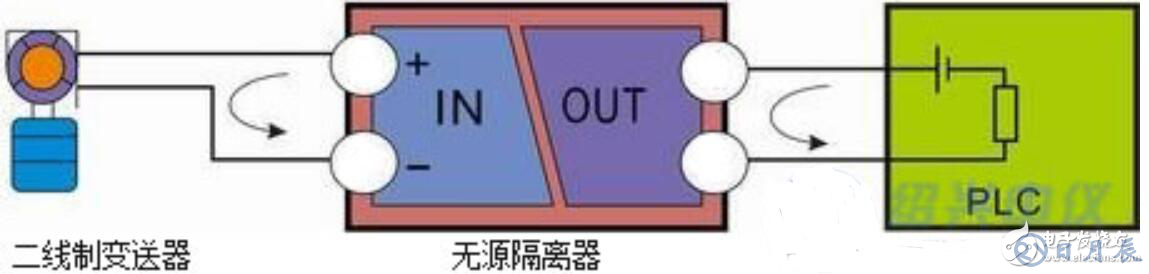

      說明:IN-信號輸入端、OUT-信號輸出端。

      無源隔離器的三種形式

      1、輸入端回路供電隔離型 對于這種隔離技術,輸入輸出組件線路所需的電能均來自于輸入端,輸入端是以回路供電的方式提供電能,回路電流通常是4~20毫安標準信號,在此作為輸入信號(例如,PLC輸出卡),輸入信號經隔離后通過輸出端提供給執行器或調節器?;芈饭╇姼綦x器無需附加輔助電源,使用方便。

      2、輸出端回路供電隔離型。對于這種隔離技術,輸入輸出組件線路所需的電能均來自與輸出端,輸出端是以回路供電的方式獲得電能(例如,PLC輸入卡),回路電流通常是4~20毫安標準信號,在此作為輸出信號。輸入端可以是各種傳感器的信號,也可以是4~20毫安標準信號。這種技術的重要特點是流向輸出端的信號電流不僅要向隔離單元供電,而且它還要供給隔離器的負載。(例如PLC輸入卡的輸入電阻)。

      3、輸出回路供電隔離,并對輸入配電型對于這種隔離技術,輸入輸出組件線路所需的電能均來自輸出端,輸出端是以回路供電的方式獲得電能回路電流通常是4~20毫安標準信號,在此作為輸出信號。

      此外,輸入端還需要從輸出端獲得電能作為輔助電源,即為配電電壓,該電壓供各種變送器使用,變送器輸出電流就是隔離器的輸入電流。這種隔離方式的隔離器很方便用于變送器與PLC或DCS之間的隔離。采用回路供電的PLC或DCS輸入卡就不需要另外的輔助電源
