信號發生器工作原理

信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源。信號發生器又稱信號源或振蕩器，在生產實踐和科技領域中有著廣泛的應用。各種波形曲線均可以用三角函數方程式來表示。能夠產生多種波形，如三角波、鋸齒波、矩形波(含方波)、正弦波的電路被稱為函數信號發生器。

信號發生器用來產生頻率為20Hz～200kHz的正弦信號(低頻)。除具有電壓輸出外，有的還有功率輸出。所以用途十分廣泛，可用于測試或檢修各種電子儀器設備中的低頻放大器的頻率特性、增益、通頻帶，也可用作高頻信號發生器的外調制信號源。另外，在校準電子電壓表時，它可提供交流信號電壓。低頻信號發生器的原理：系統包括主振級、主振輸出調節電位器、電壓放大器、輸出衰減器、功率放大器、阻抗變換器(輸出變壓器)和指示電壓表。電源自適應的方波發生器原理圖主振級產生低頻正弦振蕩信號，經電壓放大器放大，達到電壓輸出幅度的要求，經輸出衰減器可直接輸出電壓，用主振輸出調節電位器調節輸出電壓的大小。

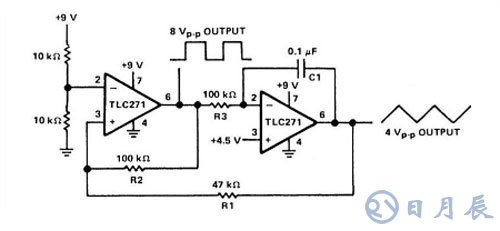

單電源供電的信號(函數)發生器電路圖

該電路的輸出波形既可以是方波的也可以是三角波的。左邊區域的功能和使用正反饋磁滯比較儀電路的功能是一樣的。反相輸入在電源的一半處被電阻R4和R5偏置。輸出反饋到第一階的同相輸入以控制頻率。方波的振幅是第一階的輸出擺動，也就是8V。
