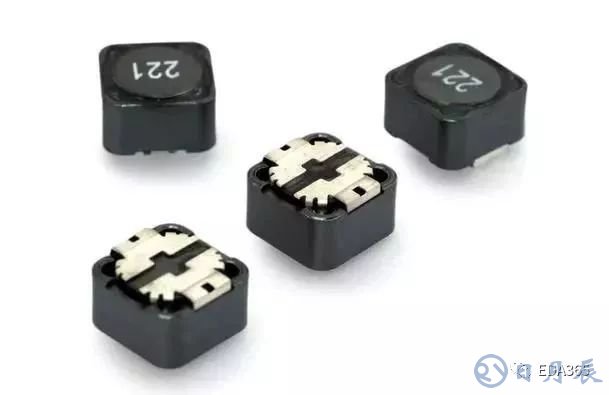

1、濾波時選用電感，電容值的方法是什么？

電感值的選用除了考慮所想濾掉的噪聲頻率外，還要考慮瞬時電流的反應能力。如果LC的輸出端會有機會需要瞬間輸出大電流，則電感值太大會阻礙此大電流流經此電感的速度，增加紋波噪聲。

電容值則和所能容忍的紋波噪聲規范值的大小有關。紋波噪聲值要求越小，電容值會較大。而電容的ESR/ESL也會有影響。另外，如果這LC是放在開關式電源)的輸出端時，還要注意此LC所產生的極點零點對負反饋控制回路穩定度的影響。

2、模擬電源處的濾波經常是用LC電路。但是為什么有時LC比RC濾波效果差？

LC與RC濾波效果的比較必須考慮所要濾掉的頻帶與電感值的選擇是否恰當。因?yàn)殡姼械母锌?reactance)大小與電感值和頻率有關。如果電源的噪聲頻率較低，而電感值又不夠大，這時濾波效果可能不如RC。但是，使用RC濾波要付出的代價是電阻本身會耗能，效率較差，且要注意所選電阻能承受的功率。

3、在電路板尺寸固定的情況下，如果設計中需要容納更多的功能，就往往需要提高PCB的走線密度，但是這樣有可能導致走線的相互干擾增強，同時走線過細也使阻抗無法降低，請介紹在高速（>100MHz）高密度PCB設計中的技巧?

在設計高速高密度PCB時，串?dāng)_(crosstalk interference)確實是要特別注意的，因?yàn)樗鼘?duì)時序與信號完整性(signal integrity)有很大的影響。

以下提供幾個注意的地方：

1). 控制走線特性阻抗的連續與匹配。

2). 走線間距的大小。一般常看到的間距為兩倍線寬。可以透過仿真來知道走線間距對時序及信號完整性的影響，找出可容忍的最小間距。不同芯片信號的結果可能不同。

3). 選擇適當?shù)亩私臃绞健?/p>

4). 避免上下相鄰兩層的走線方向相同，甚至有走線正好上下重迭在一起，因?yàn)檫@種串?dāng)_比同層相鄰走線的情形還大。

5). 利用盲埋孔(blind/buried via)來增加走線面積。但是PCB板的制作成本會增加。

在實際執行時確實很難達到完全平行與等長，不過還是要盡量做到。除此以外，可以預留差分端接和共模端接，以緩和對時序與信號完整性的影響。

4、如何盡可能的達到EMC要求，又不致造成太大的成本壓力？

PCB板上會因EMC而增加的成本通常是因增加地層數目以增強屏蔽效應及增加了ferrite bead、choke等抑制高頻諧波器件的緣故。

除此之外，通常還是需搭配其它機構上的屏蔽結構才能使整個系統通過EMC的要求。以下僅就PCB板的設計技巧提供幾個降低電路產生的電磁輻射效應。

幾個降低電路產生的電磁輻射效應

1)、盡可能選用信號斜率(slew rate)較慢的器件，以降低信號所產生的高頻成分。

2)、注意高頻器件擺放的位置，不要太靠近對外的連接器。

3)、注意高速信號的阻抗匹配，走線層及其回流電流路徑(return current path)， 以減少高頻的反射與輻射。

4)、在各器件的電源管腳放置足夠與適當?shù)娜?u>耦合電容以緩和電源層和地層上的噪聲。特別注意電容的頻率響應與溫度的特性是否符合設計所需。 5)、對外的連接器附近的地可與地層做適當分割，并將連接器的地就近接到chassis ground。

6)、可適當運用ground guard/shunt traces在一些特別高速的信號旁。但要注意guard/shunt traces對走線特性阻抗的影響。

7)、電源層比地層內縮20H，H為電源層與地層之間的距離。

5、在高速PCB設計原理圖設計時，如何考慮阻抗匹配問題？

在設計高速PCB電路時，阻抗匹配是設計的要素之一。而阻抗值跟走線方式有絕對的關系， 例如是走在表面層(microstrip)或內層(stripline/double stripline)，與參考層(電源層或地層)的距離，走線寬度，PCB材質等均會影響走線的特性阻抗值。

在這里小編一定要說的是華強PCB就特別注重阻抗板的生產資料處理和生產過程控制，以確保PCB成品能達到設計者要求的阻抗值。

6、在高速PCB設計時，設計者應該從那些方面去考慮EMC、EMI的規則呢？

一般EMI/EMC設計時需要同時考慮輻射(radiated)與傳導(conducted)兩個方面. 前者歸屬于頻率較高的部分(>30MHz)后者則是較低頻的部分(<30MHz). 所以不能只注意高頻而忽略低頻的部分。

7、哪里能提供比較準確的IBIS模型庫？

IBIS模型的準確性直接影響到仿真的結果?；旧螴BIS可看成是實際芯片I/O buffer等效電路的電氣特性資料，一般可由SPICE模型轉換而得，而SPICE的資料與芯片制造有絕對的關系，所以同樣一個器件不同芯片廠商提供，其SPICE的資料是不同的，進而轉換后的IBIS模型內之資料也會隨之而異。

也就是說，如果用了A廠商的器件，只有他們有能力提供他們器件準確模型資料，因?yàn)闆]有其它人會比他們更清楚他們的器件是由何種工藝做出來的。如果廠商所提供的IBIS不準確， 只能不斷要求該廠商改進才是根本解決之道。

8、如何選擇EDA工具？

目前的pcb設計軟件中，熱分析都不是強項，所以并不建議選用，其它的功能1.3.4可以選擇PADS或Cadence性能價格比都不錯。PLD的設計的初學者可以采用PLD芯片廠家提供的集成環境，在做到百萬門以上的設計時可以選用單點工具。
