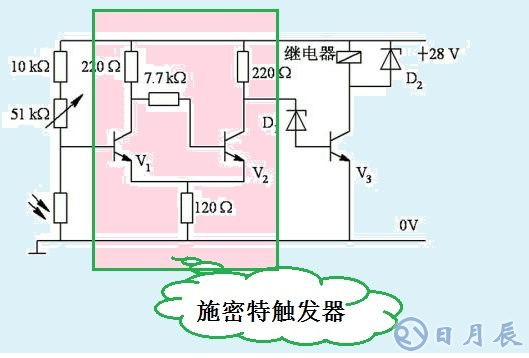

我們來看下圖：

此圖其實非常簡單，核心部分就是我們?cè)跀?shù)字電子技術中學到的施密特觸發器。

施密特觸發器的特點是，根據輸入電壓的變化，兩只晶體管V1和V2中，若V1飽和則V2截止，或者V1截止V2飽和。并且施密特觸發器具有繼電特性，也即讓V1飽和的輸入電壓與讓V1截止的輸入電壓不同，也因此，施密特觸發器常常用于電壓甄別器。

在實際使用時，V1很容易處于放大狀態。

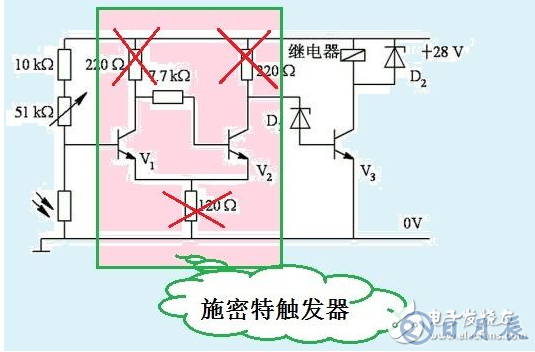

對于題主的圖，電阻參數選擇不正確。

我們知道，當晶體管V2飽和后，它的管壓降是0.3V，我們看到V2晶體管的集電極電阻是220歐，發射極電阻是120歐，于是流過晶體管V2的電流為：

由于施密特觸發器的晶體管屬于小功率晶體管，故此晶體管非燒掉不可?。?！

我們把220歐改為2.2K，把120歐改為1.2K，則有：

這樣才對。

同理，V1的集電極電阻也改為2.2K。

我們?cè)O(shè)晶體管的放大倍數為30倍，于是V1管的基極電流為：

首先要確定發射極電阻1.2K上的電壓，為：

，于是當V1導通時，它的基極電壓必須是：

。

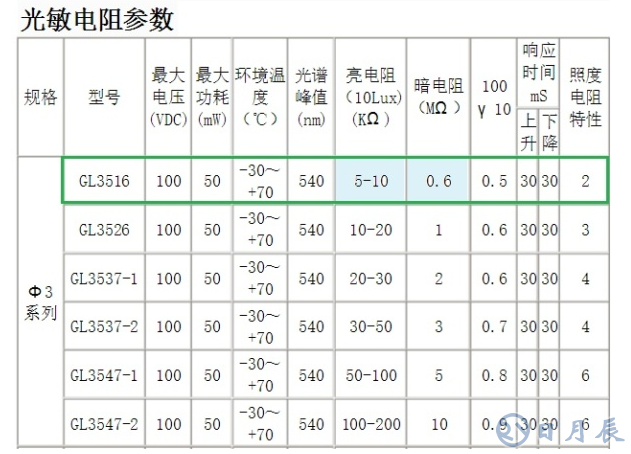

光敏電阻的參數如下：

我們看到，當光敏電阻無光照的等效暗電阻為600K，而有光照的亮電阻為5K。

設當前無光照，則等效于光敏電阻已經從電路中開路。于是V1的基極電阻為：

我們看到，圖中設計的是10K電阻串聯50K的可變電阻，顯然這是合適的。

V1飽和了，那么V2又如何？

V2的發射極電壓我們已經知道是9.8V，而V1管的集電極電壓，兩者之差為0.3V，小于V2要導通其基極電壓必須大于0.7V，也小于其處于放大區所必須的0.6V，故V2必然處于截止?fàn)顟B(tài)。

當V2截止后，V3基極為高電平，系統具備讓V3飽和的條件，繼電器也因此會吸合動作。這里的關鍵是穩壓二極管D1穩定電壓的確定。

設高靈敏繼電器的吸合電流為20mA，則有：

于是穩壓二極管的擊穿電壓為：

故取穩壓二極管的穩定電壓為22~24V即可。

V3必須采用中功率晶體管。

現在我們來考慮光敏電阻有光照的情況。

有趣的是，當光敏電阻阻值逐漸減小時，V1管的基極電壓逐漸降低，它的集電極電流當然也逐漸減小，于是發射極電阻上的電壓會降低，從而抵消了光敏電阻的光照阻值變化。

也因此，這里就出現了施密特觸發器的繼電特性。這一點十分重要，這是施密特觸發器用于電壓甄別器的原因。

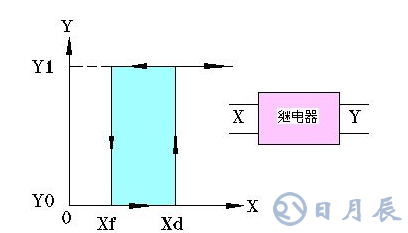

繼電特性如下：

是不是和施密特觸發器的特性十分想象？

同時，V1管會脫離飽和區進入放大區，晶體管的損耗會增加，V1管會因此發熱。

當光敏電阻的阻值降低到5K時，忽略V1的基極電流，V1的基極電壓為：

這個值遠遠低于發射極電壓9.8V，因此V1管截止，繼而V2管導通，而V3管截止，繼電器釋放。

繼電器線圈反向并聯的二極管D2用于瀉放繼電器線圈產生的反向電動勢，防止讓V3受反向電壓的沖擊而損壞。
